Latitude 9510：计算机的可视指南
Summary: 以下文章提供了 Latitude 9510 笔记本电脑的可视指南，并列出了计算机的外部端口和功能。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Cause
前视图
（图 1. 前视图）
| 1 | 接近传感器 | 2 | 红外发射器 |
| 3 | 环境光线传感器 (ALS) | 4 | 摄像头 (IR/RGB) |
| 5 | 摄像头状态LED指示灯 | 6 | 红外发射器 |
| 7 | 显示面板 | 8 | 电池/诊断状态 LED 指示灯 |
顶视图

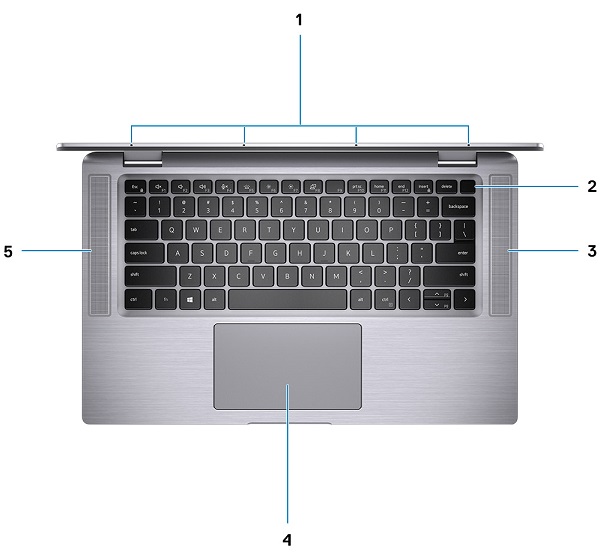

（图 2. 顶部视图）
| 1 | 麦克风 | 2 | 电源按钮 |
| 3 | 右侧扬声器 | 4 | 触控板 |
| 5 | 左侧扬声器 |
底部视图
（图 3. 底部视图）
| 1 | 通风孔 | 2 | 服务编号位置 |
左侧视图

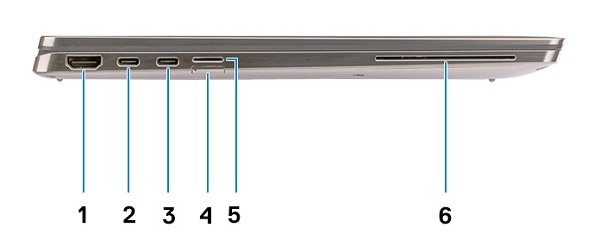

（图 4. 左侧视图）
| 1 | HDMI 2.0 接口 | 2 | USB 3.2 第 2 代 USB Type-C 连接器，带 Thunderbolt 3/PowerDelivery/DisplayPort |
| 3 | USB 3.2 第 2 代 USB Type-C 连接器，带 Thunderbolt 3/PowerDelivery/DisplayPort | 4 | SIM 卡插槽 |
| 5 | Micro SD 卡插槽 | 6 | 智能读卡器（可选） |
右侧视图

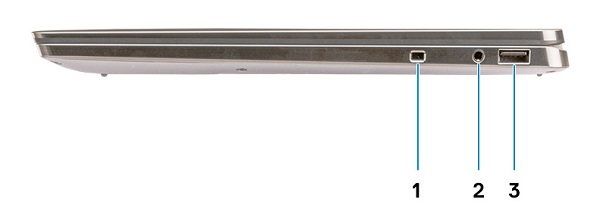

（图 5. 右侧视图）
| 1 | 楔形安全插槽 | 2 | 通用 3.5 毫米音频插孔连接器 |
| 3 | USB 3.2 第 1 代 Type-A 连接器，带 PowerDelivery |
机箱模式

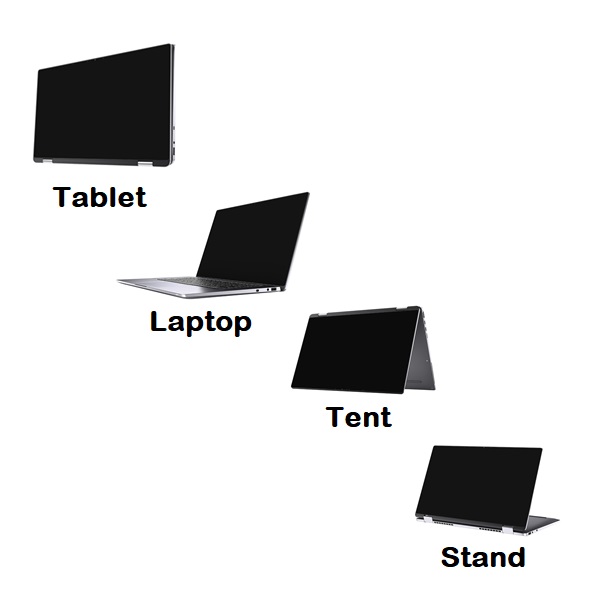

（图 6 机箱模式类型）
Resolution
交流适配器视图
（图 7 65/90 W Type-C 交流适配器）
| USB Type-C 65/90 W | 描述 |
| 输入电压 | 100 VAC至240 VAC |
| 输出电流 | 4.62 A（连续） |
| 输出功率 | 65/90 W |
| 输出电压 | 19.5 VDC |
