Instrukcja demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 7070 w obudowie Typu Micro Form Factor (MFF)

Summary: Ten artykuł zawiera wskazówki dotyczące wyjmowania części komputera stacjonarnego Dell Micro Form Factor OptiPlex 7070, które według firmy Dell można łatwo wykonać.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Te przewodniki dotyczą wykonania czynności do wykonania w celu bezpiecznego demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 7070 Micro Form Factor (MFF). Podzespoły CRU to części, które może samodzielnie zdemontować lub wymienić użytkownik komputera. W przewodnikach umieszczono pomocnicze zdjęcia.

Cause

Nie dotyczy

Resolution

Spis treści:

  1. Instrukcja wymiany części modułu wymienianego samodzielnie przez użytkownika (CRU)
  2. Instrukcja demontażu



Przewodnik po demontażu



Jeśli te przewodniki nie zawierają potrzebnych informacji, zapoznaj się z instrukcją obsługi systemu.

Poniższy artykuł zawiera informacje na temat zasad bezpieczeństwa, jakie należy wziąć pod uwagę przed przystąpieniem do pracy ze sprzętem elektrycznym.


Powrót do góry



Instrukcja demontażu



Uwaga: Kliknij tytuł sekcji, którą chcesz otworzyć poniżej, aby wyświetlić zawartość.



|



Zalecane narzędzia



1 Mały śrubokręt krzyżowy Philips 2 Rysik z tworzywa sztucznego
3 Mały śrubokręt z płaskim łbem

Uwaga: Użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.



  1. Instrukcje przed demontażem pokrywy komputera:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Poluzuj śrubę skrzydełkową mocującą pokrywę z tyłu komputera.

Poluzowanie śruby skrzydełkowej pokrywy komputera

  1. Pociągnij pokrywę w kierunku przedniej części komputera i zdejmij ją z komputera.



  1. Instrukcje przed demontażem dysku twardego 2,5":

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

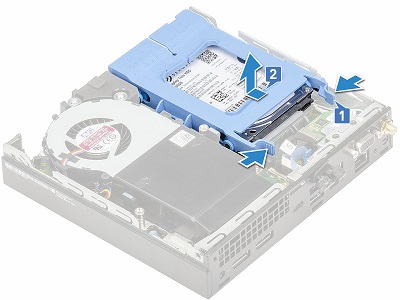

  2. Zestaw dysku twardego 2,5" znajduje się w lewym przednim rogu komputera. Ściśnij niebieskie zaczepy z tyłu zestawu [1].

Wymontowywanie dysku twardego

  1. Pociągnij zespół w kierunku przedniej części komputera, podnieś go i wyjmij z komputera [2].

  2. Odkręć styki mocujące dysk twardy do wspornika zestawu i wyjmij go ze wspornika.



  1. Instrukcje przed demontażem dmuchawy radiatora:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy utworzyć kopię zapasową wszystkich danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

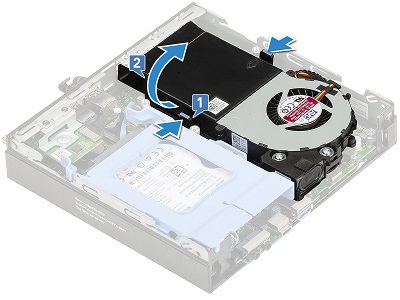

  2. Dmuchawa radiatora znajduje się po prawej stronie komputera. Naciśnij niebieskie zaczepy po obu stronach zestawu, a następnie przesuń i obróć zestaw po prawej stronie ramy montażowej [2].

Obracanie zestawu dmuchawy radiatora

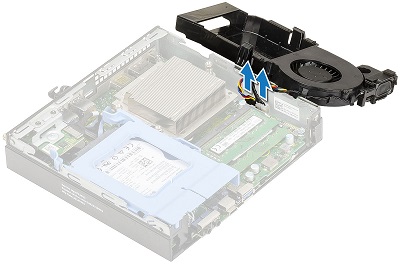

  1. Odłącz kable wentylatora i głośnika od płyty głównej, aby wyjąć dmuchawę z komputera.

Wymontowywanie dmuchawy radiatora



  1. Instrukcje przed demontażem karty SSD M.2:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i zestaw dysku twardego.

  2. Karta SSD M.2 znajduje się pod zestawem dysku twardego. Wykręć śrubę mocującą kartę M.2 do płyty głównej [1] i wyjmij kartę ze złącza [2].

Wymontowywanie karty SSD M.2

  1. Wyjmij kartę SSD M.2 z komputera.



  1. Instrukcje przed demontażem pamięci:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i dmuchawę radiatora.

  2. Pamięć znajduje się pod dmuchawą radiatora. Pociągnij metalowe zaciski z każdej strony modułu DIMM [1].

Wymontowywanie modułu pamięci DIMM

  1. Wyjmij moduł DIMM z gniazda [2].

Uwaga: Powtórz kroki 2 i 3 dla dodatkowych modułów pamięci DIMM.



  1. Instrukcje przed demontażem baterii pastylkowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

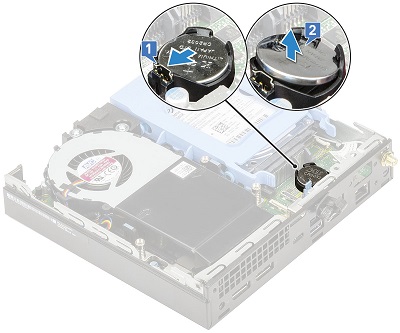

  2. Bateria pastylkowa znajduje się za zestawem dysku twardego. Rysikiem z tworzywa sztucznego naciśnij zatrzask zwalniający, aż bateria wyskocze [1].

Wymontowywanie baterii pastylkowej

  1. Unieś i wyjmij baterię ze złącza oraz komputera [2].



  1. Instrukcje przed demontażem głośnika wewnętrznego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij dmuchawę pokrywy komputera i radiatora.

  2. Głośnik jest podłączony do narożnika dmuchawy radiatora. Odłącz kabel głośnikowy od zacisków mocujących na dmuchawie [1].

Wyjmowanie głośnika wewnętrznego

  1. Wykręć dwie (2) śruby mocujące zestaw głośników do dmuchawy [2] i wyjmij głośnik z dmuchawy [3].



  1. Instrukcje przed demontażem karty sieci bezprzewodowej (WLAN):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i zestaw dysku twardego.

  2. Poluzuj śrubę antenową, aby wyjąć antenę z tyłu ramy montażowej.

Poluzowanie śruby antenowej

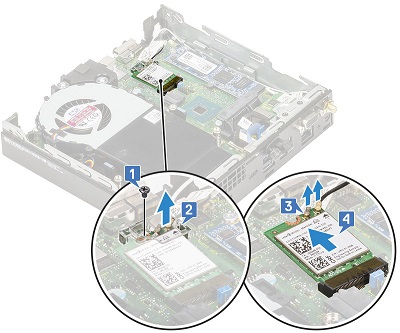

  1. Karta sieci WLAN znajduje się między kartą SSD M.2 a dmuchawą radiatora. Wykręć śrubę mocującą zaczep plastikowy do karty [1] i wyjmij zaczep [2].

Wymontowywanie karty sieci WLAN

  1. Odłącz kable antenowe od karty [3] (są to złącza szpilek wyskakujących i zdejmij je z lekkim naciskiem). Wyjmij kartę ze złącza [4] i wyjmij ją z komputera.

Jeśli potrzebujesz dalszej pomocy, skontaktuj się z pomocą techniczną.
