適用于客戶可自行更換單元 （CRU） 的 OptiPlex 7070 Micro SFF （MFF） 卸載指南

Summary: 本文說明如何卸下 Dell Micro Form Factor OptiPlex 7070 桌上型電腦系統的零件，Dell 認為這些零件很容易供任何人使用。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

本指南將逐步移除 OptiPlex 7070 Micro Form Factor （MFF） 系統的客戶可自行更換單元 （CRU） 零件。CRU 是不需工程師即可卸下或更換的系統零件。指南也附有圖片，以參考所涉及的內容。

Cause

不適用

Resolution

目錄：

  1. CRU 移除指南
  2. 移除指示



移除指南



如果這些指南並未涵蓋您要執行的內容，請參考您的系統手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首



移除指示



注意：按一下您要在下方開啟的區段標題，以查看內容。



|



建議的工具



1 小十字螺絲起子 2 塑膠拆殼棒
3 小型平頭螺絲起子

注意：使用大型十字螺絲起子或平頭螺絲起子可能會損壞螺絲頭。這可能會導致我們的現場工程師在無法取得專業工具的情況下無法移除螺絲。



  1. 卸下系統主機殼蓋前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

  2. 鬆開將主機殼蓋固定至系統背面的指旋螺絲。

鬆開系統主機殼蓋指旋螺絲

  1. 將主機殼蓋朝系統正面拉動，然後從電腦提起取出。



  1. 卸下 2.5「 硬碟之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋。

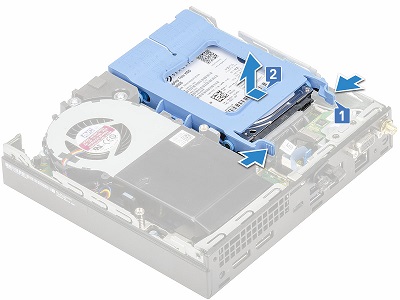

  2. 2.5「 硬碟元件位於系統左前角。同時壓下元件背面的藍色彈片 [1]。

卸下硬碟

  1. 將元件朝電腦正面拉動，然後從電腦提起取出 [2]。

  2. 鬆開將硬碟固定至元件托架的插腳，然後從托架卸下。



  1. 卸下散熱器鼓風機前的卸載前指示：

    1. 安裝或卸下任何硬體時，請務必確定所有資料都已妥善備份

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋

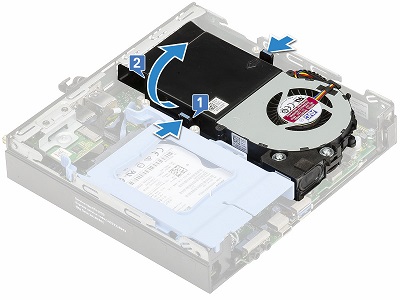

  2. 散熱器鼓風機位於系統右側。同時壓下元件任一側的藍色彈片，然後推動元件並旋轉主機殼右側 [2]。

旋轉散熱器鼓風機元件

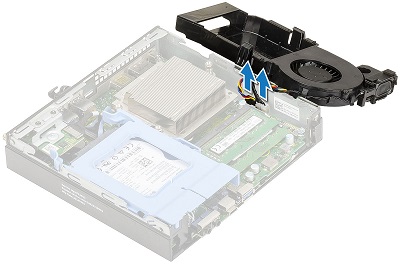

  1. 從主機板拔下風扇和喇叭纜線，以從系統卸下鼓風機。

卸下散熱器鼓風機



  1. 卸下 M.2 SSD 卡前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 硬碟元件。

  2. M.2 SSD 卡位於硬碟元件下方。卸下將 M.2 卡固定至主機板的螺絲 [1]，然後從連接器拉出插卡 [2]。

卸下 M.2 SSD 卡

  1. 將 M.2 SSD 卡從電腦提起取出。



  1. 卸下記憶體前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 散熱器鼓風機。

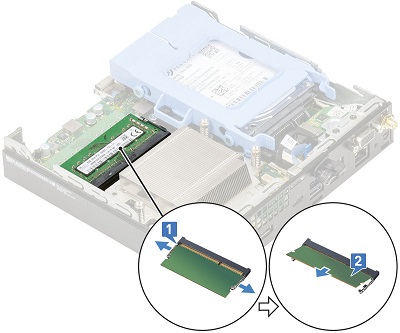

  2. 記憶體位於散熱器鼓風機下方，將金屬固定夾從 DIMM 的兩側拉出 [1]。

卸下記憶體 DIMM

  1. 將 DIMM 從插槽拉出 [2]。

注意：對任何額外的記憶體 DIMM 重複步驟 2 和 3。



  1. 卸下幣式電池前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋。

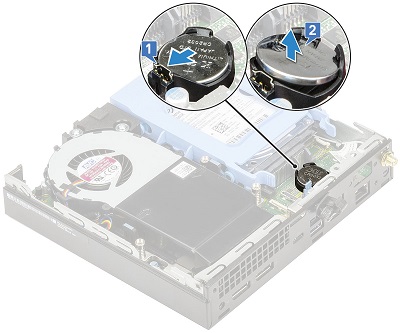

  2. 幣式電池位於硬碟元件後方。使用塑膠拆殼棒壓下釋放閂鎖，直到電池彈起 [1]。

卸下幣式電池

  1. 將電池從連接器和系統提起取出 [2]。



  1. 卸下內部喇叭前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 散熱器鼓風機。

  2. 喇叭連接至散熱器鼓風機的角落。從鼓風機上的固定夾拔下喇叭纜線 [1]。

卸下內部喇叭

  1. 卸下將喇叭元件固定至鼓風機的兩顆 （2） 螺絲 [2]，然後從鼓風機卸下喇叭 [3]。



  1. 卸下無線網卡 （WLAN） 之前的卸載前指示：

    1. 安裝或卸除任何硬體之前，請務必先妥善備份所有資料。

    2. 從電腦拔下任何電話、網路或 USB 纜線。

    3. 從電源插座上拔下電腦和所有連接裝置的電源線。

    4. 卸下系統主機殼蓋 和 硬碟元件。

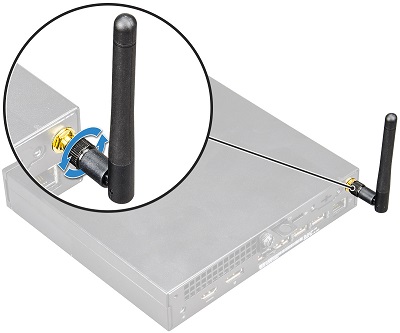

  2. 鬆開天線螺絲，以從主機殼背面卸下天線。

鬆開天線螺絲

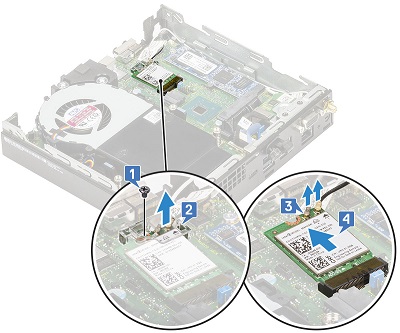

  1. WLAN 卡位於 M.2 SSD 卡和散熱器鼓風機之間。卸下將塑膠彈片固定至插卡的螺絲 [1]，然後卸下彈片 [2]。

卸下 WLAN 卡

  1. 從插卡拔下天線纜線 [3] （這些是彈出式螺絲連接器，並會稍微承受一點壓力）。將插卡從連接器拉出 [4]，然後從電腦提起取出。

如果您需要進一步的協助，請聯絡技術支援部門。
與我們聯絡 OptiPlex 7070 客戶可自行更換單元 （CRU） 卸載索引
