Precision 7540 guida visiva al computer

Summary: Questo articolo fornisce una guida visiva alle porte esterne e alle funzioni della workstation portatile Dell Precision 7540.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Symptoms



Nota: Per una descrizione dettagliata di ogni singola posizione, consultare i manuali di sistema all'indirizzo www.dell.com/support


Sommario:

  1. Vista anteriore
  2. Vista superiore
  3. Vista posteriore
  4. Vista dal basso
  5. Vista laterale sinistra
  6. Vista laterale destra
  7. Vista dell'adattatore CA
  8. Ulteriori informazioni:



Vista anteriore

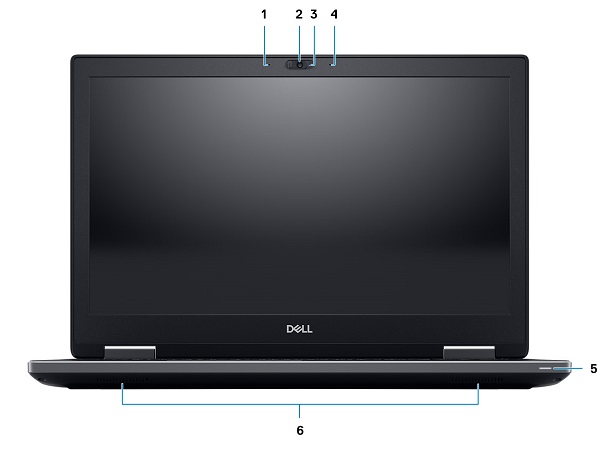

SLN318715_en_US__27540_Front_View_BK

(Figura 1 - Vista anteriore)



1 Microfono (opzionale) 2 Fotocamera con otturatore (opzionale)
3 LED di stato della fotocamera (opzionale) 4 Microfono (opzionale)
5 LED di stato della batteria 6 Altoparlanti


Torna all'inizio




Vista superiore

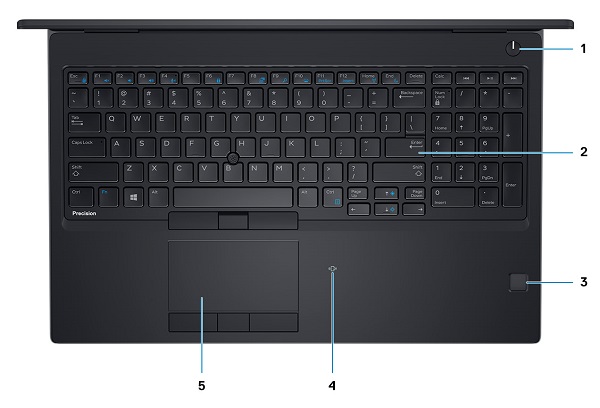

SLN318715_en_US__37540_Top_View_BK

(Figura 2 - Vista superiore)



1 Pulsante di alimentazione 2 Tastiera
3 Lettore di impronte digitali (opzionale) 4 Lettore di schede senza contatto (opzionale)
5 Touchpad


Torna all'inizio




Vista posteriore

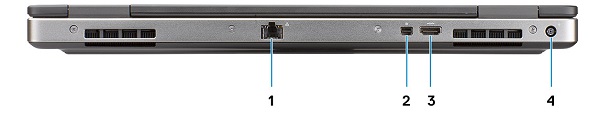

SLN318715_en_US__47540_Rear_View_BK

Figura 3. Vista posteriore



1 Connettore (NIC) Ethernet 2 Connettore Mini DisplayPort
3 Connettore HDMI 4 Connettore di alimentazione


Torna all'inizio




Vista dal basso

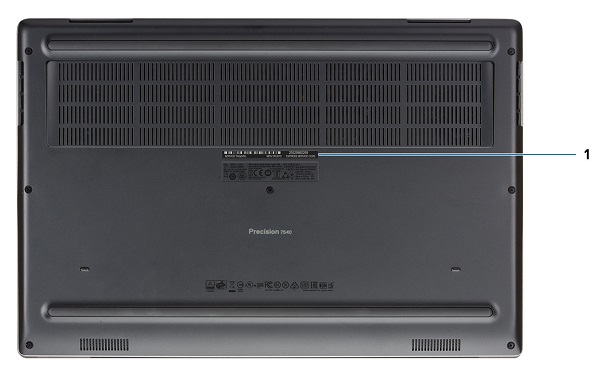

SLN318715_en_US__57540_Bottom_View_BK

(Figura 4 - Vista dal basso)



1 Codice di matricola


Torna all'inizio




Vista laterale sinistra

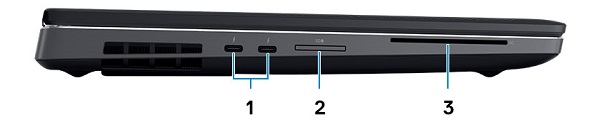

SLN318715_en_US__67540_Left_View_BK

(Figura 5 - Vista laterale sinistra)



1 Connettore Thunderbolt 3 Type-C 2 Lettore di schede SD
3 Lettore di smart card


Torna all'inizio




Vista laterale destra

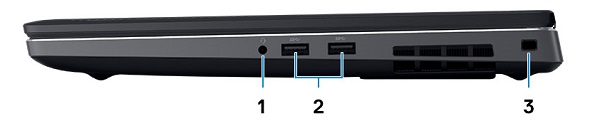

SLN318715_en_US__77540_Right_View_BK

Figura 6. Vista laterale destra



1 Connettore per la cuffia 2 2 connettori USB 3.1 Gen1 con PowerShare
3 Slot per cavo di sicurezza


Torna all'inizio




Vista dell'adattatore CA



SLN318715_en_US__8180W_AC_Adapter_BK

Figura 7. Adattatore da 180 W



Tipo serie da 180 W Descrizione
Tensione di ingresso Da 100 VAC a 240 VAC
Corrente di uscita 9,23 A (continua)
Potenza di uscita 180 W
Tensione di uscita 19,5 V CC.


Torna all'inizio
