Precision 7540: Visuell veiledning til datamaskinen
Summary: Denne artikkelen er en visuell veiledning for de eksterne portene og funksjonene til den bærbare arbeidsstasjonen Dell Precision 7540.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Merk: Hvis du vil ha en mer detaljert beskrivelse av hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support
Innholdsfortegnelse:
- Sett forfra
- Sett ovenfra
- Sett bakfra
- Sett fra undersiden
- Sett fra venstre side
- Sett fra høyre side
- Visning for strømadapter
- Tilleggsinformasjon:
Sett forfra

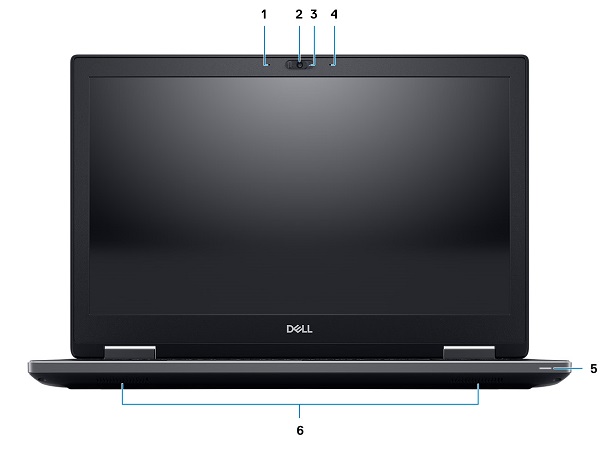

(Figur 1 Sett forfra)
| 1 | Mikrofon (tilleggsutstyr) | 2 | Kamera med lukker (tilleggsutstyr) |
| 3 | Statuslampe for kamera (tilleggsutstyr) | 4 | Mikrofon (tilleggsutstyr) |
| 5 | LED-lampe for batteristatus | 6 | Høyttalere |
Sett ovenfra

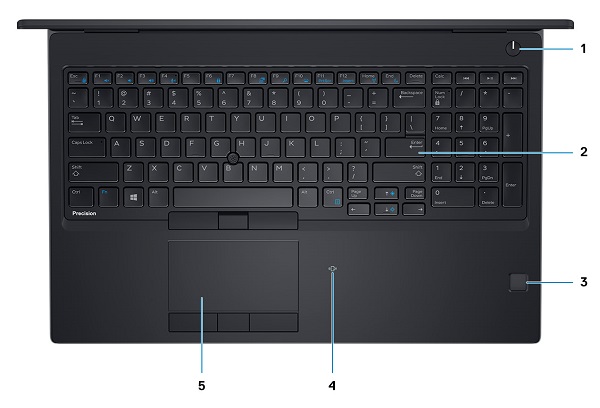

(Figur 2 Sett ovenfra)
| 1 | Av/på-knapp | 2 | tastatur |
| 3 | Fingeravtrykksleser (tilleggsutstyr) | 4 | Kontaktløs kortleser (tilleggsutstyr) |
| 5 | Styreplate |
Sett bakfra

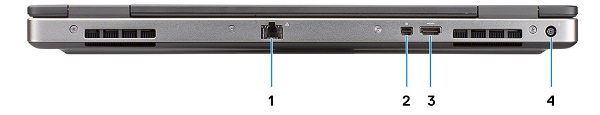

(Figur 3 Sett bakfra)
| 1 | Ethernet-kontakt (NIC) | 2 | Mini DisplayPort-kontakt |
| 3 | HDMI-kontakt | 4 | Strømkontakt |
Sett fra undersiden

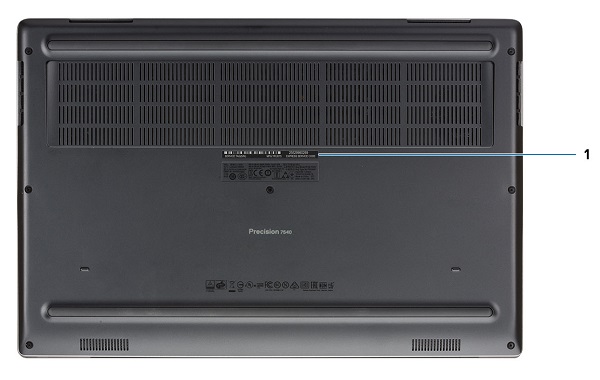

(Figur 4 Sett fra undersiden)
| 1 | Service-ID |
Sett fra venstre side

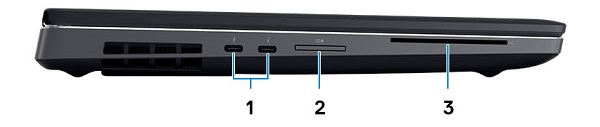

(Figur 5 Sett fra venstre)
| 1 | Thunderbolt 3 Type-C-kobling | 2 | SD-kortleser |
| 3 | Smartkortleser |
Sett fra høyre side

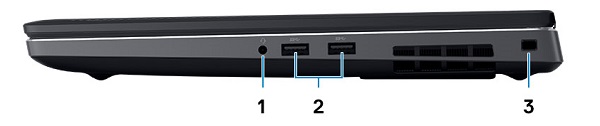

(Figur 6 Sett fra høyre side)
| 1 | Kontakt for hodetelefoner | 2 | USB 3.1 Gen1-kontakt x2 m/PowerShare |
| 3 | Åpning for sikkerhetskabel |
Visning for strømadapter
(Figur 7 : 180 W adapter)
| Type 180 W-serien | Beskrivelse |
| Inngangsspenning | 100–240 V vekselstrøm |
| Utgangsstrøm | 9,23 A (kontinuerlig) |
| Utgangseffekt | 180 W |
| Utgangsspenning | 19,5 V likestrøm |
Tilleggsinformasjon:
- Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på Precision 7540
- Servicehåndbok for Dell Precision 7540
Cause
Ikke aktuelt.
Resolution
Ikke aktuelt.
