Precision 7540: 컴퓨터에 대한 비주얼 가이드
Summary: 이 문서는 Dell Precision 7540 모바일 워크스테이션의 외부 포트 및 기능에 대한 비주얼 가이드입니다.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
참고: 각 위치에 대한 자세한 설명은 www.dell.com/support 시스템 설명서를 참조하십시오.
목차:

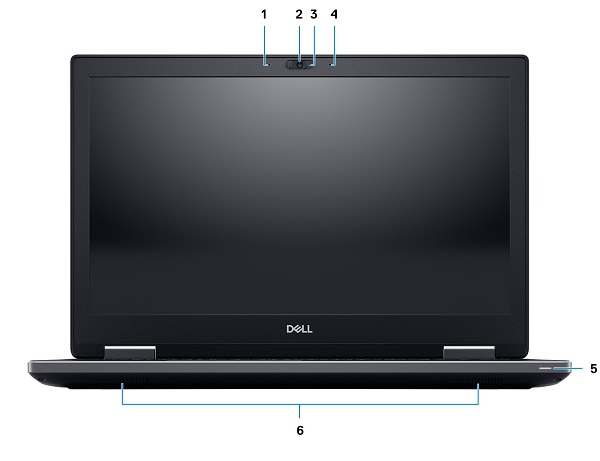

전면 뷰
(그림 1 앞면 뷰)
| 1 | 마이크(선택 사항) | 2 | 셔터 포함 카메라(선택 사항) |
| 3 | 카메라 상태 LED(선택 사양) | 4 | 마이크(선택 사항) |
| 5 | 배터리 상태 LED | 6 | 스피커 |

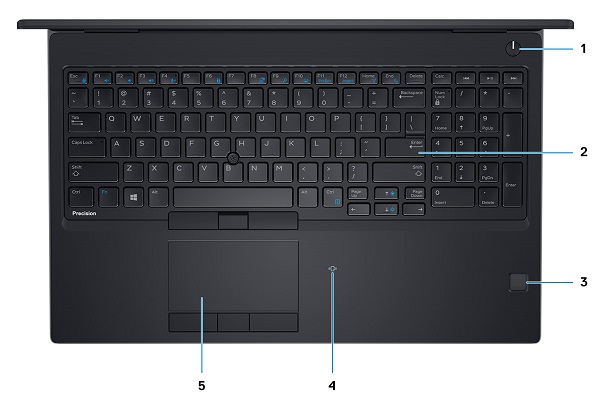

상단 뷰
(그림.2 상단 모습)
| 1 | 전원 버튼 | 2 | 키보드 |
| 3 | 지문 인식기(선택 사양) | 4 | 비접촉식 카드 리더(선택 사항) |
| 5 | 터치패드 |

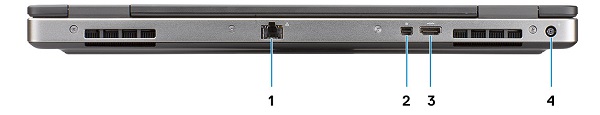

후면 뷰
(그림 3 후면 모습)
| 1 | 이더넷(NIC) 커넥터 | 2 | 미니 DisplayPort 커넥터 |
| 3 | HDMI 커넥터 | 4 | 전원 커넥터 |

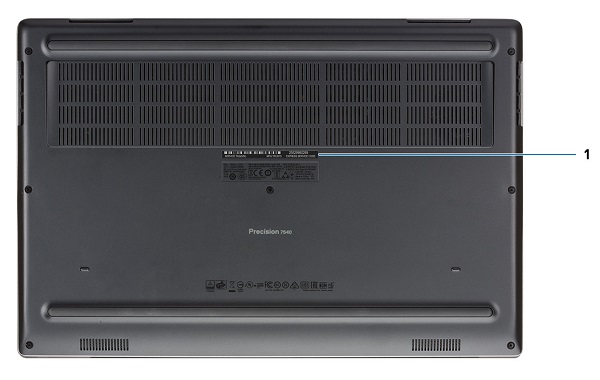

밑면 뷰
(그림 4 하단 모습)
| 1 | 서비스 태그 |

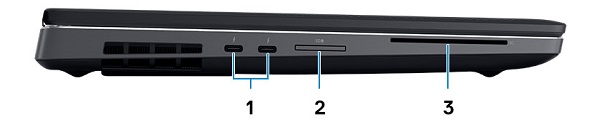

왼쪽 뷰
(그림 5 왼쪽 측면 뷰)
| 1 | Thunderbolt 3 Type-C 커넥터 | 2 | SD 카드 리더 |
| 3 | 스마트 카드 리더 |

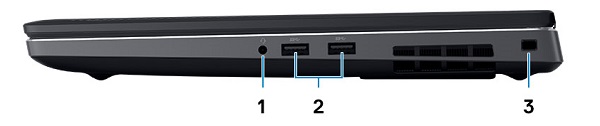

오른쪽 측면 뷰
(그림 6 오른쪽 측면 뷰)
| 1 | 헤드셋 커넥터 | 2 | USB 3.1 Gen1 커넥터 2개(PowerShare 포함) |
| 3 | 보안 케이블 슬롯 |
AC 어댑터 뷰
(그림 7 180W 어댑터)
| Type 180W 시리즈 | 설명 |
| 입력 전압 | 100VAC ~ 240VAC |
| 출력 전류 | 9.23A(직렬) |
| 출력 전원 | 180 W |
| 출력 전압 | 19.5VDC |
추가 정보:
Cause
해당 사항 없음.
Resolution
해당 사항 없음.
