DPC: Dashboards: Inzicht in de dashboardwidgets

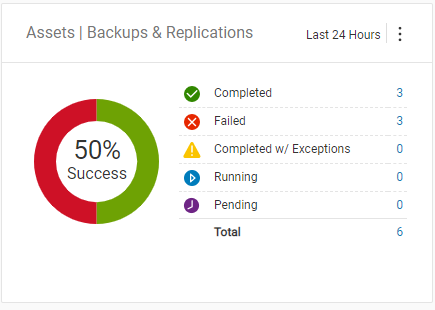

DPC-dashboards voor Assets/Back-up en Replicatie, Assets/Back-up of Assets/Replicatie-widget.

Deze widget toont alle back-ups die tijdens de periode zijn uitgevoerd. Deze widgets tellen elke back-up (replicatie), niet clients. Als er meer dan één back-up per client is of als een back-up meer dan één keer wordt uitgevoerd tijdens de periode, wordt elke back-up meegeteld in deze totalen.

Dit is het totaal voor Completed, Failed, Completed w/ Exceptions, Running, In In behandeling en een totaal van alle back-ups (replicaties).

Opmerking: Voor de replicatienummers toont DPC alleen bronreplicaties. Dit aantal kan verschillen van de Avamar GUI, omdat hierin zowel bron- als doelreplicaties worden weergegeven in het dashboardtelling.

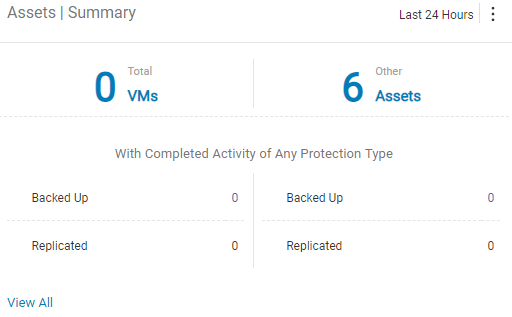

Het DPC-dashboard voor assets|Overzichtswidget.

Deze widget bestaat uit twee secties.

Bovenaan wordt het totale aantal clients voor het systeem weergegeven, gerangschikt op VM's en vervolgens op Other Assets. Dit is het totale aantal klanten dat deze DPC monitort.

Onderaan staat het nummer Back-up voor VM's en andere assets en gerepliceerd voor VM's en andere assets.

Deze telling is alleen per klant die succesvol was in de periode. Als er meer dan één back-up per client is of als een back-up meer dan eens wordt uitgevoerd tijdens de periode en deze is gelukt, wordt die client slechts één keer geteld voor al die back-ups (replicaties).

Om die reden zal dit aantal kleiner zijn dan de widgets Assets back-up of replicatie, omdat dit wordt samengevoegd door de client die succesvol was.

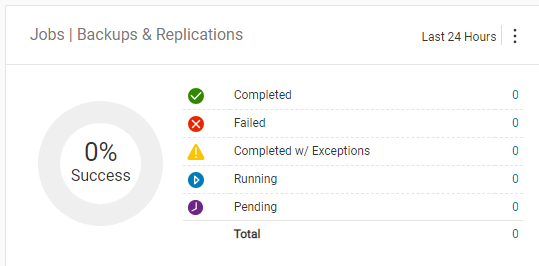

Het DPC-dashboard voor taak/back-up en replicatie, taak/back-up of taak/replicatiewidget.

Deze widget toont alle back-upgroepen die worden uitgevoerd. Deze widgets tellen elke back-upgroep die wordt uitgevoerd. In een Avamar is dit het back-upbeleid dat wordt geteld en niet de afzonderlijke back-ups die worden geteld.

Dit is het totaal voor voltooid, mislukt, voltooid met uitzonderingen, in uitvoering, in behandeling en een totaal van alle back-upgroepen (replicatie).

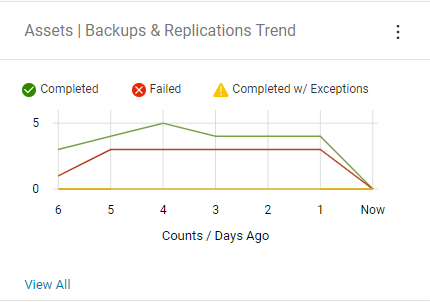

Het DPC-dashboard voor de trend activa/back-up en replicatie, taak/back-up of de taak-/replicatietrend.

Deze widget toont een lijndiagram met het aantal back-uptaken (replicatie) dat in de loop van de tijd is voltooid. Dit toont u de algemene trends van uw back-up (replicatie) omgeving.

U hebt een groene lijn voor voltooide back-ups (replicaties), een rode lijn voor mislukte back-ups (replicaties) en een gele lijn voor voltooide back-ups met uitzondering (replicaties).

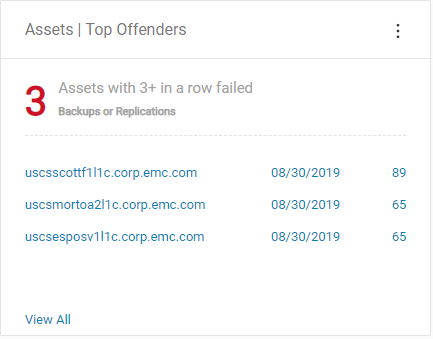

Het DPC-dashboard voor de widget Assets/Top Offenders.

Deze widget bestaat uit twee secties.

Bovenaan toont deze widget het aantal back-ups of replicaties dat 3 dagen of meer achter elkaar mislukt.

Onderaan vermeldt deze widget de naam van de klant, de datum en het aantal dagen dat de client geen back-up heeft gemaakt of heeft gerepliceerd.

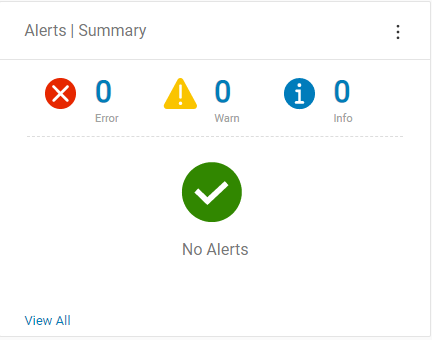

Het DPC-dashboard voor waarschuwingen | Overzichtswidget.

Deze widget toont alle waarschuwingen van DPC, Avamar, Networker en Data Domain. Deze widget bestaat uit twee secties.

Bovenaan wordt een aantal waarschuwingen weergegeven op basis van waarschuwingen van het type Fout, Waarschuwing en Info.

Onderaan wordt een groene cirkel weergegeven met een vinkje of er geen waarschuwingen zijn, of het wordt het waarschuwingsbericht van elk systeem weergegeven door de meest opnieuw verzonden waarschuwing.

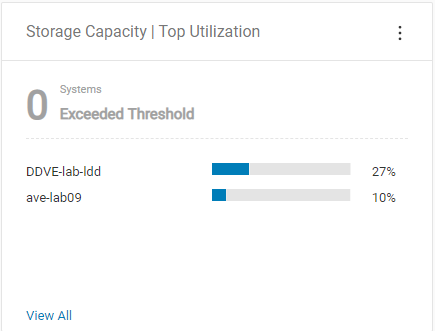

Het DPC-dashboard voor de widget Storage Capacity/Top Utilization.

Deze widget toont de capaciteit van de storagesystemen die worden bewaakt door DPC. Deze widget bestaat uit twee secties.

Bovenaan wordt het aantal systemen weergegeven dat de waarschuwingsdrempel heeft overschreden.

Onderaan worden de meest gebruikte storagesystemen weergegeven met de hostnaam en een staafdiagram van de gebruikte capaciteit per %.

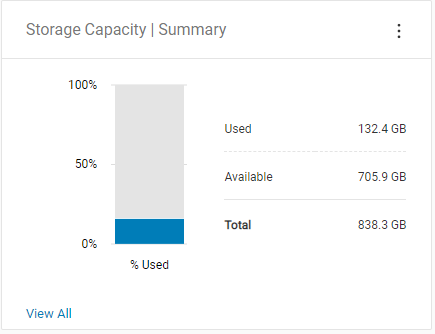

Het DPC-dashboard voor storagecapaciteit | Overzichtswidget.

Deze widget toont de totale capaciteit van alle systemen die door DPC worden bewaakt. Deze widget bestaat uit twee secties.

Aan de linkerkant wordt een staafdiagram weergegeven met het gebruikte % van de totale capaciteit voor alle systemen.

Aan de rechterkant wordt in GB de gebruikte, beschikbare en totale capaciteit van alle systemen weergegeven.

De widget DPC-dashboard voor status/samenvatting.

Deze widget toont de bewakingsstatus van alle systemen in DPC. Deze widget bestaat uit twee secties.

Bovenaan wordt een aantal systemen weergegeven die niet rapporteren in DPC, ongezond rapporteren in DPC of rapporteren als in orde in DPC.

Onderaan wordt een groene cirkel weergegeven met een controle of alle systemen in orde rapporteren, of elk systeem wordt weergegeven met een grafiek van de status als het niet of in orde is.

De betekenis van deze statussen:

• Niet rapporteren - DPC krijgt geen data op dit systeem. (Open een SR met Support om dit probleem op te lossen.)
• Ongezond - Er is een probleem met de data die de DPC ontvangt. Dit is te zien als het systeem een waarschuwing weergeeft of als er gegevens ontbreken.
• In orde - DPC krijgt data op dit systeem en het systeem meldt geen problemen.



Voor alle widgets is er een configuratiemenu (de drie verticale stippen in de rechterbovenhoek van de widget) en afhankelijk van de widget kunt u hiermee de volgende items wijzigen:

Voor alle widgets:

• Filter - Hiermee stelt u het filter in voor de gegevens in de widget door de systemen die in DPC zijn gedetecteerd.
• Widgettype - Hiermee wordt de widget gewijzigd in een ander type widget.

Voor asset-, job- en assettrends:

• Weergave: dit wordt gebruikt om activa- of taakgegevens in de widget te kiezen.
• Activiteitstype - Dit wordt gebruikt om back-ups, replicaties of beide in de widget te kiezen.
• Tijdsbereik - Dit wordt gebruikt om het tijdsbereik te kiezen waarover deze widget rapporteert. De tijdsbereikselecties zijn Afgelopen uur, Afgelopen 24 uur, Afgelopen 7 dagen of Alle beschikbare data.
