OptiPlex 5070：電腦視覺指南

Summary: 本文為 Dell OptiPlex 5070 桌上型電腦系列外接式埠和功能的視覺化指南。

This article may have been automatically translated. If you have any feedback regarding its quality, please let us know using the form at the bottom of this page.

Article Content

Symptoms

下列文章提供 OptiPlex 5070 電腦的視覺指南，並列出電腦的外接式埠和功能。


SLN317724_en_US__1icon 注意：如需每個位置的詳細說明，請至 www.dell.com/support 參閱系統手冊


目錄：

  1. 迷你立式 (MT) 前視圖
  2. 迷你立式 (MT) 後視圖
  3. 小機型 (SFF) 前視圖
  4. 小機型 (SFF) 後視圖
  5. 微型外型規格 (MFF) 前視圖
  6. 微型外型規格 (MFF) 後視圖
  7. 其他資訊：



迷你立式 (MT) 前視圖

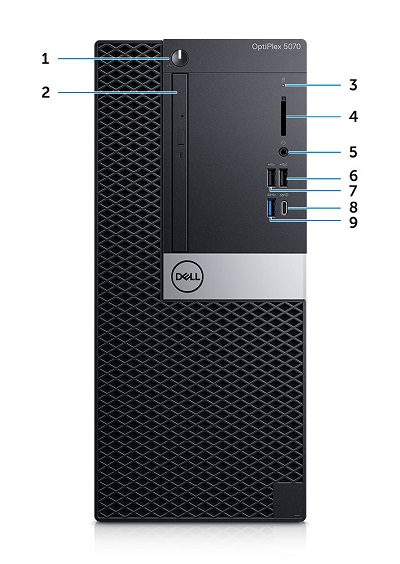

SLN317724_en_US__25070_Front_View_MT_BK

(圖 1 MT 前視圖)



1 電源按鈕和電源 LED 2 光碟機 (選用)
3 硬碟活動 LED 4 智慧卡讀卡機 (選用)
5 耳機/通用音訊插孔連接器 6 USB 2.0 連接器，含 PowerShare
7 USB 2.0 連接器 8 USB 3.1 Gen2 Type-C 連接器，含 PowerShare
9 USB 3.1 Gen1 Type-A 連接器


回到頁首



迷你立式 (MT) 後視圖

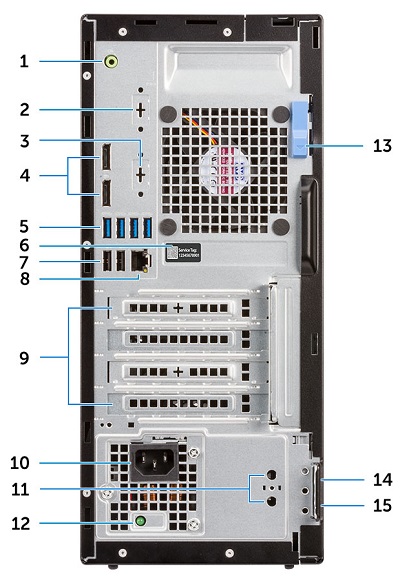

SLN317724_en_US__35070_Back_View_MT_BK

(圖 2 MT 後視圖)



1 線路輸出音訊連接埠 2 序列連接器 （選配）
3 DisplayPort/HDMI 2.0b/VGA/USB Type-C 替代模式 (選用) 4 DisplayPort 連接器 x 2
5 USB 3.1 Gen1 Type-A 連接器 x 4 6 產品服務編號
7 USB 2.0 Type-A 連接器 x2 （支援 Smart Power On） 8 NIC 乙太網路連接器
9 4 個擴充卡插槽 10 電源連接器
11 外部 SMA 天線連接器 (選用) 12 電源供應器診斷 LED
13 釋放閂 14 Kensington 防盜纜線鎖插槽
15 掛鎖環


回到頁首



小機型 (SFF) 前視圖



SLN317724_en_US__45070_Front_View_SFF_BK

(圖 3 SFF 前視圖)



1 光碟機 (選用) 2 電源按鈕和電源 LED
3 硬碟活動 LED 4 智慧卡讀卡機 (選用)
5 耳機/通用音訊插孔連接器 6 USB 2.0 連接器，含 PowerShare
7 USB 2.0 連接器 8 USB 3.1 Gen2 Type-C 連接器，含 PowerShare
9 USB 3.1 Gen1 Type-A 連接器


回到頁首



小機型 (SFF) 後視圖

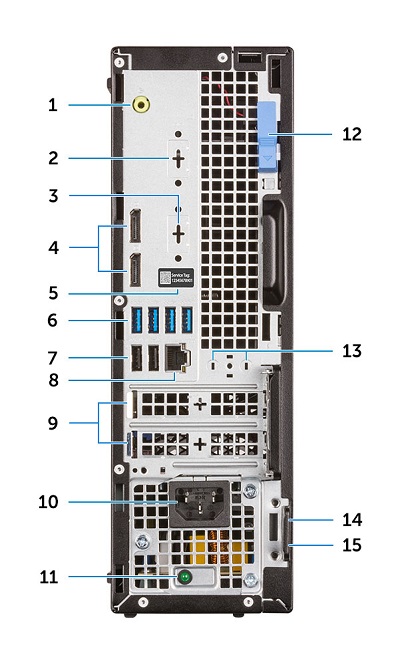

SLN317724_en_US__55070_Back_View_SFF_BK

(圖 4 SFF 後視圖)



1 線路輸出音訊連接埠 2 序列連接器 （選配）
3 DisplayPort/HDMI 2.0b/VGA/USB Type-C 替代模式 (選用) 4 DisplayPort 連接器 x 2
5 產品服務編號 6 USB 3.1 Gen1 Type-A 連接器 x 4
7 USB 2.0 Conector x 2 （支援 Smart Power On） 8 NIC 乙太網路連接器
9 2 個擴充卡插槽 10 電源連接器
11 電源供應器診斷 LED 12 釋放閂
13 外部 SMA 天線連接器 (選用) 14 Kensington 防盜纜線鎖插槽
15 掛鎖環


回到頁首



微型外型規格 (MFF) 前視圖

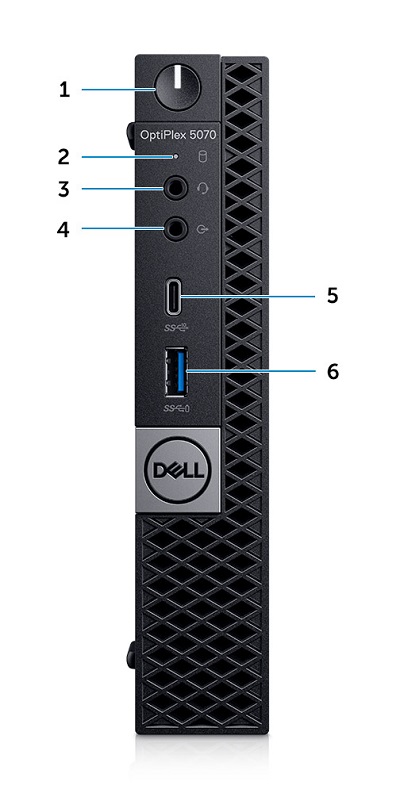

SLN317724_en_US__65070_Front_View_MFF_BK

(圖 5 MFF 前視圖)



1 電源按鈕和電源 LED 2 硬碟活動 LED
3 耳機/通用音訊插孔連接器 4 線路輸出連接器
5 USB 3.1 Gen2 Type-C 連接器，含 PowerShare 6 USB 3.1 Gen1 Type-A 連接器，含 PowerShare


回到頁首



微型外型規格 (MFF) 後視圖

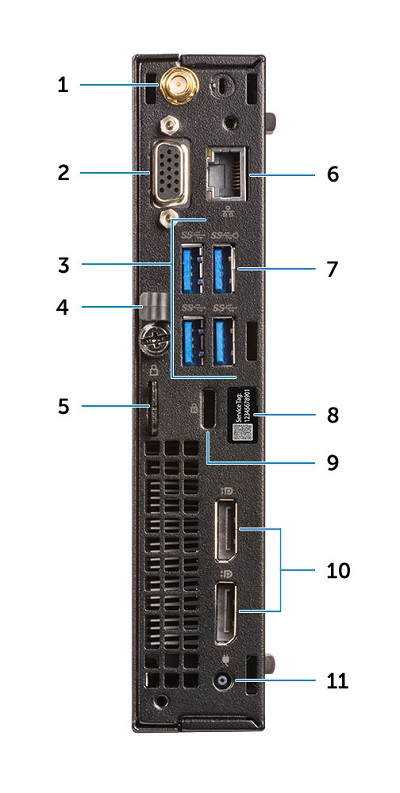

SLN317724_en_US__75070_Back_View_MFF_BK

(圖 6 MFF 後視圖)



1 外部 SMA 天線連接器 (選用) 2 DisplayPort/HDMI 2.0b/VGA/USB Type-C 替代模式 (選用)
3 USB 3.1 Gen 1 Type-A 連接器 x3 4 纜線座架
5 掛鎖環 6 NIC 乙太網路連接器
7 USB 3.1 Gen1 Type-A 連接器，含 SmartPower On 8 產品服務編號
9 Kensington 防盜纜線鎖插槽 10 DisplayPort 連接器 x 2
11 電源變壓器連接器


回到頁首



其他資訊：
