Latitude 7400: Visuell veiledning til datamaskinen

Summary: Følgende artikkel inneholder en visuell veiledning for den bærbare Latitude 7400-PC-en og oppgir de eksterne portene og funksjonene til den bærbare PC-en.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms


Merk: Hvis du vil ha en mer detaljert beskrivelse om hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support


Innholdsfortegnelse:

  1. Sett forfra
  2. Sett ovenfra
  3. Sett fra undersiden
  4. Sett fra venstre side
  5. Sett fra høyre side
  6. Visning for strømadapter
  7. Tilleggsinformasjon:

Cause



Sett forfra

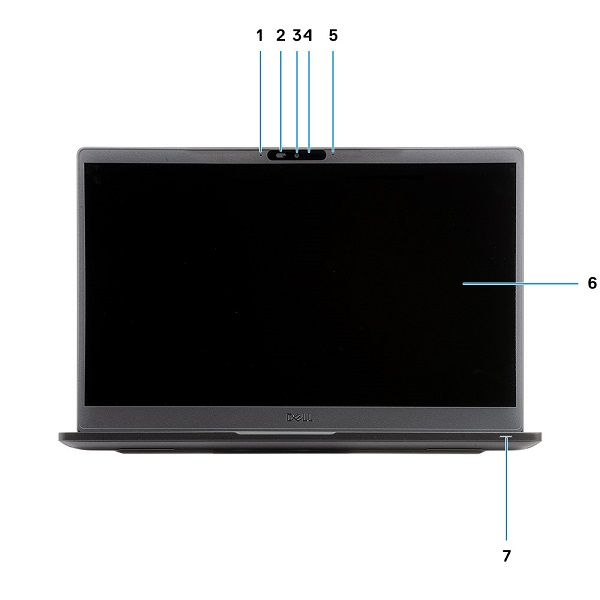

SLN317020_en_US__27400_Front_View_BK

(Fig. 1 Sett forfra)



1 Mikrofonrekke 2 SafeView-svitsj
3 Kamera 4 Indikatorlampe for kamerastatus
5 Mikrofon 6 Skjermpanel
7 LED-lampe for batteristatus


Tilbake til toppen



Sett ovenfra

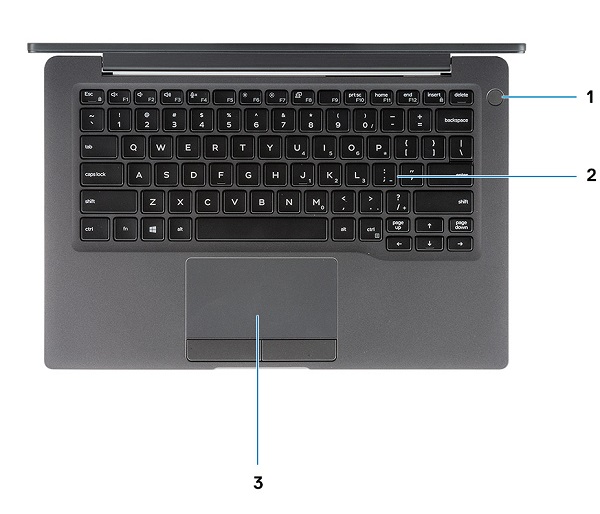

SLN317020_en_US__37400_Top_View_BK

(Fig. 2 Sett ovenfra)



1 Av/på-knapp med fingeravtrykksleser (valgfri) 2 tastatur
3 Styreplate


Tilbake til toppen



Sett fra undersiden



SLN317020_en_US__47400_Bottom_View_BK

(Fig. 3 Sett fra undersiden)



1 Varmeventil 2 Etikett for service-ID
3 Høyttalere


Tilbake til toppen



Sett fra venstre side



SLN317020_en_US__57400_Left_View_BK

(Fig. 4 Sett fra venstre side)



1 Strømadapterkontakt 2 USB Type-C 3.1 Gen2-kontakt (Thunderbolt)
3 HDMI 1.4a-kontakt 4 USB Type-A 3.1 Gen1-kontakt
5 Smartkortspor


Tilbake til toppen



Sett fra høyre side



SLN317020_en_US__67400_Right_View_BK

(Fig. 5 Sett fra høyre side)



1 Universell lydkontakt 2 microSD 4.0-minnekortleser
3 SIM-kortspor 4 USB Type-A 3.1 Gen1-kontakt (PowerShare-kompatibel)
5 Spor for Noble-kilelås


Tilbake til toppen



Visning for strømadapter



SLN317020_en_US__7E5_65W_Rugged_BK_

(Fig. 7 65 Strømadapter)



Type 65 W E5-serie Beskrivelse
Inngangsspenning 100–240 V vekselstrøm
Utgangsstrøm 3,34 A (kontinuerlig)
Utgangseffekt 65 W
Utgangsspenning 19,5 V likestrøm



Tilbake til toppen

Resolution



Tilleggsinformasjon:




Tilbake til toppen
