PowerStore: ICM- ja ICD-verkot eivät ole saavutettavissa, jos IPv6:tta ei ole määritetty VLAN-littymässä

PowerStore-asennus on viimeistellyt klusterin alkuluonnin. PowerStore Managerin koontinäytössä näkyy kuitenkin hälytyksiä, jotka ilmaisevat, että klusterin sisäisissä hallinta- (ICM) ja klusterin sisäisissä tietoverkoissa (ICD) ei ole tietoliikennettä, kuten tämä:

Klusterin sisäisen tietoverkon IP-osoitteiden ICMP-tavoitettavuuden tila solmuliitännöistä. (ei tavoitettavissa)
Seuraavat klusterin sisäiset tietoverkko-osoitteet eivät ole ICMP:n kautta tavoitettavissa solmun verkkoliitännöistä: (from fd38:d12:7afd::201:44f1:907b:9b65 : fd38:d12:7afd::201:4417:26a:c8a8).

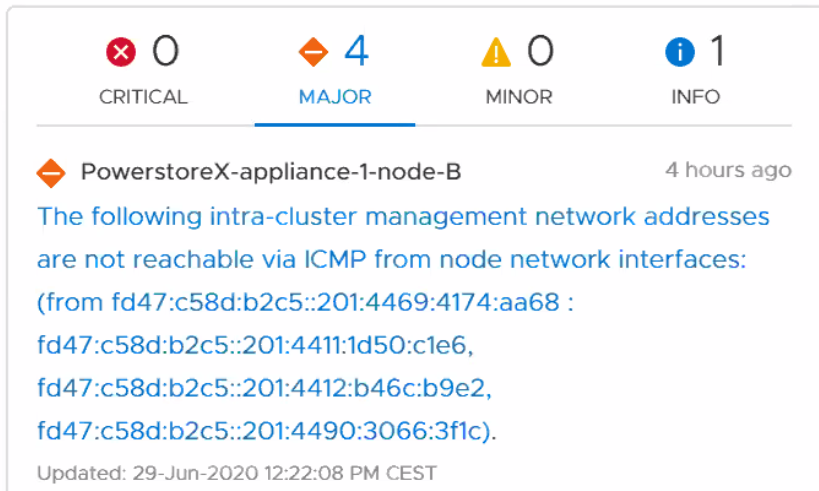

Kuten PowerStore Manager -käyttöliittymästä näkyy:


Testaa ja vahvista avaamalla SSH-istunto klusterin IP-osoitteeseen palvelun käyttäjän avulla. IPv6-ping-kutsu epäonnistuu.

[SVC:service@ABCDEFG-A käyttäjä]$ ping6 -I icm0 fd47:c58d:b2c5::201:4469:4174:aa68 -c 2
PING fd47:c58d:b2c5::201:4469:4174:aa68(fd47:c58d:b2c5::201:4469:4174:aa68) kohteesta fdd9:955e:f18b:0:201:4427:b85:1fee icm0: 56 datatavua
alkaen fdd9:955e:f18b:0:201:4427:b85:1fee icmp_seq=1 Määränpää ei tavoitettavissa: Osoite ei tavoitettavissa
alkaen fdd9:955e:f18b:0:201:4427:b85:1fee icmp_seq=2 Määränpää saavuttamaton: Address unreachable



---

Jotkin kytkimet edellyttävät, että IPv6 on nimenomaisesti määritetty VLAN-liittymässä, tai kytkinten järjestelmänvalvojat ovat saattaneet poistaa IPv6:n nimenomaisesti käytöstä.

---

Seuraavassa on ote Arista DCS-7160 Ethernet -kytkimen käynnissä olevasta kokoonpanosta . Kun alkuperäisen VLAN 10 -verkon määritystä on muutettu IPv6-tuen ottamiseksi käyttöön, IPV6-ping toimii.

Tässä esimerkkituloksessa liitännät käyttävät VLAN 10:tä natiivina VLANina.

interface Ethernet40
   description PowerStore1
   switchport trunk native vlan 10
   switchport trunk allowed vlan 10,20,30,40,50
   switchport mode trunk
   spanning-tree portfast!

IPv6:n käyttöönottokomento Arista-kytkimessä on:

switch(config)#interface vlan 10
switch(config-vl10)#ipv6 enable



Katso tarkat komennot ja asetukset kytkinten valmistajan käyttöohjeista tai komentorivioppaista.
Älä unohda tallentaa kytkinkokoonpanoa muutosten jälkeen, muuten asetukset menetetään, jos kytkin käynnistyy uudelleen.


Tällä määrityksellä IPv6-ping-kutsujen muuttaminen ICM-verkon kautta onnistuu ja hälytys voidaan kuitata PowerStore Managerissa.

[SVC:service@ABCDEFG-A user]$ ping6 -I icm0 fd47:c58d:b2c5::201:4469:4174:aa68 -c 2
PING fd47:c58d:b2c5::201:4469:4174:aa68(fd47:c58d:b2c5::201:4469:4174:aa68) from fdd9:955e:f18b:0:201:4427:b85:1fee icm0: 56 data bytes
64 bytes from fd47:c58d:b2c5::201:4469:4174:aa68: icmp_seq=1 ttl=64 time=0.320 ms
64 bytes from fd47:c58d:b2c5::201:4469:4174:aa68: icmp_seq=2 ttl=64 time=0.326 ms

---

Ota käyttöön laitteen SSH-yhteys.

• Siirry Settings (Asetukset) -kohtaan ja valitse sitten Security-osassa SSH Management.
• Valitse laitteet, joissa SSH otetaan käyttöön.
• Valitse ENABLE SSHh.

Voit poistaa SSH-yhteyden käytöstä samalla tavalla, mutta valitse POISTA SSH käytöstä.
Käyttäjätunnus, jota käytetään muodostettaessa SSH-yhteys PowerStore-laitteen hallintaosoitteeseen, on service.


Viitteet:
PowerStore T -mallien verkko-opas

• Varmista usean laitteen klusterikokoonpanoissa, että alkuperäisessä VLAN-verkossa on asianmukainen L2- tai L3-reititys siten, että 4-porttisen kortin kaksi ensimmäistä porttia voivat olla yhteydessä verkon muihin laitteisiin.
• Jos käyttöönotto tapahtuu tiedostopalvelujen kanssa, IPv6 on otettava käyttöön ToR-kytkimissä alkuperäisen VLAN-verkon kautta.

---
