PowerStore. Сети ICM и ICD недоступны, если IPv6 не настроен явным образом в интерфейсе VLAN

Установка PowerStore завершила начальное создание кластера. Однако на панели управления PowerStore Manager отображаются оповещения об отсутствии связи в сетях внутрикластерного управления (ICM) и внутрикластерных данных (ICD), аналогичные этому:

Состояние доступности по протоколу ICMP IP-адресов сети внутрикластерных данных с интерфейсов узлов. (недоступно)
Следующие адреса сети внутрикластерных данных недоступны с сетевых интерфейсов узлов по протоколу ICMP: (from fd38:d12:7afd::201:44f1:907b:9b65 : fd38:d12:7afd::201:4417:26a:c8a8).

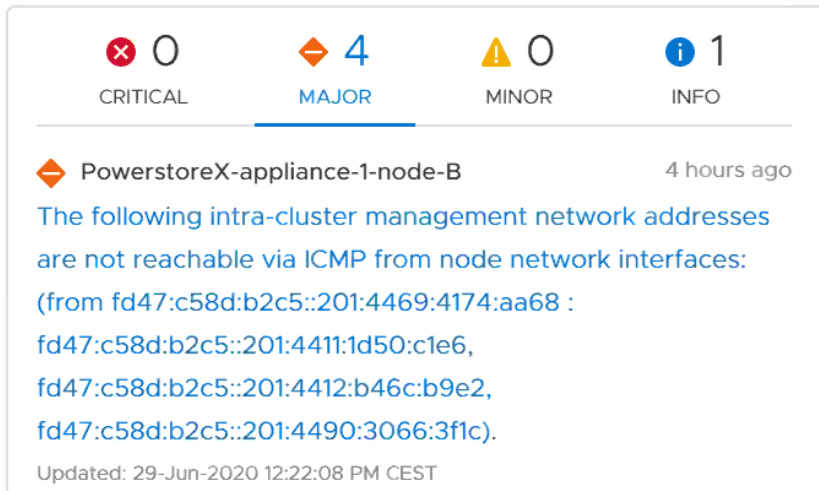

В пользовательском интерфейсе PowerStore Manager показано:


Для проверки и подтверждения откройте сеанс SSH на IP-адрес кластера с помощью сервисного пользователя. Проверка IPv6-связи завершилась сбоем.

[SVC:service@ABCDEFG-A пользователь]$ ping6 -I icm0 fd47:c58d:b2c5::201:4469:4174:aa68 -c 2
PING fd47:c58d:b2c5::201:4469:4174:aa68(fd47:c58d:b2c5::201:4469:4174:aa68) из fdd9:955e:f18b:0:201:4427:b85:1fee icm0: 56 байт данных
Из fdd9:955e:f18b:0:201:4427:b85:1fee icmp_seq=1 Пункт назначения недоступен: Адрес недоступен
Из fdd9:955e:f18b:0:201:4427:b85:1fee icmp_seq=2 Пункт назначения недоступен: Address unreachable



---

Для некоторых коммутаторов требуется явная настройка IPv6 на интерфейсе VLAN, или администраторы коммутаторов могут явно отключить IPv6.

---

Ниже приведена выдержка текущей конфигурации Ethernet-коммутатора Arista DCS-7160. После изменения конфигурации встроенной сети VLAN 10 для включения поддержки IPv6 будет работать IPV6-ping.

В этом примере выходных данных интерфейсы используют VLAN 10 в качестве встроенной VLAN.

interface Ethernet40
   description PowerStore1
   switchport trunk native vlan 10
   switchport trunk allowed vlan 10,20,30,40,50
   switchport mode trunk
   spanning-tree portfast!

Команда для включения IPv6 на коммутаторе Arista выглядит следующим образом:

switch(config)#interface vlan 10
switch(config-vl10)#ipv6 enable



Для получения информации о конкретных командах и параметрах обратитесь к руководствам по эксплуатации или руководствам по командной строке поставщика коммутатора.
Не забывайте сохранять конфигурацию коммутатора после любых изменений, иначе настройки будут потеряны при перезагрузке коммутатора.


При использовании этой конфигурации изменение запросов IPv6 по сети ICM выполняется успешно, и оповещение в PowerStore Manager может быть подтверждено.

[SVC:service@ABCDEFG-A user]$ ping6 -I icm0 fd47:c58d:b2c5::201:4469:4174:aa68 -c 2
PING fd47:c58d:b2c5::201:4469:4174:aa68(fd47:c58d:b2c5::201:4469:4174:aa68) from fdd9:955e:f18b:0:201:4427:b85:1fee icm0: 56 data bytes
64 bytes from fd47:c58d:b2c5::201:4469:4174:aa68: icmp_seq=1 ttl=64 time=0.320 ms
64 bytes from fd47:c58d:b2c5::201:4469:4174:aa68: icmp_seq=2 ttl=64 time=0.326 ms

---

Включение доступа к устройству по SSH.

• Перейдите в раздел Настройки и выберите Управление SSH в разделе Безопасность .
• Выберите одно или несколько устройств, на которых необходимо включить SSH.
• Нажмите ВКЛЮЧИТЬ SSH.

Чтобы отключить доступ по протоколу SSH, выполните ту же процедуру, но нажмите DISABLE SSH.
При подключении по протоколу SSH к адресу управления устройством PowerStore используется имя пользователя service.


Справочные материалы:
Руководство по работе с сетью для моделей PowerStore T

• Для конфигураций кластера с несколькими устройствами убедитесь, что внутренняя сеть, как показано выше, имеет правильную маршрутизацию L2 или L3 во встроенной VLAN, при которой первые два порта платы с 4 портами могут обмениваться данными с другими устройствами в сети.
• Если развертывание выполняется с помощью файловых сервисов, необходимо включить IPv6 на коммутаторах ToR через собственную сеть VLAN.

---
