PowerStore : Les réseaux ICM et ICD ne sont pas accessibles lorsque IPv6 n’est pas configuré explicitement sur l’interface VLAN

L’installation de PowerStore a terminé la création initiale du cluster. Toutefois, des alertes s’affichent dans le tableau de bord PowerStore Manager indiquant qu’il n’y a aucune communication sur les réseaux Intra-Cluster Management (ICM) et Intra-Cluster Data (ICD) similaires à ceci :

État de l’accessibilité ICMP des adresses IP du réseau de données intra-cluster à partir des interfaces de nœud. (inaccessible)
Les adresses réseau de données intra-cluster suivantes ne sont pas accessibles via ICMP à partir des interfaces réseau des nœuds : (à partir de fd38:d12:7afd::201:44f1:907b:9b65 : fd38:d12:7afd::201:4417:26a:c8a8).

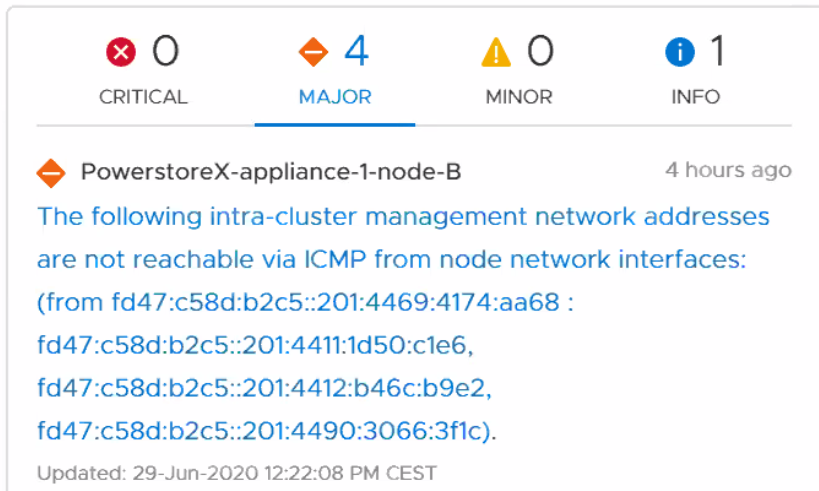

Comme le montre l’interface utilisateur de PowerStore Manager :


Pour tester et confirmer, ouvrez une session SSH sur l’adresse IP du cluster à l’aide de l’utilisateur de maintenance. La commande ping IPv6 échoue.

[SVC :service@ABCDEFG-A user]$ ping6 -I icm0 fd47 :c58d :b2c5 ::201:4469:4174 :aa68 -c 2
PING fd47 :c58d :b2c5 ::201:4469:4174 :aa68(fd47 :c58d :b2c5 ::201:4469:4174 :aa68) from fdd9:955e :f18b :0:201:4427 :b85:1fee icm0 : 56 data bytes
From fdd9:955e :f18b :0:201:4427 :b85:1fee icmp_seq=1 Destination unreachable : Adresse injoignable
From fdd9:955e :f18b :0:201:4427 :b85:1fee icmp_seq=2 Destination unreachable : Adresse inaccessible



---

Pour certains commutateurs, IPv6 doit obligatoirement être configuré sur l’interface VLAN, ou les administrateurs de commutateurs peuvent avoir choisi de désactiver explicitement IPv6.

---

Vous trouverez ci-dessous un extrait de la configuration en cours d’exécution d’un commutateur Ethernet Arista DCS-7160. Une fois que la configuration du VLAN 10 natif est modifiée pour activer la prise en charge d’IPv6, le ping IPV6 fonctionne.

Dans cet exemple de sortie, les interfaces utilisent le VLAN 10 en tant que VLAN natif.

interface Ethernet40
   description PowerStore1
   switchport trunk native vlan 10
   switchport trunk allowed vlan 10,20,30,40,50
   switchport mode trunk
   spanning-tree portfast!

La commande permettant d’activer IPv6 sur le commutateur Arista est la suivante :

switch(config)#interface vlan 10
switch(config-vl10)#ipv6 enable



Pour connaître les commandes et options spécifiques, consultez les manuels d’utilisation ou les guides de ligne de commande de votre fournisseur de commutateurs.
N’oubliez pas d’enregistrer la configuration du commutateur après toute modification, sinon les paramètres sont perdus en cas de redémarrage d’un commutateur.


Avec cette configuration, la modification des pings IPv6 sur le réseau ICM réussit et l’alerte dans PowerStore Manager peut être acquittée.

[SVC:service@ABCDEFG-A user]$ ping6 -I icm0 fd47:c58d:b2c5::201:4469:4174:aa68 -c 2
PING fd47:c58d:b2c5::201:4469:4174:aa68(fd47:c58d:b2c5::201:4469:4174:aa68) from fdd9:955e:f18b:0:201:4427:b85:1fee icm0: 56 data bytes
64 bytes from fd47:c58d:b2c5::201:4469:4174:aa68: icmp_seq=1 ttl=64 time=0.320 ms
64 bytes from fd47:c58d:b2c5::201:4469:4174:aa68: icmp_seq=2 ttl=64 time=0.326 ms

---

Pour permettre un accès SSH à l’appliance.

• Accédez à Settings, puis sélectionnez SSH Management dans la section Security .
• Sélectionnez la ou les appliances sur lesquelles vous souhaitez activer SSH.
• Cliquez sur ACTIVER SSH.

Pour désactiver l’accès SSH, suivez la même procédure, puis cliquez sur DÉSACTIVER SSH.
Le nom d’utilisateur utilisé lors de la connexion via SSH à l’adresse de gestion de l’appliance PowerStore est service.


Références :
Guide de mise en réseau pour les modèles PowerStore T

• Pour les configurations de cluster à plusieurs appliances, assurez-vous que le réseau interne, comme indiqué ci-dessus, dispose d’un routage L2 ou L3 approprié sur le VLAN natif, de sorte que les deux premiers ports de la carte à 4 ports puissent communiquer avec d’autres appliances du réseau.
• En cas de déploiement avec des services de fichiers, IPv6 doit être activé sur les commutateurs ToR via le VLAN natif.

---
