Nedmonteringsmanual för enheter som kan bytas av kund (CRU-enheter) för Latitude 7310

Summary: Den här artikeln är en manual för säker borttagning och utbyte av delar från bärbara Latitude 7310- och 7310 2-i-1-datorer. De delar som Dell anser är säkert och enkelt att göra för alla som vill försöka. ...

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

Dessa manualer vägleder dig steg för steg genom säker borttagning av enheter som kan bytas av kund (CRU-delar) i en Latitude 7310 clamshell och en bärbar 2-i-1-dator. (CRU-delar är de delar av den bärbara datorn som inte behöver avlägsnas eller bytas ut av en tekniker.) I manualerna finns bilder som visar stegen.

Innehållsförteckning:

  1. Manual för borttagning av CRU-delar
  2. Instruktioner för borttagning

Cause

Manual för borttagning



Om dessa manualer inte omfattar det du är ute efter måste du gå till systemhandboken.

Artikeln nedan innehåller information om säkerhetsåtgärder att ta i beaktande före arbete med elektrisk utrustning.


Överst på sidan

Resolution



Instruktioner för borttagning



Obs! Klicka på rubriken för det avsnitt du vill öppna nedan för att visa innehållet.

|



Verktyg som krävs

1 Liten stjärnskruvmejsel 2 Plastrits
3 Liten vanlig skruvmejsel

Obs! Om du använder en stor stjärnskruvmejsel eller en platt skruvmejsel kan det leda till skador på huvudet på skruvarna. Detta gör det omöjligt att ta bort dem utan särskilda verktyg. Verktyg som inte är tillgängliga för våra tekniker på plats.



  1. Anvisningar för förberedelser innan den nedre åtkomstpanelen avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

  2. Vänd på den bärbara datorn med dess stängda lock och lossa de åtta (8) fästskruvarna som håller fast åtkomstpanelen i chassit.

CRU 7310-lucka

  1. Använd en plastrits eller något annat verktyg som inte markerar plasten genom att bända upp kåpan från vänster gångjärn och arbeta medurs runt åtkomstpanelen för att lossa den från chassit.

CRU 7310-lucka 02

  1. Lyft upp panelen och ta bort den från chassit.

Varning! Skjut inte in ritsen genom kanten längs panelens övre sida eftersom det kan skada spärrarna inuti åtkomstpanelen.



  1. Anvisningar för förberedelser innan SSD-disken (Solid State Drive) avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort åtkomstpanelen och koppla bort batterikabeln

  2. Med den bärbara datorn på dess stängda lock sitter SSD-disken i den övre delen av mitten av den bärbara datorn.

  3. Ta bort skruven som håller fast den termiska plattan och ta bort den termiska plattan från SSD-enhetens ovansida.

CRU 7310 SSD

2230 SSD

  1. Ta bort skruven som håller fast SSD-disken i chassit och lyft ut den ur M.2-kontakten och den bärbara datorn.

CRU 7310 SSD 02

2280 SSD

  1. Ta bort skruven som håller fast SSD-disken i chassit och lyft ut den ur M.2-kontakten och den bärbara datorn.

CRU 7310 SSD 03



  1. Anvisningar för förberedelser innan MicroSD-minneskortet tas bort:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

  2. Micro SD-kortplatsen sitter på den bärbara datorns vänstra kant. Tryck försiktigt på kortet i kortplatsen och släpp sedan så skjuts det ut ur kortplatsen.

CRU 7310 MSD

  1. Ta tag i kortet och dra ut det helt från kortplatsen.



  1. Förberedelser innan SIM-kort avlägsnas:

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

  2. SIM-kortplatsen sitter på den bärbara datorns högra kant. Tryck försiktigt in ett SIM-kortsverktyg eller ett uträtat gem i hålet till vänster om SIM-kortplatsfyllningen tills den hoppar ut ur kortplatsen.

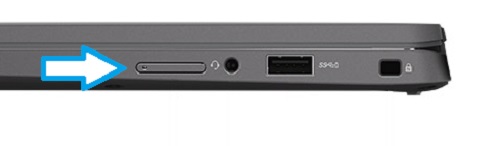

CRU 7310 SIM

  1. Ta bort utfyllnaden och sätt i SIM-kortet och tryck in utfyllnaden i den bärbara datorn tills den låse på plats.



  1. Anvisningar för förberedelser innan WWAN-kort avlägsnas (mobil):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort åtkomstpanelen och koppla bort batterikabeln

  2. Med den bärbara datorn på dess stängda lock sitter WWAN-kortet i det övre vänstra hörnet av den bärbara datorn. Ta bort den enda (1) skruven som håller fast WWAN-skyddshöljet i chassit.

CRU 7310 WWAN

  1. Använd en plastrits för att bända avskärmningsskyddet från antennkablarnas ovansida och kortet visas i en vinkel från moderkortet.

  2. Koppla bort knappkontakterna för antennkablarna från tryckknappskontakterna på WWAN-kortet.

CRU 7310 WWAN 02

  1. Dra ut kortet ur kontakten på moderkortet och ta bort det från den bärbara datorn.



  1. Anvisningar för förberedelser innan WLAN-antennen kopplas bort (Wi-Fi, trådlöst):

    1. Var noga med att alltid säkerhetskopiera alla data ordentligt innan du installerar eller tar bort någon maskinvara

    2. Koppla bort alla tele-, nätverks- och USB-kablar från datorn

    3. Koppla bort datorn och alla anslutna enheter från eluttagen

    4. Ta bort åtkomstpanelen och koppla bort batterikabeln

  2. Med den bärbara datorn på dess stängda lock sitter WLAN-modulen mellan systemfläkten och SSD-disken i mitten av den bärbara datorn. Ta bort den enda (1) skruven som håller fast WLAN-antennfästet i chassit.

CRU 7310 WLAN

  1. Ta bort fästet från antennkablarnas ovansida och koppla bort knappkontakterna för antennkablarna från tryckknappskontakterna på WLAN-modulen.

Additional Information

Kontakta vår tekniska support om du behöver mer hjälp.
