適用于客戶可自行更換單元 （CRU） 的 Latitude 7310 卸載卸載指南

Summary: 本文為 Latitude 7310 和 7310 2 合 1 筆記本電腦零件的安全移除與更換指南。Dell 認為安全且容易嘗試的零件。

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

這些指南將逐步移除 Latitude 7310 掀蓋式和 2 合 1 筆記本電腦的客戶可更換元件 （CRU） 零件。（CRU 是筆記本電腦零件，不需要工程師移除或更換。）指南內含圖片，以參考所涉及的內容。

目錄：

  1. CRU 移除指南
  2. 移除指示

Cause

移除指南



如果這些指南並未涵蓋您要執行的內容，則您必須參考您的 系統手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首

Resolution



移除指示



注意：若要查看內容，請按一下您要在下方開啟的區段標題。

|



必備工具

1 小十字螺絲起子 2 塑膠拆殼棒
3 小平頭螺絲起子

注意：使用大十字或平頭螺絲起子可能會導致螺絲頭受損。如果沒有專業工具，就不可能移除這些工具。無法提供給現場工程師使用的工具。



  1. 卸下存取面板之前的卸除說明：

    1. 在安裝或移除任何硬體的過程中，請務必確保所有資料都妥善備份

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

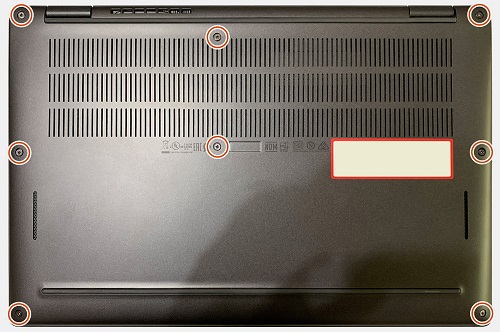

  2. 將筆記本電腦闔上蓋翻面，然後鬆開將存取面板固定至主機殼的八 （8） 顆緊固螺絲。

CRU 7310 蓋

  1. 使用塑膠拆殼棒或其他未標示塑膠的工具，從左側鉸接撬起護蓋，然後在接觸面板上順時針撬起護蓋，將其從主機殼鬆開。

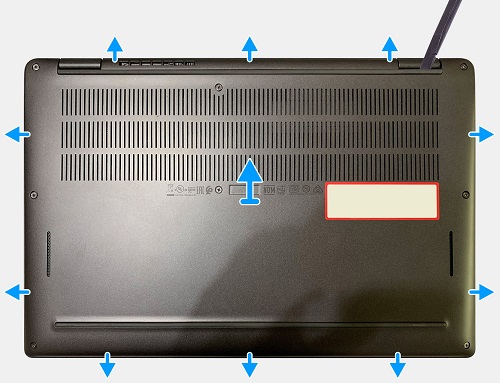

CRU 7310 蓋 02

  1. 將面板從主機殼提起取出。

警示：請勿將拆殼棒沿著面板頂部邊緣滑過，否則可能會損壞存取面板內的閂鎖。



  1. 卸下固態硬碟 (SSD) 之前的卸除說明：

    1. 在安裝或移除任何硬體的過程中，請務必確保所有資料都妥善備份

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下訪問面板 ，然後拔下電池纜線

  2. 將筆記本電腦闔上上蓋時，SSD 位於筆記本電腦上半部。

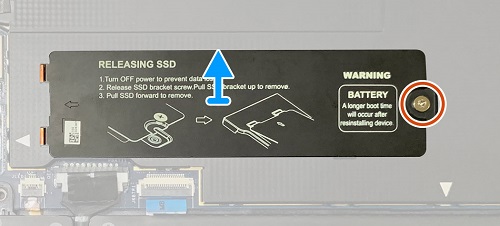

  3. 卸下固定散熱片的單顆螺絲，然後從 SSD 頂部卸下散熱片。

CRU 7310 SSD

2230 SSD

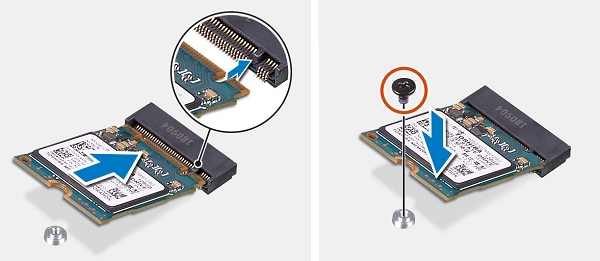

  1. 卸下將 SSD 固定至主機殼的單顆螺絲，然後將其從 M.2 連接器和筆記本電腦提起取出。

CRU 7310 SSD 02

2280 SSD

  1. 卸下將 SSD 固定至主機殼的單顆螺絲，然後將其從 M.2 連接器和筆記本電腦提起取出。

CRU 7310 SSD 03



  1. 卸下 micro-SD 記憶卡之前的卸下前指示：

    1. 在安裝或移除任何硬體的過程中，請務必確保所有資料都妥善備份

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

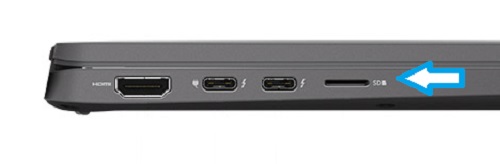

  2. Micro SD 插槽位於筆記本電腦左側邊緣。輕輕推入插槽中的插卡並鬆開，使其彈出插槽。

CRU 7310 MSD

  1. 握住插卡，然後將其從插槽中拉出。



  1. 卸下 SIM 卡之前的卸下前指示：

    1. 在安裝或移除任何硬體的過程中，請務必確保所有資料都妥善備份

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

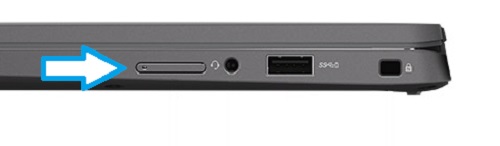

  2. SIM 卡插槽位於筆記本電腦右側邊緣。將 SIM 卡工具或拉直式迴紋針輕輕推入 SIM 卡插槽填塞器左側的孔中，直到其彈出插槽。

CRU 7310 SIM

  1. 卸下填塞片並裝入 SIM 卡，然後將填塞片推回筆記本電腦中，直到卡至定位。



  1. 卸下 WWAN 卡前卸下前指示 （行動介面）：

    1. 在安裝或移除任何硬體的過程中，請務必確保所有資料都妥善備份

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下訪問面板 ，然後拔下電池纜線

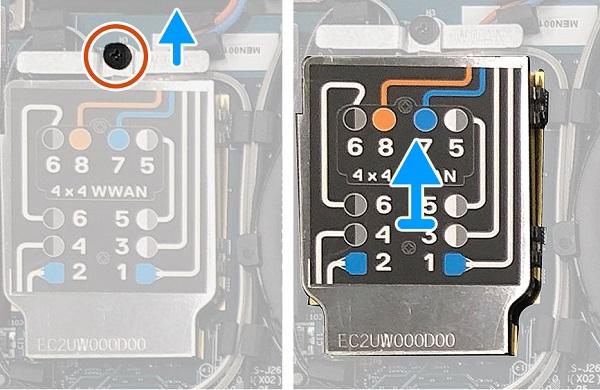

  2. 將筆記本電腦闔上上蓋後，WWAN 卡位於筆記本電腦左上角。卸下將 WWAN 保護蓋固定至主機殼的單顆 （1） 螺絲。

CRU 7310 WWAN

  1. 使用塑膠拆殼棒，從天線纜線頂端撬起保護蓋，卡片會從主機板傾斜顯示。

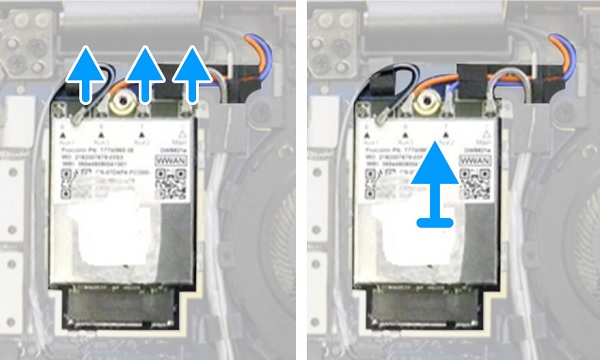

  2. 從 WWAN 卡上的壓下螺柱拔下天線纜線彈出式連接器。

CRU 7310 WWAN 02

  1. 將插卡從主機板上的連接器拉出，然後離開筆記本電腦。



  1. 拔下 WLAN 天線 （WiFi、無線） 之前的卸載前指示：

    1. 在安裝或移除任何硬體的過程中，請務必確保所有資料都妥善備份

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下訪問面板 ，然後拔下電池纜線

  2. 將筆記本電腦闔上上蓋後，WLAN 模組位於系統風扇和筆記本電腦中央的 SSD 之間。卸下將 WLAN 天線托架固定至主機殼的單顆 （1） 螺絲。

CRU 7310 WLAN

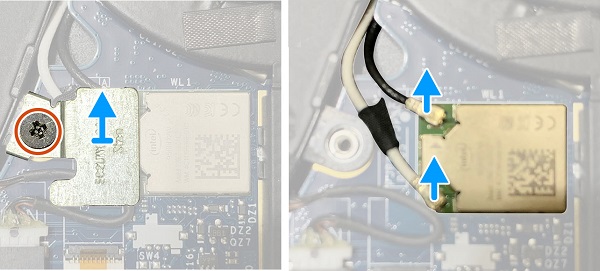

  1. 從天線纜線上方卸下托架，然後從 WLAN 模組上的按下螺柱拔下天線纜線彈出式連接器。
