Poniższy artykuł zawiera ilustrowany przewodnik komputera OptiPlex 7070 Ultra oraz wymienia jego porty zewnętrzne i funkcje.


SLN318862_en_US__1icon Uwaga: Aby dowiedzieć się więcej o poszczególnych lokalizacjach, przejdź do instrukcji systemu na stronie www.dell.com/support


Spis treści:

  1. Widok z przodu
  2. Widok z tyłu
  3. Widok z góry
  4. Widok z dołu
  5. Widok z lewej strony
  6. Widok z prawej strony
  7. Informacje dodatkowe:

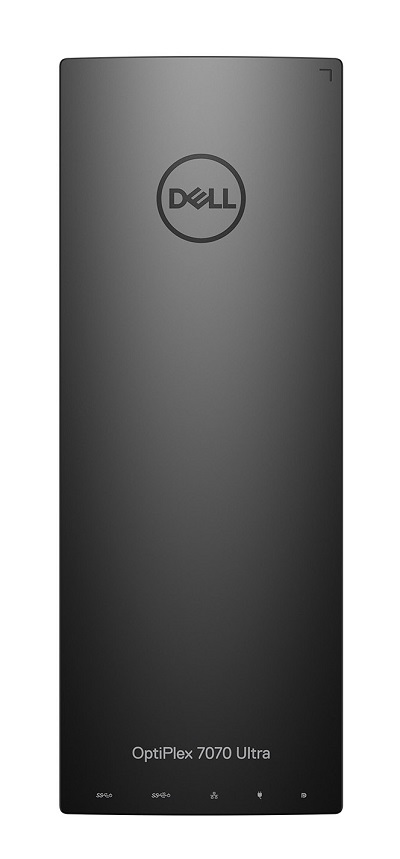

Widok z przodu



SLN318862_en_US__27070 Ultra_Front_View_BK

(Rys. 1 Widok z przodu)


Powrót do góry

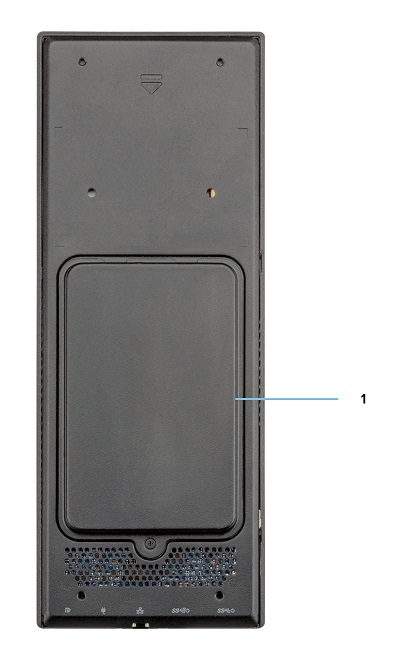

Widok z tyłu



SLN318862_en_US__37070 Ultra_Rear_View_BK

(Rysunek 2. Widok z tyłu)



1 Wnęka dysku twardego


Powrót do góry

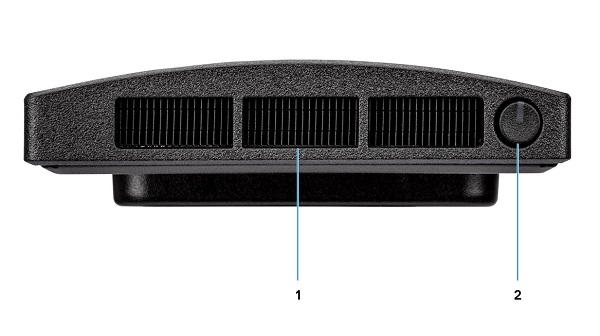

Widok z góry



SLN318862_en_US__47070 Ultra_Top_View_BK

(Rysunek 3 . Widok z góry)



1 Otwór wentylacyjny wentylatora 2 Przycisk zasilania i dioda LED zasilania


Powrót do góry

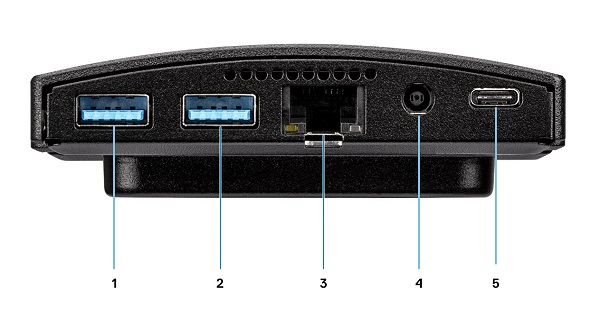

Widok z dołu



SLN318862_en_US__57070 Ultra_Bottom_View_BK

(Rysunek 4 . Widok z dołu)



1 Złącze USB 3.1 Gen1 Type-A z funkcją SmartPower 2 Złącze USB 3.1 Gen2 Type-A z funkcją SmartPower
3 Złącze sieci Ethernet (NIC) 4 Złącze zasilacza
5 Złącze USB 3.1 Type-C drugiej generacji z trybem naprzemiennego dostępu DisplayPort /PowerDelivery


Powrót do góry

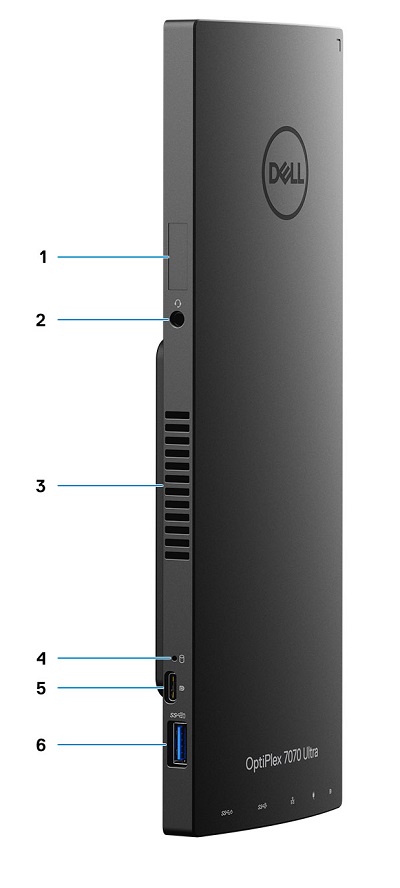

Widok z lewej strony



SLN318862_en_US__67070 Ultra_Left_View_BK

(Rysunek 5 . Widok z lewej strony)



1 Umiejscowienie kodu Service Tag 2 Uniwersalne złącze audio
3 Vent 4 Wskaźnik LED stanu dysku twardego
5 Złącze USB 3.1 Gen2 Type-C z trybem naprzemiennego dostępu DisplayPort 6 USB 3.1 Type-A drugiej generacji z funkcją PowerShare


Powrót do góry

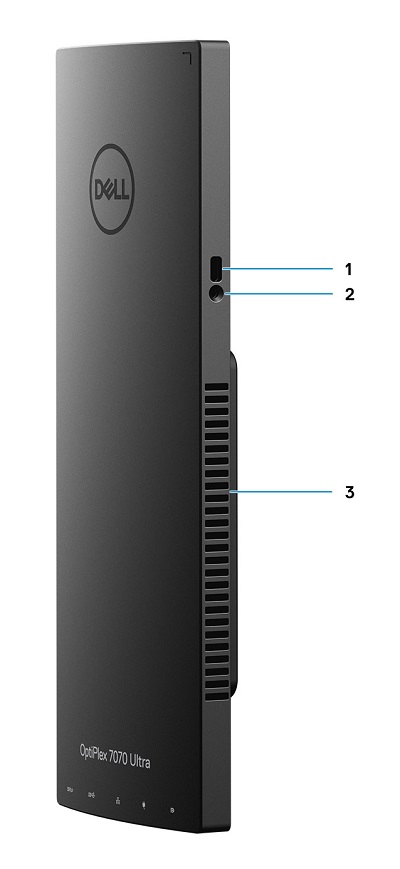

Widok z prawej strony



SLN318862_en_US__77070 Ultra_Right_View_BK

(Rysunek 6 . Widok z prawej strony)



1 Gniazdo zabezpieczenia Kensington 2 Otwór na śrubę zabezpieczającą
3 Vent


Powrót do góry



Informacje dodatkowe:
