OptiPlex 7070 Ultra：電腦視覺指南
Summary: 本文為 Dell OptiPlex 7070 Ultra 桌上型電腦外接式埠和功能的視覺化指南。
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
下列文章提供 OptiPlex 7070 Ultra 電腦的視覺指南，並列出電腦的外接式埠和功能。
注意：如需每個位置的詳細說明，請前往系統手冊，網址為 www.dell.com/support
目錄：

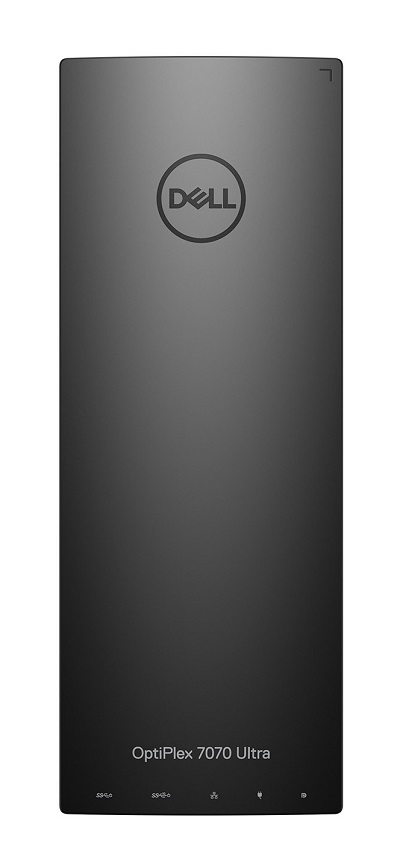

前視圖
(圖 1 前視圖)

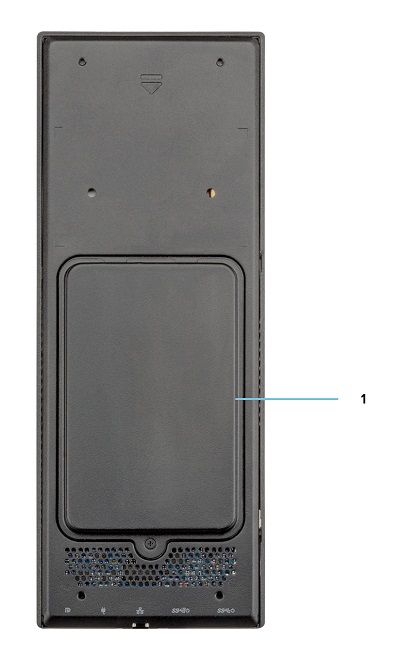

後視圖
(圖 2 後視圖)
| 1 | 硬碟槽 |

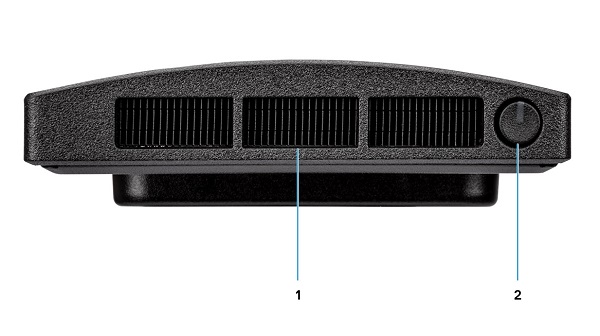

上視圖
（圖.3 頂視圖）
| 1 | 風扇通風孔 | 2 | 電源按鈕和電源 LED |

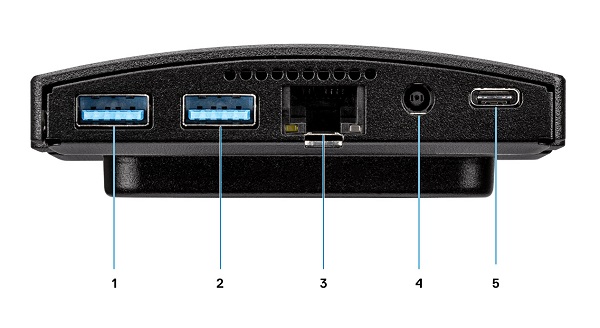

下視圖
（圖.4 底視圖）
| 1 | USB 3.1 Gen 1 Type-A 連接器 （具備 SmartPower 功能） | 2 | USB 3.1 Gen 2 Type-A 連接器 （具備 SmartPower 功能） |
| 3 | 網路乙太網路 （NIC） 連接器 | 4 | 電源變壓器連接器 |
| 5 | USB 3.1 Gen 2 Type-C 連接器 （含 DisplayPort Alt Mode/具備 PowerDelivery 功能） |
左側視圖
（圖.5 左側視圖）
| 1 | 產品服務編號位置 | 2 | 通用音效連接器 |
| 3 | 發洩 | 4 | 硬碟狀態 LED |
| 5 | USB 3.1 Gen 2 Type-C 連接器 （含 DisplayPort Alt Mode） | 6 | USB 3.1 Gen 2 Type-A （具備 PowerShare 功能） |

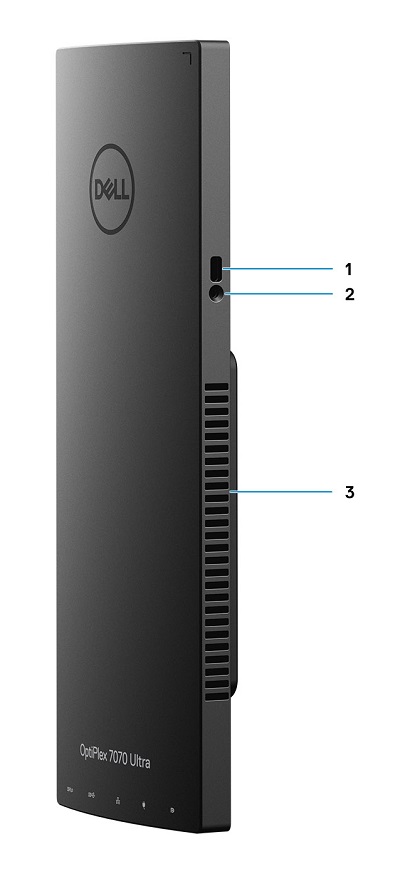

右側視圖
（圖.6 右側視圖）
| 1 | Kensington 防盜鎖孔 | 2 | 安全螺絲孔 |
| 3 | 發洩 |
其他資訊：
