迷你立式 （MT） 前視圖
圖 1：MT 前視圖
| 1 | 電源按鈕和電源 LED | 2 | 光碟機 （選配） |
| 3 | 硬碟活動 LED | 4 | 記憶卡讀卡機 （選配） |
| 5 | 耳機/通用音效插孔連接器 | 6 | USB 2.0 連接器 （具備 PowerShare 功能） |
| 7 | USB 2.0 連接器 | 8 | USB 3.1 Gen 2 Type-C 連接器 （具備 PowerShare 功能） |
| 9 | USB 3.1 Gen 1 連接器 |
迷你立式 （MT） 後視圖
圖 2：MT 後視圖
| 1 | 訊號線輸出連接器 | 2 | PS/2 鍵盤連接器 |
| 3 | 序列連接器 | 4 | PS/2 滑鼠連接器 |
| 5 | DisplayPort 連接器 x2 | 6 | 選項插槽 （HDMI 2.0b/DisplayPort/VGA/USB Type-C 替代模式） |
| 7 | USB 3.1 Gen 1 連接器 x4 | 8 | 產品服務編號位置 |
| 9 | USB 2.0 連接器 x2 （支援 Smart Power On） | 10 | 網路連接器 （NIC） |
| 11 | 擴充卡插槽 x4 | 12 | 電源連接器 |
| 13 | 外接式天線連接器 x2 （選配） | 14 | 電源供應器 （PSU） 診斷 LED |
| 15 | 釋放閂鎖 | 16 | Kensington 安全纜線插槽 |
| 17 | 掛鎖扣環 |
小機型 （SFF） 前視圖
圖 3：SFF 前視圖
| 1 | 光碟機 （選配） | 2 | 電源按鈕和電源 LED |
| 3 | 硬碟活動 LED | 4 | 記憶卡讀卡機 （選配） |
| 5 | 耳機/通用音效插孔連接器 | 6 | USB 2.0 連接器 （具備 PowerShare 功能 - 支援電池充電功能） |
| 7 | USB 2.0 連接器 | 8 | USB 3.1 Gen 2 Type-C 連接器 （具備 PowerShare 功能） |
| 9 | USB 3.1 Gen 1 連接器 |
小機型 （SFF） 後視圖

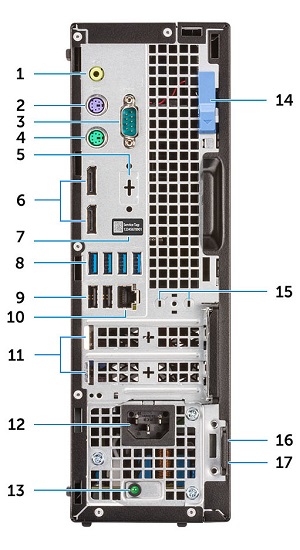

圖 4：SFF 後視圖
| 1 | 訊號線輸出連接器 | 2 | PS/2 鍵盤連接器 |
| 3 | 序列連接器 | 4 | PS/2 滑鼠連接器 |
| 5 | 選項插槽 （DisplayPort/HDMI 2.0b/VGA/USB Type-C 替代模式） | 6 | DisplayPort 連接器 x2 |
| 7 | 產品服務編號位置 | 8 | USB 3.1 Gen 1 連接器 x4 |
| 9 | USB 2.0 連接器 x2 （支援 Smart Power On） | 10 | 網路連接器 （NIC） |
| 11 | 擴充卡插槽 x2 | 12 | 電源連接器 |
| 13 | 電源供應器 （PSU） 診斷 LED | 14 | 釋放閂鎖 |
| 15 | 天線 SMA 連接器 （選配） | 16 | Kensington 安全纜線插槽 |
| 17 | 掛鎖扣環 |
