OptiPlex 7071 tårn: Visuell veiledning til datamaskinen
Summary: Denne artikkelen er en visuell veiledning for eksterne porter og funksjoner på de ulike formfaktorene til den stasjonære Dell OptiPlex 7071 Tower-PC-en.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Følgende artikkel inneholder en visuell veiledning for OptiPlex 7071 Tower-datamaskinen og oppgir datamaskinens eksterne porter og funksjoner.
Cause
Ikke aktuelt
Resolution
Merk: Hvis du vil ha en mer detaljert beskrivelse av hver plassering, kan du gå til systemhåndbøkene på www.dell.com/support.
Innholdsfortegnelse:
Sett forfra

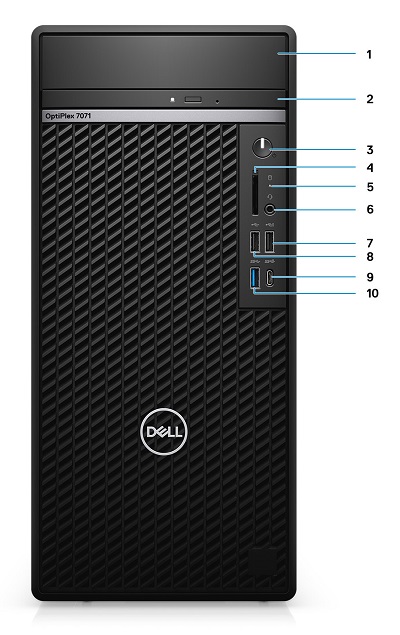

Figur 1: Sett forfra
| 1 | Deksel for harddiskbrakett | 2 | Optisk diskstasjon (ODD) |
| 3 | Av/på-knapp | 4 | SD 4.0-kortleser (ekstrautstyr) |
| 5 | LED-lampe for harddiskaktivitet | 6 | Universell lydkontakt/hodetelefonkontakt |
| 7 | USB 2.0-kontakt med PowerShare | 8 | USB 2.0-kontakt |
| 9 | USB 3.1 Gen2 type C-kontakt med PowerShare | 10 | USB 3.1 Gen 1-kontakt |
Sett bakfra

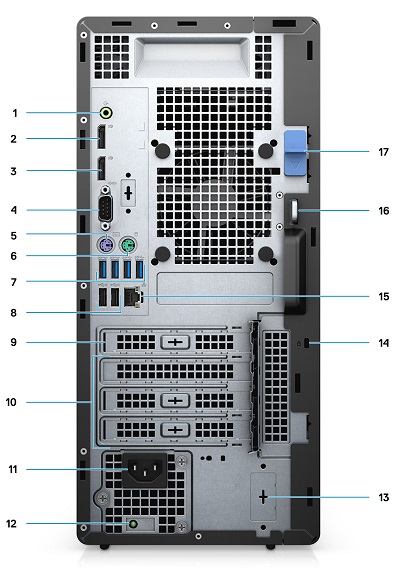

Figur 2: Sett bakfra
| 1 | Kontakt for lydutgang | 2 | DisplayPort v1.2-kontakt x2 |
| 3 | Modul (HDMI 2.0, DP, VGA eller ALTERNATIV USB Type-C-modus) (ekstrautstyr) | 4 | Seriell kontakt |
| 5 | Kontakt for PS/2-tastatur | 6 | Kontakt for PS/2-mus |
| 7 | USB 3.1 Gen 1-kontakt x4 | 8 | USB 2.0-kontakt med Smart PowerOn x2 |
| 9 | PCI-utvidelsesspor | 10 | PCI Express-utvidelsesspor x3 |
| 11 | Strømkontakt | 12 | Diagnostikk-LED for strømforsyning (PSU) |
| 13 | SMA-kontakter x 2 (ekstrautstyr) | 14 | Kensington-lås |
| 15 | Nettverks-(NIC) Ethernet-kontakt | 16 | Hengelåssløyfe |
| 17 | Utløser |
Tilleggsinformasjon:
- Elektroniske håndbøker og dokumenter for OptiPlex 7071 Tower
- Demonteringsveiledning for enheter som kan skiftes av kunden (CRU-er) på OptiPlex 7071-tårn
