씬 풀에서 EMC VMAX1, VMAX2 TDAT(Draining Data Device)

목표

Unisphere for VMAX 또는 SYMCLI(Symmetrix Command Line Interface)를 사용하여 VMAX1 또는 VMAX2 씬 풀에서 TDAT(Data Device)를 안전하게 방전하는 방법에 대한 지침입니다.

사실

• VMAX 씬 풀에서 TDAT(Data Device)를 방전하는 것은 운영 중단 없는 작업입니다.
• TDAT에 있는 할당된 익스텐트의 TDEV를 바인딩 해제할 필요 없이 씬 풀에서 TDAT를 제거합니다.
• TDAT는 씬 풀에 속하기 위해 비슷한 크기를 가져야 합니다.
• VMAX1 및 VMAX2
• Unisphere 1.6.x
• Unisphere 8.x.x
• Solution Enabler 7.x.x
• Solutions Enabler 8.x.x
• Enginuity 5875 이상

자료:

• Unisphere for VMAX 온라인 도움말
• Solution Enabler CLI 명령 참조 가이드

  symcfg -sid ### show -pool  -thin -all


 이러한 작업을 수행할 수 있는 이유:

• 효율성을 개선하기 위해 공간을 재사용하는 데 도움이 되는 TDAT를 다른 풀에 다시 할당합니다.
• 드라이브를 최신 모델(더 높은 용량 필요)으로 교체하고 교체를 준비하기 위해 기존 드라이브에 상주하는 모든 운영 데이터를 제거해야 합니다.

해결책

방전 및 제거 프로세스는 기본적으로 3상 작업입니다.

1. TDAT를 비활성화하면 디바이스의 방전이 효과적으로 시작됩니다. 풀 내에서 TDAT가 비활성화되면 디바이스의 "사용된 트랙"이 운영 중단 없는 상태로 풀의 나머지 활성화된 디바이스로 이동됩니다.
2. 방전 프로세스가 완료되면 TDAT 디바이스가 비활성화된 상태로 들어갑니다.
3. 비활성화 상태가 되면 TDAT를 씬 풀에서 제거할 수 있습니다.

Unisphere를 통한 드레인 작업 수행:

다음을 선택합니다.   Storage Tab -> Thin Pool -> Pool_Name> -> Data Volume

이 예에서는 디바이스 ID 0904를 제거하는 것을 보여 줍니다.

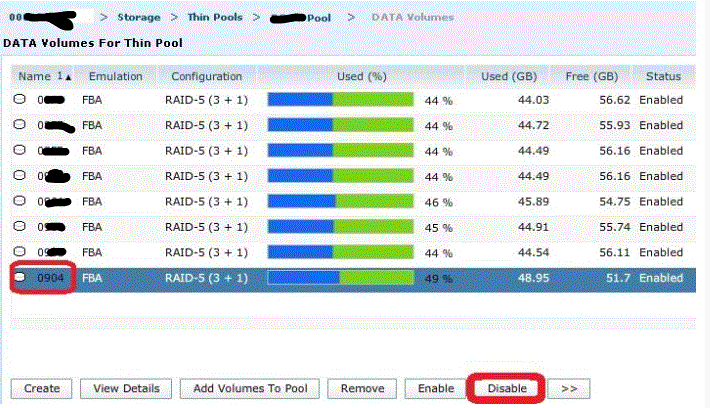

• 데이터 볼륨 0904를 선택하고 Disable 버튼을 누릅니다.

• 다른 TDAT로 전환하는 동안 볼륨 %used, GBused 및 GBfree가 업데이트되므로 Unisphere에서 방전 진행률이 표시됩니다.

• 데이터 볼륨이 방전 프로세스를 완료하고 "비활성" 상태를 표시하면 "remove"를 누르는 것이 안전합니다.

Symcli를 통해 방전 작업 수행:

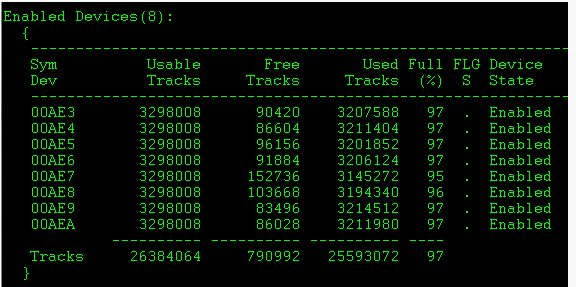

       1. TDAT를 씬 풀에 나열합니다.

symcfg -sid ### show -pool  -thin -all

       2. 씬 풀에서 TDAT를 방전하려면 다음을 수행합니다.

symconfigure -sid ### -cmd “disable dev  in pool , type=thin;” preview
symconfigure -sid ### -cmd “disable dev  in pool , type=thin;” commit

       3. symconfigure 명령을 사용하여 데이터 디바이스 비활성화합니다.


symconfigure -sid ### -cmd “disable dev  in pool , type=thin;” preview
symconfigure -sid ### -cmd “disable dev  in pool , type=thin;” commit

       4. symcfg show -pool 명령을 사용하여 풀 세부 정보를 확인하면 Drain 작업의 진행률을 모니터링할 수 있습니다.


symcfg -sid ### show -pool  -thin -all

       5. 방전 작업이 완료되면 데이터 디바이스 제거:


symconfigure -sid ### -cmd “remove dev  from pool , type=thin;” preview
symconfigure -sid ### -cmd “remove dev  from pool , type=thin;” commit
