NetWorker: Come eseguire il backup di un volume condiviso del cluster Linux

Identificare lo storage del cluster e il nome logico:

In questo articolo, gli esempi mostrati provengono da due nodi Red Hat che usano il servizio cluster ad alta disponibilità pcs (Pacemaker). Differenze su come ottenere dettagli sulla configurazione del cluster a seconda del vendor del sistema operativo e del servizio di clustering. Consultare la documentazione specifica del fornitore relativa alle configurazioni e ai comandi del cluster. La logica alla base della configurazione dei client NetWorker rimane la stessa.

In questo caso, utilizzare i comandi del servizio cluster per esaminare i dettagli di configurazione:

root@NWrhelNodeC:~# pcs config
Cluster Name: rhel7clus
Corosync Nodes:
 NWrhelNodeC.emclab.local NWrhelNodeD.emclab.local
Pacemaker Nodes:
 NWrhelNodeC.emclab.local NWrhelNodeD.emclab.local

Resources:
 Group: NW_group
  Resource: fs (class=ocf provider=heartbeat type=Filesystem)
   Attributes: device=/dev/sdb1 directory=/nsr_share fstype=ext4
   Operations: monitor interval=20 timeout=300 (fs-monitor-interval-20)
               notify interval=0s timeout=60s (fs-notify-interval-0s)
               start interval=0s timeout=60s (fs-start-interval-0s)
               stop interval=0s timeout=60s (fs-stop-interval-0s)
  Resource: ip (class=ocf provider=heartbeat type=IPaddr)
   Attributes: cidr_netmask=24 ip=192.168.25.40 nic=ens192
   Operations: monitor interval=15 timeout=120 (ip-monitor-interval-15)
               start interval=0s timeout=20s (ip-start-interval-0s)
               stop interval=0s timeout=20s (ip-stop-interval-0s)
  Resource: nws (class=ocf provider=EMC_NetWorker type=Server)
   Meta Attrs: is-managed=true
   Operations: meta-data interval=0 timeout=10 (nws-meta-data-interval-0)
               migrate_from interval=0 timeout=120 (nws-migrate_from-interval-0)
               migrate_to interval=0 timeout=60 (nws-migrate_to-interval-0)
               monitor interval=100 timeout=1000 (nws-monitor-interval-100)
               start interval=0 timeout=300 (nws-start-interval-0)
               stop interval=0 timeout=300 (nws-stop-interval-0)
               validate-all interval=0 timeout=10 (nws-validate-all-interval-0)

Dall'output, prendere nota di:

• Ciascuno dei nodi fisici del cluster
• Quale dispositivo è il disco condiviso e il file system su cui viene eseguito il mounting.
• L'indirizzo IP utilizzato dalla risorsa logica .

In NetWorker 19.11 e versioni successive, il lcmap Il comando restituisce il nome del cluster logico e i volumi condivisi:

root@NWrhelNodeC:~# lcmap
type: NSR_CLU_TYPE;
clu_type: NSR_LC_TYPE;
interface version: 1.0;

type: NSR_CLU_VIRTHOST;
hostname: NWrhelClusC.emclab.local;
local: TRUE;
owned paths: /nsr_share>

Da 19.10 in poi, il nslookup per confermare il nome del cluster logico della risorsa IP del cluster:

root@NWrhelNodeC:~# nslookup 192.168.25.40
40.25.168.192.in-addr.arpa      name = NWrhelClusC.emclab.local

Solo il nodo attivo ha mappato lo storage condiviso. Dalla configurazione del cluster in questo esempio, il metodo /dev/sdb1 device è il disco ISCSI condiviso e viene montato su /nsr_share.

root@NWrhelNodeC:~# pcs resource
 Resource Group: NW_group
     fs (ocf::heartbeat:Filesystem):    Started NWrhelNodeC.emclab.local
     ip (ocf::heartbeat:IPaddr):        Started NWrhelNodeC.emclab.local
     nws        (ocf::EMC_NetWorker:Server):    Started NWrhelNodeC.emclab.local
root@NWrhelNodeC:~#
root@NWrhelNodeC:~# lsblk | grep sdb1
└─sdb1        8:17   0 46.5G  0 part /nsr_share

root@NWrhelNodeD:~# lsblk | grep sdb1
└─sdb1          8:17   0 46.5G  0 part
root@NWrhelNodeD:~#

Se si verifica un failover, lo storage viene montato su un altro nodo del cluster. Lo storage condiviso è accessibile utilizzando il nome del cluster logico indipendentemente dal nodo attivo.

Configurazione del client NetWorker per il backup dei file sullo storage condiviso:

1. Assicurarsi che il software client NetWorker sia installato su ciascuno dei nodi fisici del cluster. Consultare la Guida all'installazione di NetWorker.
2. I passaggi per la configurazione di una risorsa client NetWorker in modo che riconosca il cluster sono descritti in dettaglio nella Guida all'integrazione del cluster NetWorker.

3. Accedere a NetWorker Management Console (NMC).
4. Passare a Protection > Clients.
5. Cliccare su Protection > New Client Wizard.

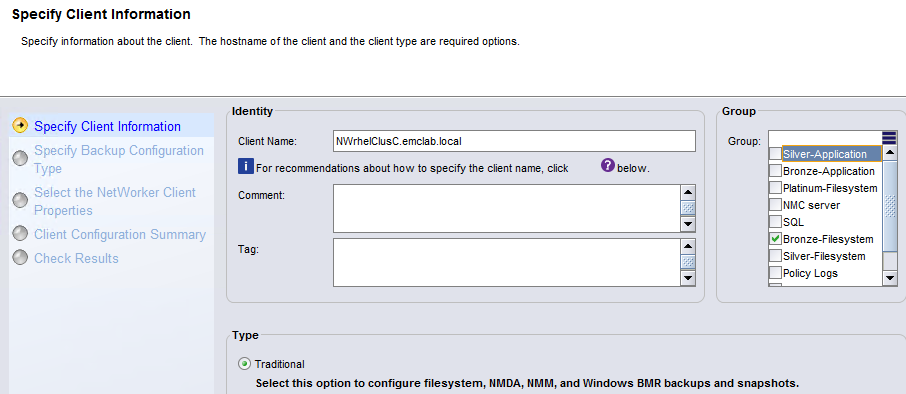

6. Specificare il Logical Client Name e selezionare un Protection Group:

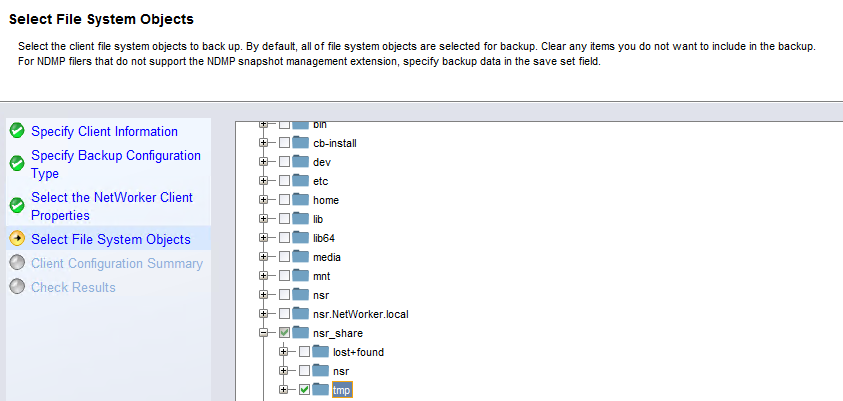

7. Per il saveset, specificare il saveset ALL o selezionare il mount point o le sottodirectory dello storage condiviso all'interno del mountpoint:

8. Completare la creazione del client.
9. Aprire le proprietà client della risorsa Logical Cluster.
10. Accedere ad App e moduli.

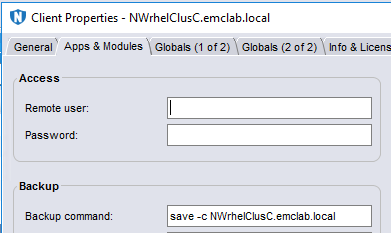

11. Nel campo backup command specificare:

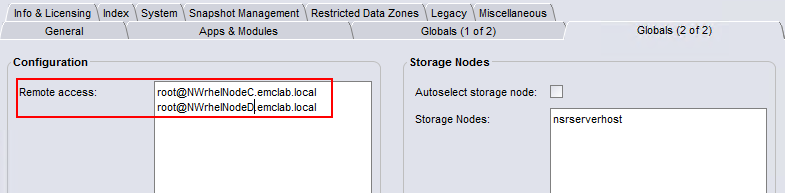

12. Nella scheda Globals (2 of 2), aggiornare il campo Remote Access in modo che contenga root@NodeClientName Per ciascuno dei nodi fisici del cluster:

13. Eseguire un backup del client cluster.
14. Il saveset dovrebbe essere visualizzato nel database dei supporti del server NetWorker:

[root@networker-mc]:~# mminfo -avot -q client=NWrhelClusC.emclab.local -r client,savetime,ssid,nsavetime
 client      date   ssid         save time
NWrhelClusC.emclab.local 12/22/2022 933550847 1671748351
NWrhelClusC.emclab.local 12/22/2022 883219305 1671748457
[root@networker-mc]:~#
[root@networker-mc]:~# nsrinfo -t 1671748457 NWrhelClusC.emclab.local
scanning client `NWrhelClusC.emclab.local' for savetime 1671748457(Thu 22 Dec 2022 05:34:17 PM EST) from the backup namespace
/nsr_share/tmp/somefile
/nsr_share/tmp/
/nsr_share/
/nsr_share//
/
5 objects found
