Dell Networking SONiC AAA -todennus RADIUS-palvelimen avulla

HUOMAUTUS: Tässä artikkelissa käytetään Dell SONiC 4.1 -kytkintä.



Tämän artikkelin edellytykset

Artikkelissa oletetaan, että

• Dell Networking Sonic- ja Radius-palvelinta käyttävä kytkin on liitetty.
• Radius-palvelimessa on käyttäjän tiedot, joiden MPL (Management-Privilege-Level) -määrite on määritetty valmiiksi.

Indeksi

AAA radius -todennus Dell SONiC
:ssaToiminta
Käyttäjäroolit ja MPL-arvot
Kokoonpano
Esimerkkimääritys
Tarkastus



AAA radius -todennus Dell SONiC:ssa

Todennus-, valtuutus- ja kirjanpitopalvelut (AAA) suojaavat verkkoja luvattomalta pääsyltä.

Enterprise SONiC tukee näitä asiakas-/palvelintodennusjärjestelmiä
● RADIUS (etätodennuksen dial-in-user service)
● TACACS+ (terminal access controller access control system)
● LDAP (lightweight directory access protocol)

Tässä artikkelissa keskitytään AAA RADIUS -todennuksen määrittämiseen Dell SONiC -kytkintä varten.



Toiminta

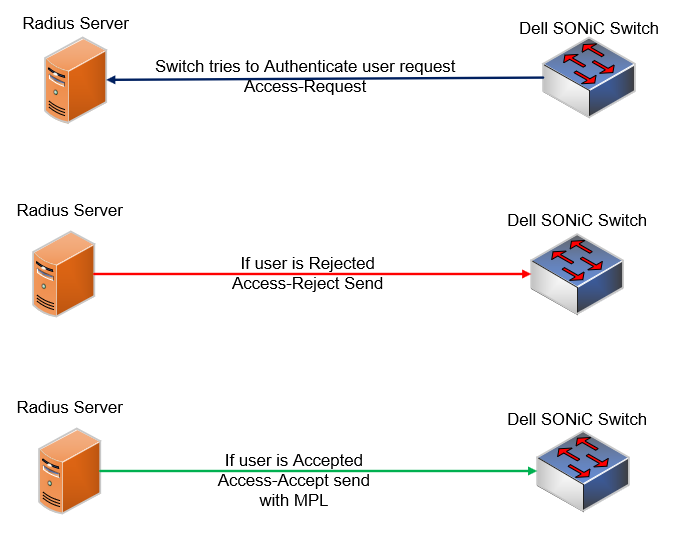

RADIUS-todennuksen aikana kytkin toimii asiakkaana ja lähettää todennuspyyntöjä palvelimeen. Pyyntö sisältää kaikki käyttäjän todennuksen ja verkkopalvelun käyttötiedot. Radius-palvelin vastaa hyväksymällä tai hylkäämällä käyttäjäpyynnön.
Jos palvelin lähettää Accept-arvon, se sisältää myös määritetyn MPL-arvon.
Jos MPL-arvoa ei ole, käyttäjälle määritetään operaattorin rooli. Käyttäjätunnuksen järjestelmänvalvoja voi saada järjestelmänvalvojan oikeudet ilman MPL:ää.
Enterprise SONiC edellyttää, että arvolla 15 varustettu Management-Privilege-Level (MPL) -määrite myöntää valtuutetulle käyttäjälle luku-/kirjoitusoikeuden.




Saat lisätietoja käyttäjärooleista napsauttamalla alla olevaa linkkiä.
Dell Networking SONiC -käyttäjäroolipohjainen käytönvalvonta



Käyttäjäroolit ja MPL-arvot

Seuraavassa taulukossa kerrotaan monenlaisia käyttäjärooleja ja niitä vastaavat Radius-palvelimeen määritettävät MPL-arvot. Tämä on testattu Dell SONiC 4.1 -versiossa

Käyttäjän rooli	MPL-arvo
admin	15
operator	Ei arvoa tai 1
netadmin	14
secadmin	13



Määritys

Radius-palvelinten tietojen määrittäminen kytkimessä

Kokoonpanon syntaksi


Määritys	Selitys
admin@DELLSONiC:~$ sonic-cli	Avaa Dell sonic-cli
DELLSONiC# configure (DELLSONiC# -määritys)	Siirry määritystilaan
DELLSONiC(config)# radius-server host auth-port auth-type key priority retransmit source-interface aikakatkaisu vrf	Radius-palvelimen IP-osoitteen/isäntänimen ja määritteiden määrittäminen
DELLSONiC(config)# radius-server auth-type authentication-type>	(valinnainen) Todennustyypin määrittäminen Tämän voi määrittää erikseen myös radius-palvelinisännälle.

Määritä RADIUS-palvelimen tiedot kytkimessä kirjoittamalla sen isäntänimi (enintään 63 merkkiä), IP- tai IPv6-osoite ja seuraavat valinnaiset arvot:
● auth-port UDP -portin numero palvelimessa (1–65535; oletus 1812)
● Lähetyksen aikakatkaisu sekunteina (1–60; oletus 5)
● RADIUS-palvelimelle lähetetään uudelleen todennuspyyntö usein (0–10; oletus 3)
● RADIUS-palvelimen ja kytkimen välillä jaettu salainen avainteksti (enintään 65 merkkiä). Järjestelmä salaa avaimen.
● Todennuksen tyyppi – chap, pap tai mschapv2; oletusarvoinen pap; Kytkimen ja RADIUS-palvelimen välillä lähetettyjen ja vastaanotettujen tietojen salaus/salaus puretaan todennusalgoritmin avulla.
● Prioriteetti, jolla useita RADIUS-palvelimia käytetään todennukseen (1–prioriteetti 64; oletus 1).
● Määritä VRF-nimi, jonka avulla SAADAAN yhteys RADIUS-palvelimeen.


Ota todennustilaus käyttöön

Kytkin määrittää todennustyypit ja niiden järjestystavan todennusmenetelmien luettelon avulla. Vain paikallista todennustapaa käytetään oletusarvoisesti käyttäjien todennukseen paikallisen käyttäjän tietokannassa. RADIUS voidaan määrittää ensisijaiseksi tai toissijaiseksi todennusmenetelmäksi paikallisella todennuksella.

Kokoonpanon syntaksi


Määritys	Selitys
DELLSONiC(config)# aaa authentication login default radius local (englanninkielinen)	Todennusjärjestyksen konfigurointi
DELLSONiC(config)#no aaa authentication -kirjautumisen oletuskirjautuminen	Tämä poistaa määritetyt todennustavat ja palaa vain paikalliseen todennukseen



Enable fail-through for RADIUS authentication (valinnainen)

Käytä fail-through-vaihtoehtoa, jos RADIUS-pohjainen todennus on määritettävä useassa etäpalvelimessa. Jos todennuspyyntö epäonnistuu yhdessä palvelimessa, se käyttää edelleen jokaista menetelmäluettelon palvelinta.

Kokoonpanon syntaksi


Määritys	Selitys
DELLSONiC(config)# aaa-todennuksen vikasietoisuus käytössä	Enable fail through (Ota vika käyttöön)
DELLSONiC(config)# aaa-todennus epäonnistuu	Disable fail through (Poista käytöstä) -virhe




Esimerkkimääritys

Oletetaan, että käytössä on kaksi palvelinta 10.0.0.100 ja 10.0.0.130 , ja käytämme avainta 123

esittelyä varten, jotta seuraavat käyttäjät on määritetty valmiiksi Radius-palvelimeen.

käyttäjätunnus	Salasana	Käyttäjän rooli	MPL (Management-Privilege-Level)
admin	admin@123	admin	15
käyttäjä 1	operator1@123	operator	1




admin@DELLSONiC:~$ sonic-cli DELLSONiC# configure DELLSONiC(config)# radius-server host 10.0.0.100 key 123 DELLSONiC(config)# radius-server host 10.0.0.130 key 123 DELLSONiC(config)# radius-server auth-type pap DELLSONiC(config)# aaa authentication login default local group radius DELLSONiC(config)# aaa authentication failthrough enable

Määritettyjen RADIUS-palvelinten tarkasteleminen

Voit tarkastella määritettyjä RADIUS-palvelimia käyttämällä määritettyä show radius-server -komentoa ja näyttäen running-configuration -komennon | grep radius


DELLSONiC# show running-configuration | grep radius radius-server timeout 5 radius-server auth-type pap radius-server host 10.0.0.100 auth-port 1812 key XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX= encrypted radius-server host 10.0.0.130 auth-port 1812 key XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX= encrypted

DELLSONiC# show radius-server --------------------------------------------------------- RADIUS Global Configuration --------------------------------------------------------- timeout        : 5 auth-type      : pap key configured : No -------------------------------------------------------------------------------- HOST            AUTH-TYPE KEY-CONFIG AUTH-PORT PRIORITY TIMEOUT RTSMT VRF   SI -------------------------------------------------------------------------------- 10.0.0.100      -         Yes        1812      -        -       -     -     - 10.0.0.130      -         Yes        1812      -        -       -     -     - DELLSONiC#



Vahvistus

AAA-todennuksen tarkasteleminen

AAA-todennuksen määrityskomennon tarkasteleminen : running-configuration | grep aaa ja show aaa


DELLSONiC# show running-configuration | grep aaa aaa authentication login default local group radius aaa authentication failthrough enable

DELLSONiC# show aaa --------------------------------------------------------- AAA Authentication Information --------------------------------------------------------- failthrough  : True login-method : local, radius

Kirjaudu sisään järjestelmänvalvojana, jolla on järjestelmänvalvojan rooli

Käyttäjä, jolla on järjestelmänvalvojan rooli, kirjautuu komentotulkkiin. Järjestelmänvalvojan roolikäyttäjällä on käyttöoikeus määritystilaan (kirjoituskäyttö)

DELLSONiC login: admin Password: Last login: Wed Sep 13 00:04:08 UTC 2023 on ttyS0 Linux DELLSONiC 5.10.0-8-2-amd64 #1 SMP Debian 5.10.46-5 (2021-09-23) x86_64 You are on   ____   ___  _   _ _  ____ / ___| / _ \| \ | (_)/ ___| \___ \| | | |  \| | | |   ___) | |_| | |\  | | |___ |____/ \___/|_| \_|_|\____| -- Software for Open Networking in the Cloud -- Unauthorized access and/or use are prohibited. All access and/or use are subject to monitoring. Help:    http://azure.github.io/SONiC/ admin@DELLSONiC:~$ admin@DELLSONiC:~$ sonic-cli DELLSONiC# DELLSONiC# configure DELLSONiC(config)#

Kirjaudu sisään operaattorina 1 operaattorin roolilla

Käyttäjä, jolla on operaattorin rooli, siirtyy suoraan sonic-cli-komentorivikäyttöliittymään komentotulkin sijasta. Lisäksi operaattori ei voi siirtyä määritystilaan (vain luku).


DELLSONiC login: operator1 Password: Last login: Tue Sep 12 18:29:02 UTC 2023 on ttyS0 Linux DELLSONiC 5.10.0-8-2-amd64 #1 SMP Debian 5.10.46-5 (2021-09-23) x86_64 You are on   ____   ___  _   _ _  ____ / ___| / _ \| \ | (_)/ ___| \___ \| | | |  \| | | |   ___) | |_| | |\  | | |___ |____/ \___/|_| \_|_|\____| -- Software for Open Networking in the Cloud -- Unauthorized access and/or use are prohibited. All access and/or use are subject to monitoring. Help:    http://azure.github.io/SONiC/ DELLSONiC# DELLSONiC# conf              ^ % Error: Invalid input detected at "^" marker. DELLSONiC#

Vianmääritys

Tarkista RADIUS-palvelun virheenkorjaus tarkistamalla /var/log/auth.log-kansion lokitiedostot, ja lokitiedostot näkyvät in-memory-lokitiedostoissa ja lokitiedostoissa näkyy SONiC CLI -komennon tuloste.
Jos haluat lisätietoja lokiinkirjaamisesta, määritä virheenkorjauskentän arvoksi True CONFIG_DB databasen AAA-taulukon todennusavaimessa tai ota yhteys tekniseen tukeen.
