Dell Networking SONiC IP-osoitteen käyttäminen VRF: ssä MCLAG: ssa Keepalive-linkki (lähde-ip ja peer-ip)
Summary: Tässä artikkelissa kerrotaan, miten IP-osoitetta käytetään VRF:ssä MCLAG:n Keepalive-linkissä (source-ip ja peer-ip) Dell Networking SONiCissa.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Edellytykset Käytämme vakiorajapintojen nimeämistä käsitteiden havainnollistamiseen. Katso artikkeli Dell Networking S-Series: Perusrajapinnan määritys - SONIC 4.0lisätietoja käyttöliittymän nimeämisestä. |
MCLAG-vertaislinkki synkronoi vertaistilan ja sitä käytetään sydämen sykkeen siirtämiseen kahden vertaisryhmän välillä. Voimme käyttää VLAN-verkolle, käyttöliittymälle, hallintaliittymälle määritettyä IP-osoitetta tähän tarkoitukseen.
Dell SONiC 4.2 -versiosta lähtien voimme käyttää IP-osoitetta ei-oletus VRF:ssä.
HUOMAUTUS:
| - Varmista, että Peer-IP on tavoitettavissa lähde-ip:lle, kun määrität sen Keepalive-linkiksi. Tarkista yhteydet ping-komennolla. - Jos kyseessä on oletusarvoinen VRF, älä käytä komentoa session-vrf. - Voimme käyttää Vlan- tai Layer 3 -rajapinnassa määritettyä IP-osoitetta Keepalive Linkille - Kun käytät Vlania Keepalive Linkinä, varmista, että käytät mclag-separate-ip: tä kokoonpanossa. Katso lisätietoja kohdasta Kun sanaa mclag-separate-IP tulisi käyttää Dell Networking Enterprise SONiC OS MF-CLI:ssä. Esimerkkimääritys
|
Konfiguraation syntaksi
| Määritys | Selitys |
|---|---|
admin@ DELLSONiC:~$ sonic-cli |
Kirjaudu Dell MF-komentoriviliittymään |
DELLSONiC# configure |
Avaa määritystila. |
DELLSONiC(config)# mclag domain <Domain ID> |
Määritä MCLAG-toimialuetunnus. 1-4095 |
DELLSONiC(config-mclag-domain-1)# peer-ip <IP address> |
Määritä Peer IP keepalivelle |
DELLSONiC(config-mclag-domain-1)# source-ip <IP address> |
Määritä keepaliven lähde-IP |
DELLSONiC(config-mclag-domain-1)# session-vrf <VRF-NAME> |
(Valinnainen) Oletusarvoisessa VRF:ssä tätä määritystä ei tarvita. |
DELLSONiC(config-mclag-domain-1)# session-vrf mgmt |
(Valinnainen) Käytä tätä komentoa, jos käytämme mgmt:tä. VRF. |
Näytteen määritys

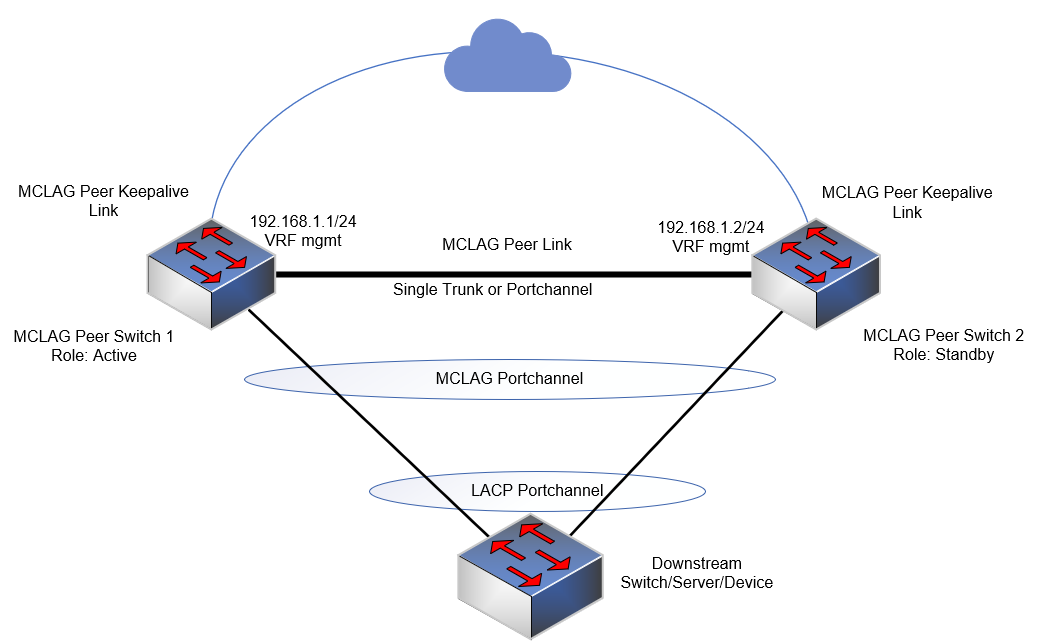

Tavoite: Mahdollistaa Keepalive-linkin määrittämisen MCLAG-vertaiskytkimessä 2. Out Of Band Management -portti on määritetty mgmt VRF -versioon, jonka IP on 192.168.1.2. Peer-IP on 192.168.1.1.
Oletetaan, että hallintaportti (kaistan ulkopuolella) on vrf mgmt: ssä ja käytämme tätä Keepalive-linkkinä.
DELLSONiC# show ip vrf VRF-NAME INTERFACES ---------------------------------------------------------------- default mgmt Management0 |
Määrittää session-vrf :n mgmt :ksi mclag-toimialueella.
admin@DELLSONiC:~$ sonic-cli DELLSONiC# configure DELLSONiC(config)# mclag domain 1 DELLSONiC(config-mclag-domain-1)# source-ip 192.168.1.2 DELLSONiC(config-mclag-domain-1)# peer-ip 192.168.1.1 DELLSONiC(config-mclag-domain-1)# session-vrf mgmt DELLSONiC(config-mclag-domain-1)# exit DELLSONiC(config)# exit DELLSONiC# |
Varmistetaan ping-testillä, että vrf mgmt:n lähde-ip 192.168.1.2:n ja peer-ip 192.168.1.1:n välillä on yhteys.
DELLSONiC# ping vrf mgmt 192.168.1.1 -I 192.168.1.2 sudo: unable to resolve host DELLSONiC: Temporary failure in name resolution PING 192.168.1.1 (192.168.1.1) from 192.168.1.2 : 56(84) bytes of data. 64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=4.73 ms 64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=1.13 ms 64 bytes from 192.168.1.1: icmp_seq=3 ttl=64 time=0.846 ms 64 bytes from 192.168.1.1: icmp_seq=4 ttl=64 time=4.71 ms 64 bytes from 192.168.1.1: icmp_seq=5 ttl=64 time=4.75 ms 64 bytes from 192.168.1.1: icmp_seq=6 ttl=64 time=1.03 ms ^C --- 192.168.1.1 ping statistics --- 6 packets transmitted, 6 received, 0% packet loss, time 5023ms rtt min/avg/max/mdev = 0.846/2.867/4.746/1.865 ms |
Antaa vahvistaa istunnon tilan. Käytä alla olevaa komentoa näytä mclagin lyhyt kuvaus .
DELLSONiC# show mclag brief Domain ID : 1 Role : standby Session Status : up ======>We can see keepalive session is up Peer Link Status : up Source Address : 192.168.1.2 Peer Address : 192.168.1.1 Session Vrf : mgmt ======>The Keepalive session use mgmt vrf Peer Link : Eth1/1 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : 0c:de:4c:81:00:0a Mclag System Mac : Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/up DELLSONiC# |
Affected Products
PowerSwitch E3200-ON Series, Dell EMC Networking N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9100-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON
, PowerSwitch Z9432F-ON
...
