Dell Networking SONiC Як використовувати IP-адресу у VRF у MCLAG Keepalive link (source-ip та peer-ip)
Summary: У цій статті пояснюється, як використовувати IP-адресу у VRF у MCLAG Keepalive link (source-ip і peer-ip) у Dell Networking SONiC.
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Instructions
Передумови Ми використовуємо стандартні імена інтерфейсів для демонстрації концепцій. Дивіться статтю Dell Networking S-Series: Базова конфігурація інтерфейсу – SONIC 4.0для отримання додаткової інформації щодо іменування інтерфейсу. |
MCLAG Peer link синхронізує стан Peer і використовується для передачі серцебиття між двома вузлами. Для цього ми можемо використовувати IP-адресу, призначену VLAN, інтерфейсу, інтерфейсу управління.
Починаючи з версії Dell SONiC 4.2, ми можемо використовувати IP-адресу в нетиповій VRF.
ПРИМІТКА:
| - Переконайтеся, що однорангова IP-адреса доступна для вихідної ip-адреси під час налаштування як посилання Keepalive. Використовуйте команду ping, щоб перевірити підключення. - Для VRF за замовчуванням не використовуйте команду session-vrf. - Ми можемо використовувати IP-адресу, призначену в інтерфейсі Vlan або Layer 3, для Keepalive Link - Під час використання Vlan як Keepalive Link переконайтеся, що в конфігурації використовується mclag-separate-ip. Зверніться до розділу Коли "mclag-separate-ip" слід використовувати в Dell Networking Enterprise SONiC OS MF-CLI для отримання додаткової інформації. Приклад конфігурації
|
Синтаксис конфігурації
| Конфігурація | Пояснення |
|---|---|
admin@ DELLSONiC:~$ sonic-cli |
Увійдіть у Dell MF-CLI |
DELLSONiC# configure |
Увійдіть у режим конфігурації. |
DELLSONiC(config)# mclag domain <Domain ID> |
Визначте ідентифікатор домену MCLAG. 1-4095 |
DELLSONiC(config-mclag-domain-1)# peer-ip <IP address> |
Налаштування однорангової IP-адреси для підтримки доступу |
DELLSONiC(config-mclag-domain-1)# source-ip <IP address> |
Налаштуйте IP-адресу джерела для keepalive |
DELLSONiC(config-mclag-domain-1)# session-vrf <VRF-NAME> |
(Необов'язково.) Для VRF за замовчуванням ця конфігурація не потрібна. |
DELLSONiC(config-mclag-domain-1)# session-vrf mgmt |
(Необов'язково.) Використовуйте цю команду, якщо ми використовуємо mgmt. VRF. |
Приклад конфігурації

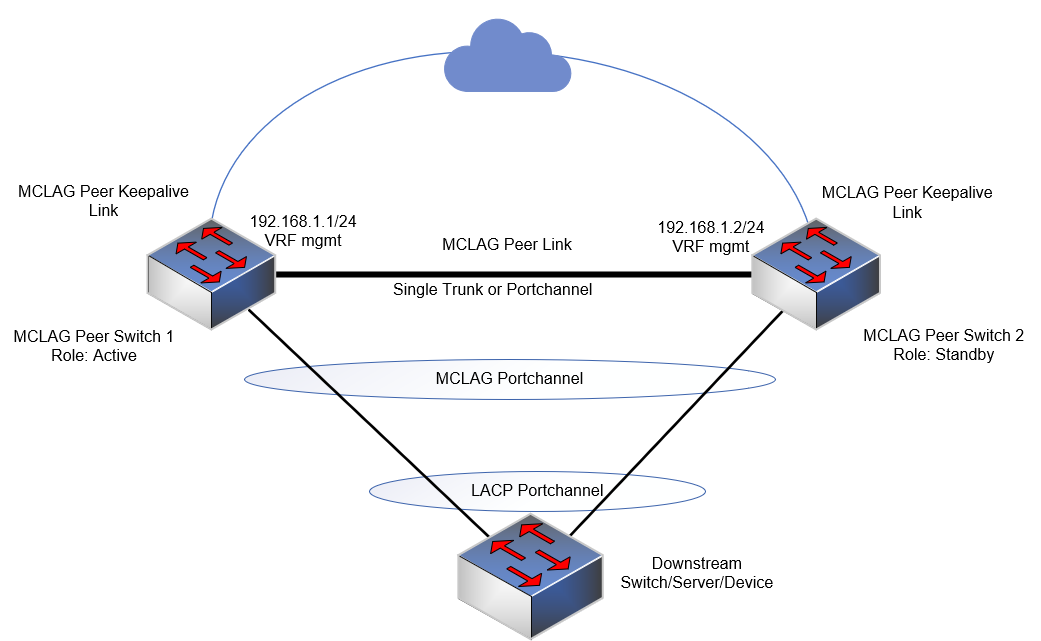

Мета: Дозволяє налаштувати посилання Keepalive в одноранговому комутаторі MCLAG 2. Порт Out Of Band Management налаштований у mgmt VRF з IP 192.168.1.2. IP-адреса однорангового вузла – 192.168.1.1.
Вважайте, що порт керування (поза діапазоном) знаходиться у vrf mgmt, і ми використовуємо його як наше посилання на Keepalive.
DELLSONiC# show ip vrf VRF-NAME INTERFACES ---------------------------------------------------------------- default mgmt Management0 |
Давайте призначимо session-vrf як mgmt у домені mclag.
admin@DELLSONiC:~$ sonic-cli DELLSONiC# configure DELLSONiC(config)# mclag domain 1 DELLSONiC(config-mclag-domain-1)# source-ip 192.168.1.2 DELLSONiC(config-mclag-domain-1)# peer-ip 192.168.1.1 DELLSONiC(config-mclag-domain-1)# session-vrf mgmt DELLSONiC(config-mclag-domain-1)# exit DELLSONiC(config)# exit DELLSONiC# |
Давайте проведемо пінг-тест, щоб переконатися, що у нас є зв'язок між source-ip 192.168.1.2 і peer-ip 192.168.1.1 у vrf mgmt.
DELLSONiC# ping vrf mgmt 192.168.1.1 -I 192.168.1.2 sudo: unable to resolve host DELLSONiC: Temporary failure in name resolution PING 192.168.1.1 (192.168.1.1) from 192.168.1.2 : 56(84) bytes of data. 64 bytes from 192.168.1.1: icmp_seq=1 ttl=64 time=4.73 ms 64 bytes from 192.168.1.1: icmp_seq=2 ttl=64 time=1.13 ms 64 bytes from 192.168.1.1: icmp_seq=3 ttl=64 time=0.846 ms 64 bytes from 192.168.1.1: icmp_seq=4 ttl=64 time=4.71 ms 64 bytes from 192.168.1.1: icmp_seq=5 ttl=64 time=4.75 ms 64 bytes from 192.168.1.1: icmp_seq=6 ttl=64 time=1.03 ms ^C --- 192.168.1.1 ping statistics --- 6 packets transmitted, 6 received, 0% packet loss, time 5023ms rtt min/avg/max/mdev = 0.846/2.867/4.746/1.865 ms |
Перевіримо статус сеансу. Скористайтеся командою показати короткий опис mclag нижче.
DELLSONiC# show mclag brief Domain ID : 1 Role : standby Session Status : up ======>We can see keepalive session is up Peer Link Status : up Source Address : 192.168.1.2 Peer Address : 192.168.1.1 Session Vrf : mgmt ======>The Keepalive session use mgmt vrf Peer Link : Eth1/1 Keepalive Interval : 1 secs Session Timeout : 30 secs Delay Restore : 300 secs System Mac : 0c:de:4c:81:00:0a Mclag System Mac : Number of MLAG Interfaces:1 ----------------------------------------------------------- MLAG Interface Local/Remote Status ----------------------------------------------------------- PortChannel1 up/up DELLSONiC# |
Affected Products
PowerSwitch E3200-ON Series, Dell EMC Networking N3200-ON, PowerSwitch S5212F-ON, PowerSwitch S5224F-ON, PowerSwitch S5232F-ON, PowerSwitch S5248F-ON, PowerSwitch S5296F-ON, PowerSwitch Z9100-ON, PowerSwitch Z9264F-ON, PowerSwitch Z9332F-ON
, PowerSwitch Z9432F-ON
...
