Guide de démontage et de retrait des composants remplaçables par l’utilisateur (CRU) sur les systèmes OptiPlex 9030 tout-en-un (AIO)

Sommaire: Cet article est un guide pour le retrait des pièces de l’ordinateur de bureau OptiPlex 9030 AIO que, selon Dell, tout client peut retirer en toute sécurité.

Cet article s’applique à Cet article ne s’applique pas à Cet article n’est lié à aucun produit spécifique. Toutes les versions de produits ne sont pas identifiées dans cet article.
Consulter d’autres ressources

Symptômes

Ces guides vous guident pas à pas pour retirer en toute sécurité les composants remplaçables par l’utilisateur (CRU) sur les ordinateurs de bureau Dell OptiPlex 9030 AIO. (Les CRU sont les composants de l’ordinateur qui peuvent être retirés ou remplacés sans l’aide d’un ingénieur.) Ces guides incluent également des images faisant référence aux éléments impliqués.

Sommaire :

  1. Guide de retrait des pièces remplaçables par l’utilisateur
  2. Instructions de suppression



Guide de retrait



Si ces guides ne couvrent pas ce que vous cherchez à faire, consultez le manuel de votre ordinateur.

L’article ci-dessous fournit des informations sur les pratiques de sécurité à prendre en compte avant de travailler avec du matériel électrique.


Retour au début

Cause

Sans objet.

Résolution



Instructions de suppression



Remarque : cliquez sur le titre de la section que vous souhaitez ouvrir ci-dessous afin d’afficher son contenu.



|



outils recommandés

1 Petit tournevis cruciforme 2 Pointe en plastique
3 Petit tournevis à tête plate



  1. Instructions à suivre avant de retirer le socle du système :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

  2. Illustration.

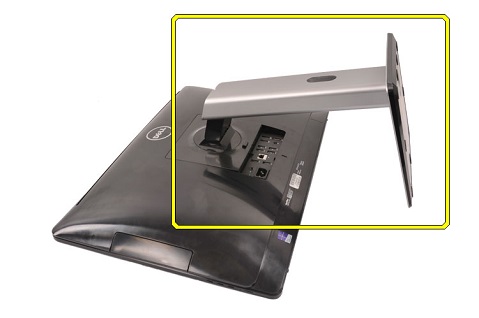

Socle tout-en-un 9030 01

  1. Placez le châssis sur son écran et appuyez sur le bouton de verrouillage du loquet, puis soulevez le socle pour le retirer du châssis.

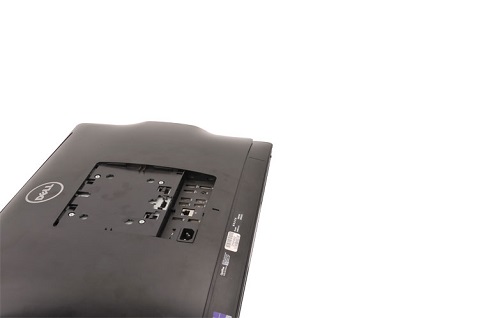

Socle tout-en-un 9030 03

  1. Opération terminée

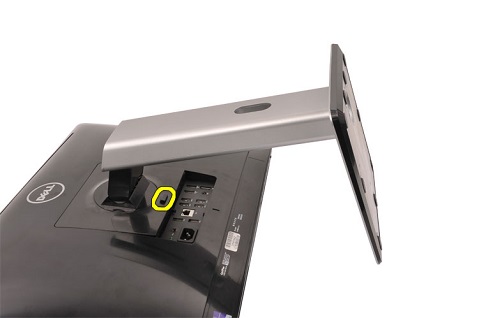

Socle tout-en-un 9030 02



  1. Instructions à suivre avant de retirer le capot arrière :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système.

  2. Illustration.

Capot arrière tout-en-un 9030 01

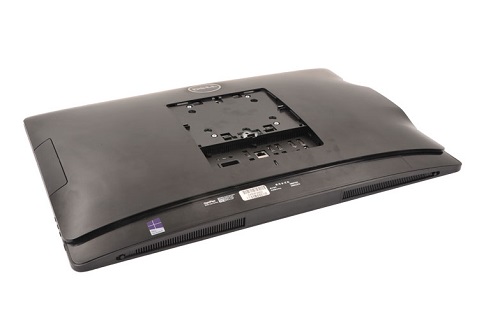

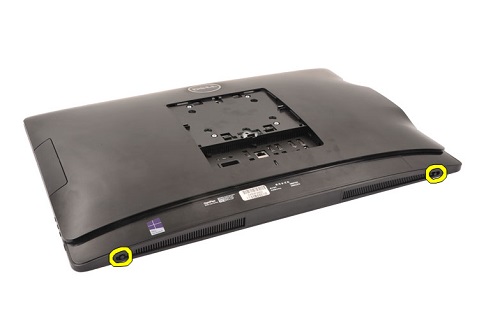

  1. Tout en laissant le châssis sur l’écran LCD, déverrouillez les deux (2) loquets en bas du châssis.

Capot arrière tout-en-un 9030 02

  1. Utilisez un objet en plastique plat pour déverrouiller les languettes situées sur la partie inférieure du cache arrière.

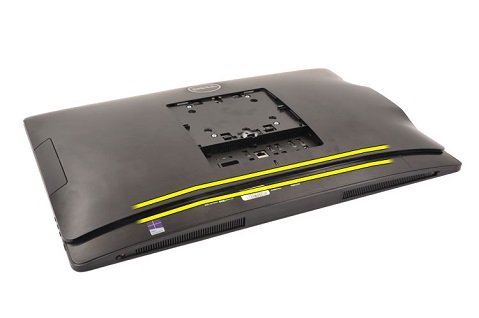

Capot arrière tout-en-un 9030 03

  1. Retirez le capot arrière.

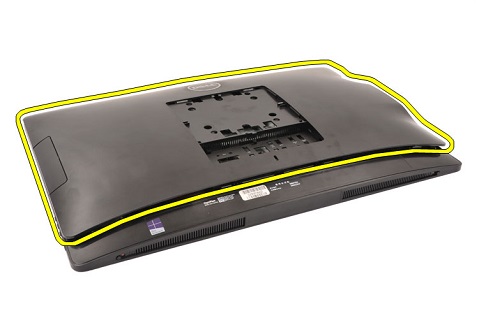

Capot arrière tout-en-un 9030 04

  1. Opération terminée

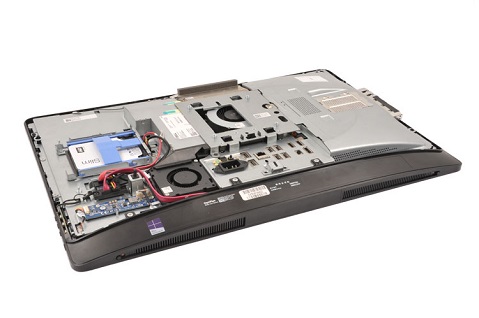

Capot arrière tout-en-un 9030 05



  1. Instructions à suivre avant de retirer le cache de la carte système :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système et le capot arrière.

  2. Illustration.

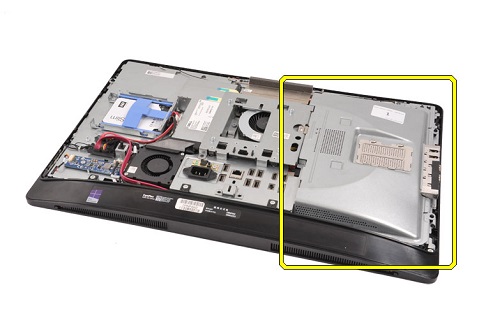

Capot de la carte système tout-en-un 9030 01

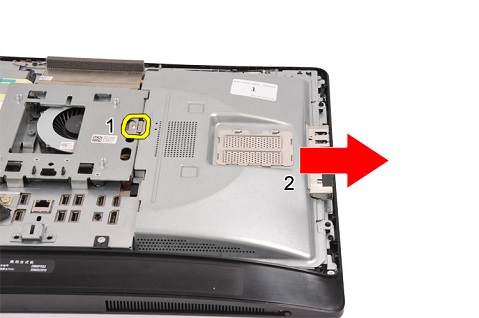

  1. Appuyez sur le loquet de déverrouillage (1) où le capot se rattache au support VESA. Tirez le capot vers la droite (2) du châssis.

Capot de la carte système tout-en-un 9030 02

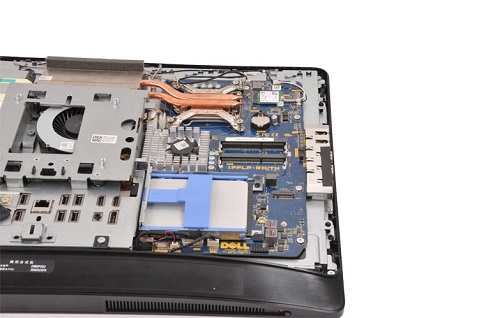

  1. Opération terminée

Capot de la carte système tout-en-un 9030 03



  1. Instructions à suivre avant de retirer le conduit de ventilateur :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système, le capot arrière et le cache de la carte système.

  2. Illustration.

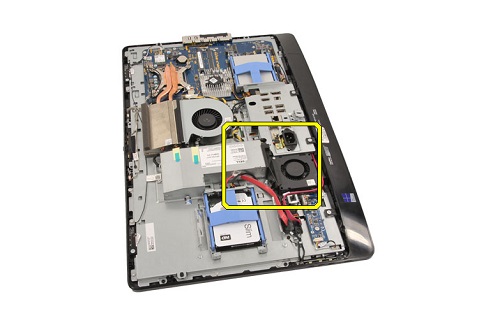

Conduit de ventilation AIO 9030 01

  1. Retirez une des vis du conduit.

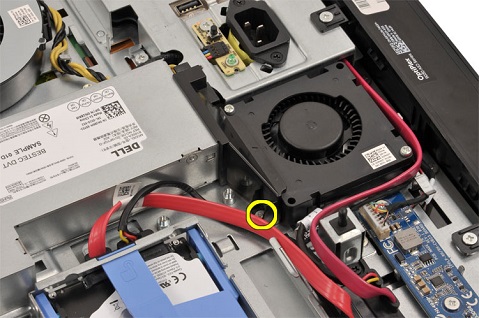

Conduit de ventilation AIO 9030 02

  1. Soulevez délicatement le conduit pour le retirer de l’ordinateur.

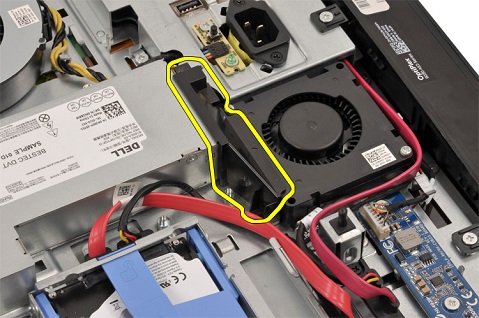

Conduit de ventilation AIO 9030 03

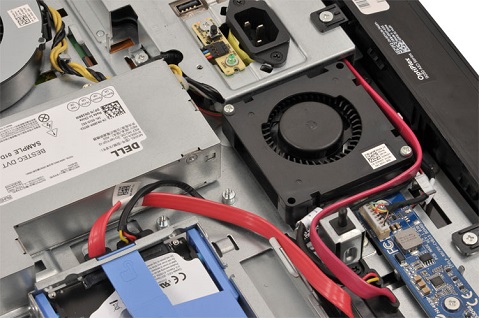

  1. Opération terminée

Conduit de ventilation AIO 9030 04



  1. Instructions à suivre avant de retirer le cache du support VESA :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système, le capot arrière et le cache de la carte système.

  2. Illustration.

VESA AIO 9030 01

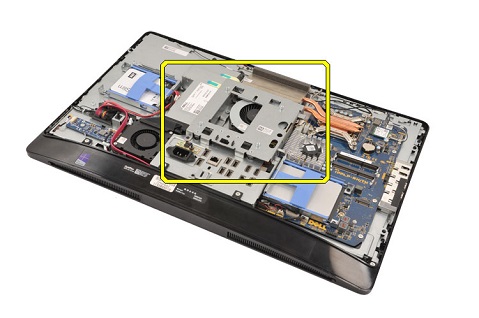

  1. Retirez les cinq (5) vis qui fixent le cache de montage VESA à l’ordinateur.

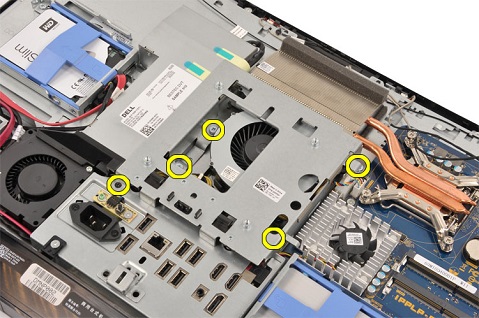

VESA AIO 9030 02

  1. Retirez délicatement le cache de montage VESA de l’ordinateur.

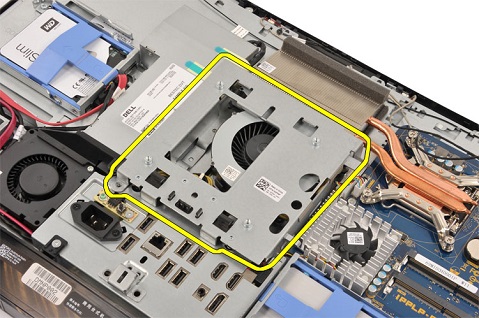

VESA Tout-en-un 9030 03

  1. Opération terminée

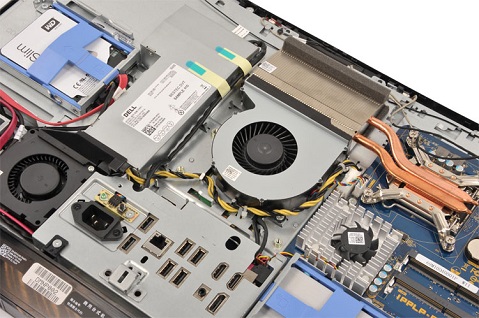

VESA AIO 9030 04



  1. Instructions à suivre avant de retirer le cache du compartiment mémoire :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système et le capot arrière.

  2. Illustration.

Cache de mémoire AIO 9030 01

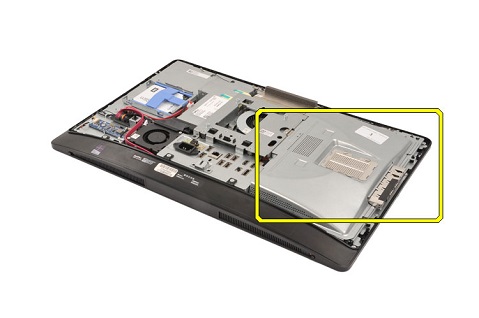

  1. Soulevez le cache et retirez-le.

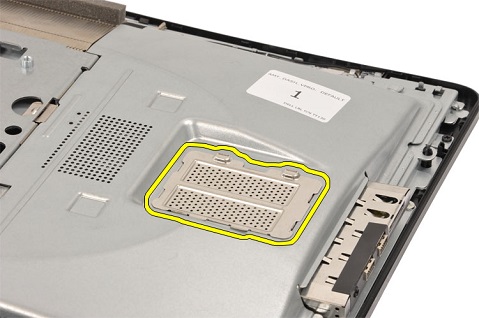

Cache de mémoire AIO 9030 02

  1. Opération terminée

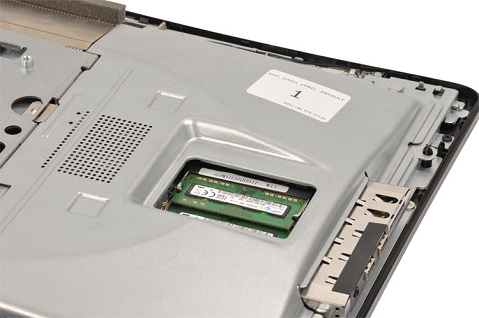

Cache de mémoire AIO 9030 03



  1. Instructions à suivre avant de retirer la mémoire :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système, le capot arrière et le cache du compartiment mémoire.

  2. Illustration.

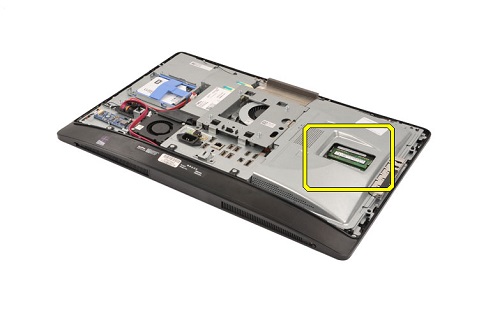

Mémoire AIO 9030 01

  1. Éloignez les pattes l’une de l’autre pour libérer la mémoire.

Mémoire AIO 9030 02

  1. Retirez la mémoire.

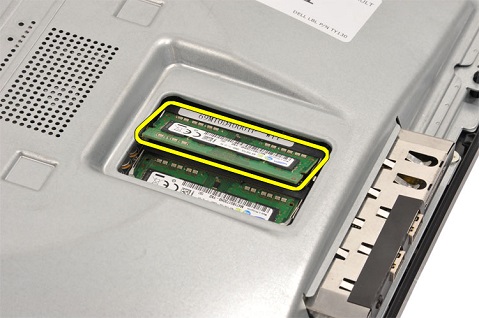

Mémoire AIO 9030 03

Remarque : Répétez les étapes 3 et 4 pour tous les modules DIMM (Dual Inline Memory Module) supplémentaires installés.

  1. Opération terminée

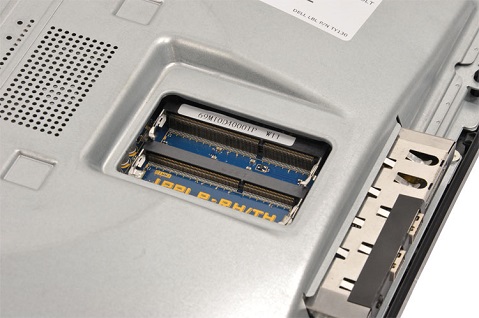

Mémoire AIO 9030 04



  1. Instructions à suivre avant de retirer le lecteur optique (CD-ROM, DVD) :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système et le capot arrière.

  2. Illustration.

DVD AIO 9030 01

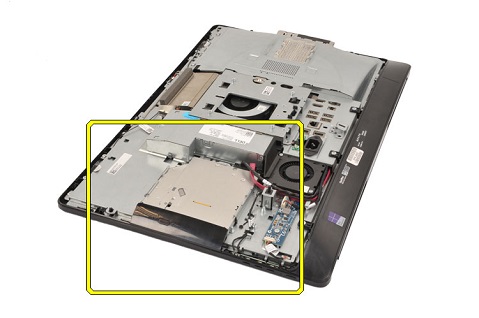

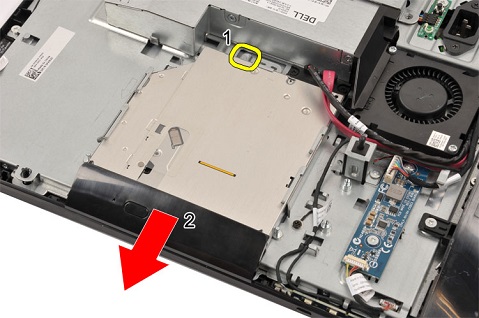

  1. Appuyez sur le loquet de déverrouillage (1) à l’arrière du lecteur et tirez le lecteur pour le sortir du châssis (2).

DVD AIO 9030 02

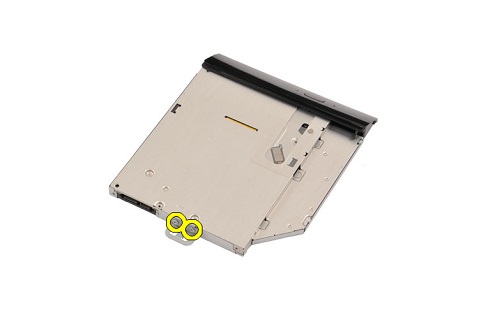

  1. Retirez les deux (2) vis du loquet situé à l’arrière du lecteur et retirez le loquet du lecteur.

DVD AIO 9030 03

  1. Opération terminée

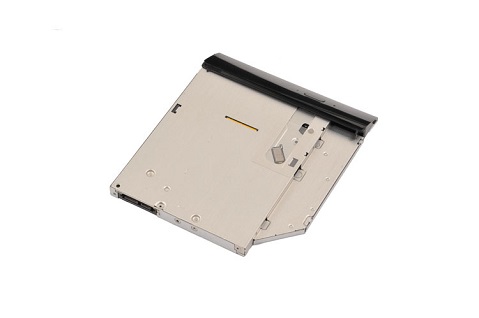

DVD AIO 9030 04



  1. Instructions à suivre avant de retirer la carte du convertisseur :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système et le capot arrière.

  2. Illustration.

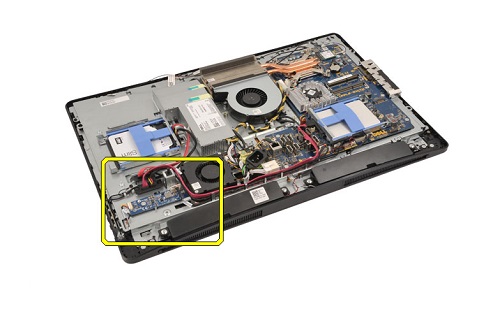

Converter AIO 9030 01

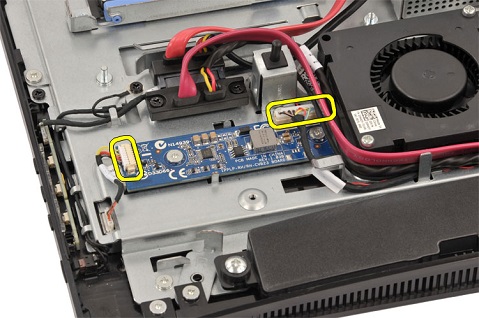

  1. Retirez les deux (2) câbles de la carte du convertisseur.

Converter AIO 9030 02

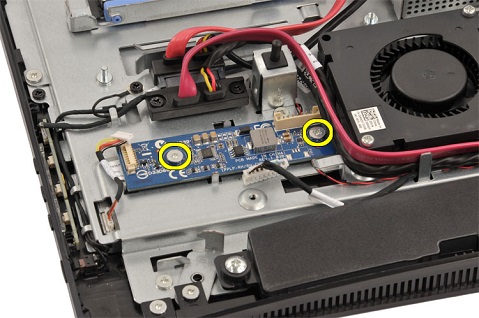

  1. Retirez les deux (2) vis qui fixent la carte du convertisseur à l’ordinateur.

Converter AIO 9030 03

  1. Retirez délicatement la carte du convertisseur de l’ordinateur.

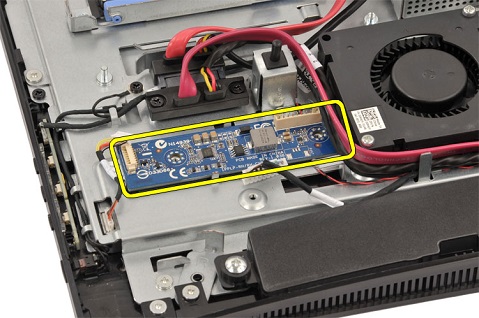

Converter AIO 9030 04

  1. Opération terminée

Converter AIO 9030 05



  1. Instructions à suivre avant de retirer le disque dur :

    1. Veillez à sauvegarder toutes les données avant d’installer ou de désinstaller tout matériel.

    2. Débranchez également de l’ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l’ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le socle du système, le capot arrière et le cache de la carte système.

  2. Illustration.

Disque dur tout-en-un 9030 01

  1. Le disque dur principal se trouve sur le côté droit de l’ordinateur sous la mémoire. Appuyez sur la languette en plastique (1), puis tirez le disque dur vers la droite du châssis pour le retirer.

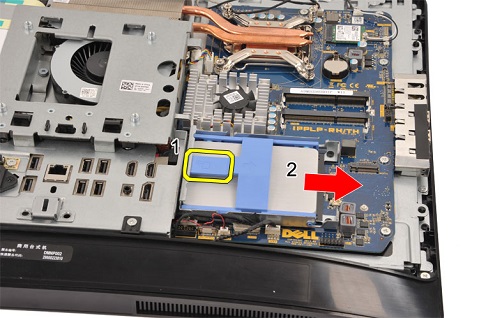

Disque dur tout-en-un 9030 02

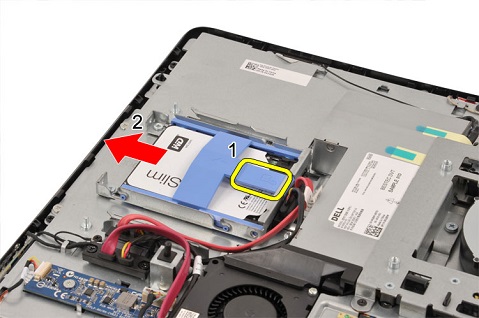

  1. Le disque dur secondaire se trouve sur le côté gauche de l’ordinateur au-dessus de la carte du convertisseur. Appuyez sur la languette en plastique (1), puis tirez le disque dur vers la gauche du châssis pour le retirer.

Disque dur tout-en-un 9030 03

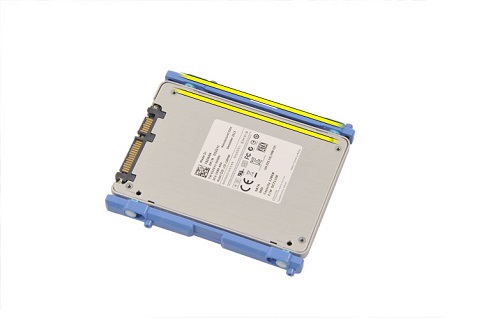

  1. Retirez les bandes en plastique des deux côtés du disque dur.

Disque dur tout-en-un 9030 04

  1. Opération terminée

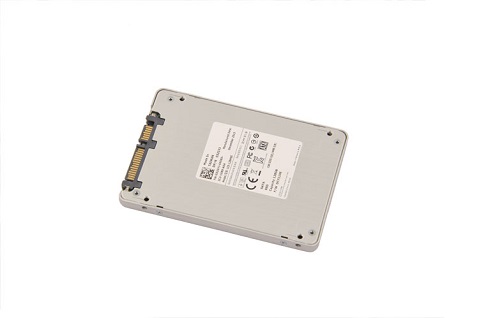

Disque dur tout-en-un 9030 05



Renseignements supplémentaires

Retour au début



Si vous avez besoin d’une aide supplémentaire, contactez le support technique.
