Riepilogo: Il seguente articolo fornisce una guida visiva al computer desktop OptiPlex 7780 All In One (AIO). Elenca le porte esterne e le funzioni del computer.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.

Scopri le altre risorse

Sintomi

Nota: per una descrizione dettagliata di ogni singola posizione, fare riferimento ai manuali di sistema su www.dell.com/support

Causa

Vista anteriore

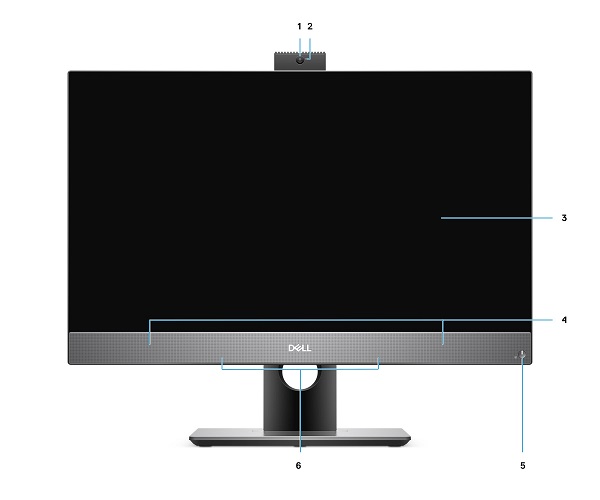

Vista anteriore del sistema 7780

Figura 1. Vista anteriore

1	Full HD Webcam	2	LED di stato della fotocamera
3	Display	4	Altoparlanti
5	Pulsante di alimentazione e LED di stato dell'alimentazione	6	Microfoni array

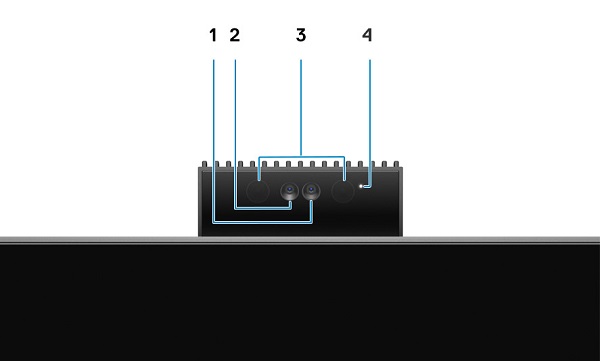

Vista della fotocamera retraibile del sistema 7780

Figura 2. Vista della fotocamera retraibile

1	Fotocamera	2	Fotocamera a infrarossi
3	Emettitore a infrarossi	4	LED di stato della fotocamera

Torna all'inizio

Risoluzione

Vista posteriore

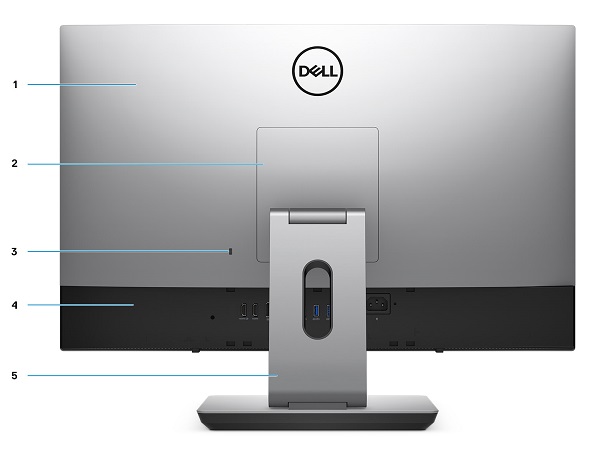

Vista posteriore del sistema 7780

Figura 3. Vista posteriore

1	Coperchio posteriore	2	Coperchio del supporto
3	Slot per cavo di sicurezza Kensington	4	Coperchio inferiore
5	Supporto

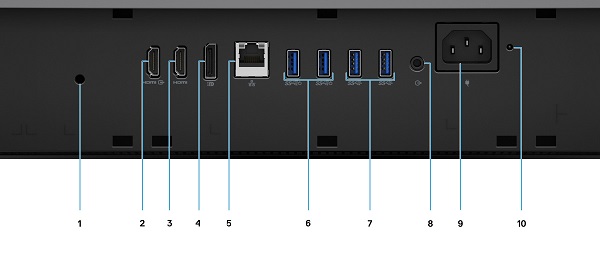

Vista delle porte posteriori del sistema 7780

Figura 4. Vista porte posteriori

1	Foro della vite del copricavo	2	Connettore HDMI-In
3	Connettore HDMI-Out HDMI 1.4b per scheda grafica UMA HDMI 2.0 per scheda grafica dedicata	4	Connettore DP++ 1.4/HDCP 2.3
5	Connettore Ethernet (NIC) (10/100/1000 Mb/s)	6	Connettore USB 3.2 Gen2 Type-A con 2 Smart Power On
7	2 connettori USB 3.2 Gen2 Type-A	8	Connettore audio Line-out
9	Connettore di alimentazione	10	LED di stato PSU
