OptiPlex 7780：電腦視覺指南
Riepilogo: 下列文章提供 OptiPlex 7780 多合一 （AIO） 桌上型電腦的視覺指南。它列出電腦的外接式埠和功能。
Questo articolo si applica a
Questo articolo non si applica a
Questo articolo non è legato a un prodotto specifico.
Non tutte le versioni del prodotto sono identificate in questo articolo.
Sintomi
Causa
前視圖

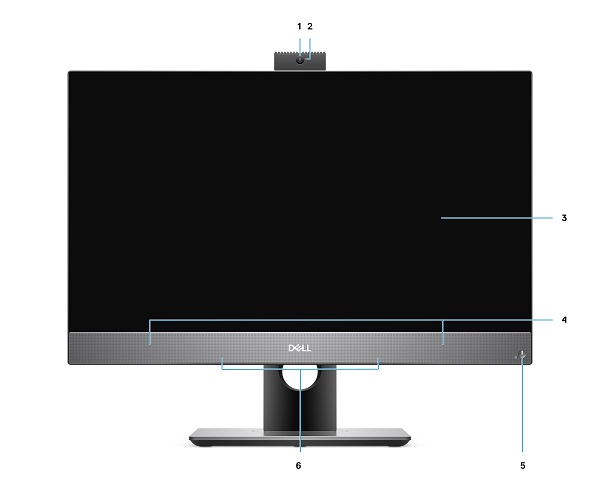

（圖.1前視圖）
| 1 | Full HD 網路攝影機 | 2 | 相機狀態 LED |
| 3 | 顯示器 | 4 | 喇叭 |
| 5 | 電源按鈕和電源狀態 LED | 6 | 陣列麥克風 |

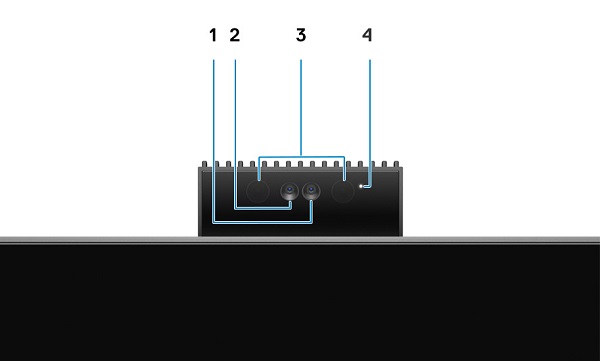

（圖.2 伸縮式攝影機視圖）
| 1 | 相機 | 2 | 紅外線攝影機 |
| 3 | 紅外線發射器 | 4 | 相機狀態 LED |
Risoluzione
後視圖

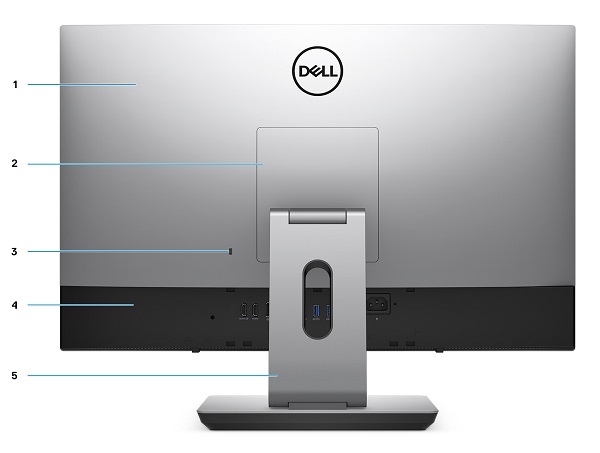

（圖.3後視圖）
| 1 | 背蓋 | 2 | 底座護蓋 |
| 3 | Kensington 安全纜線插槽 | 4 | 底蓋 |
| 5 | 底座 |

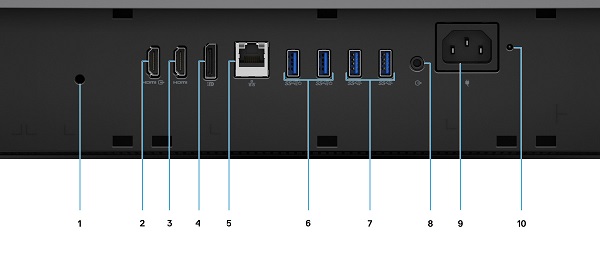

（圖.4後埠視圖）
| 1 | 纜線蓋螺絲孔 | 2 | HDMI 輸入連接器 |
| 3 | HDMI 輸出連接器
|
4 | DP++ 1.4/HDCP 2.3 連接器 |
| 5 | 乙太網路 （NIC） 連接器 （10/100/1000 Mbps） | 6 | USB 3.2 Gen 2 Type-A 連接器 （支援 Smart Power On x2） |
| 7 | USB 3.2 Gen 2 Type-A 連接器 x2 | 8 | 訊號線輸出音訊連接器 |
| 9 | 電源連接器 | 10 | PSU 狀態 LED |
下視圖

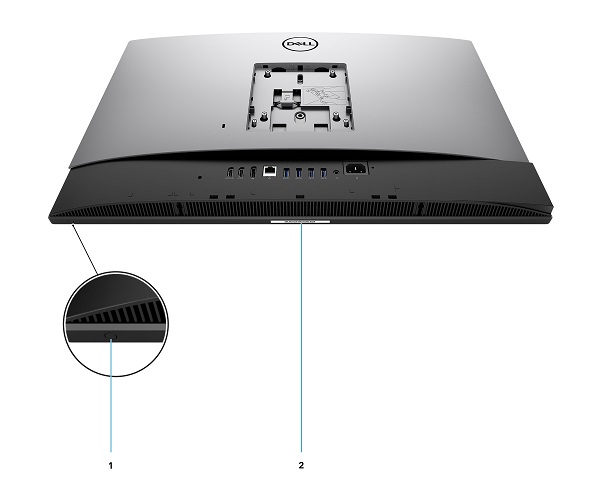

（圖.5底視圖）
| 1 | 顯示器內建自我測試按鈕 | 2 | 產品服務編號位置 |
左側視圖

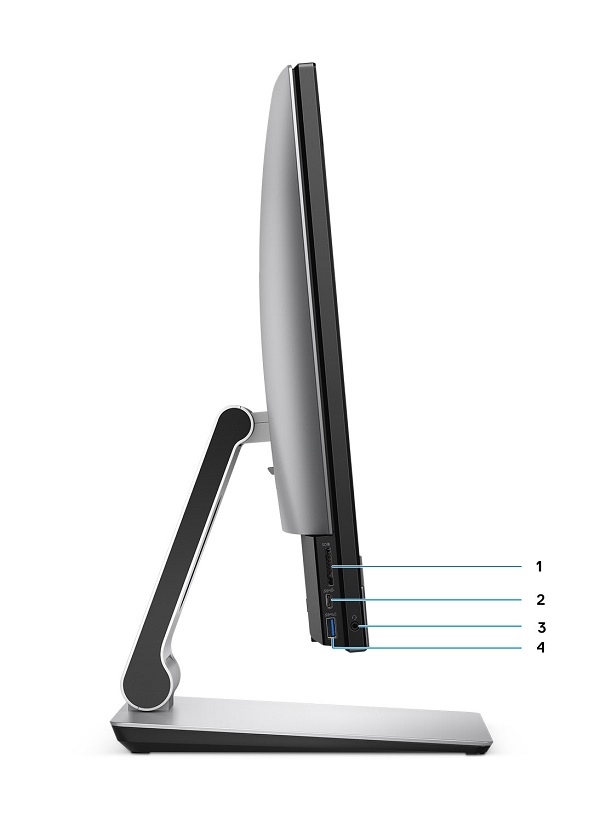

（圖.6左側視圖）
| 1 | SD 4.0 讀卡機 | 2 | USB 3.2 Gen 2 Type-C 連接器 |
| 3 | 通用音效連接器 | 4 | USB 3.2 Gen1 Type-A 連接器，含 PowerShare |
右側視圖

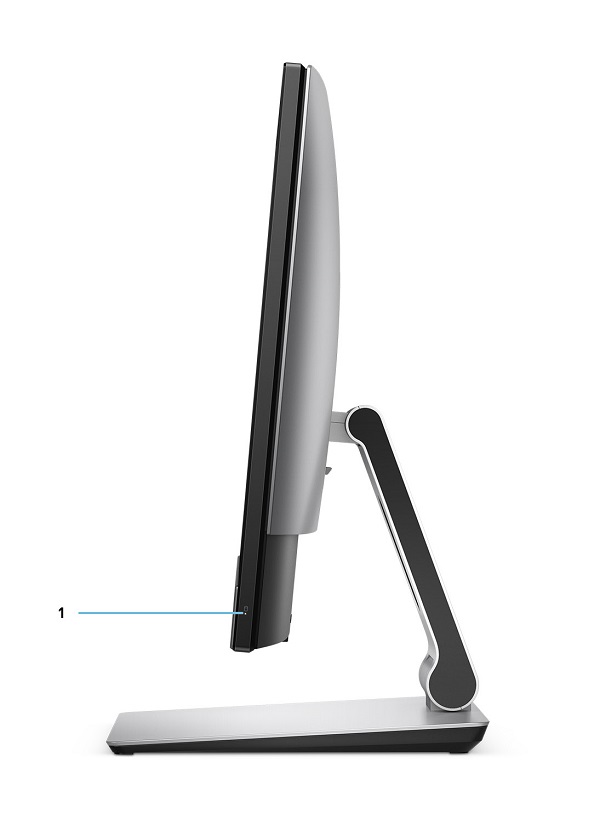

（圖.7右側視圖）
| 1 | 硬碟狀態 LED |
