OptiPlex 7780: Visual Guide для вашого комп'ютера
Riepilogo: У наступній статті наведено візуальний посібник із настільного комп'ютера OptiPlex 7780 All In One (AIO). У ньому перелічено зовнішні порти та функції вашого комп'ютера.
Questo articolo si applica a
Questo articolo non si applica a
Questo articolo non è legato a un prodotto specifico.
Non tutte le versioni del prodotto sono identificate in questo articolo.
Sintomi
Примітка. Для більш детального опису кожної локації, будь ласка, перейдіть до інструкцій до системи за адресою www.dell.com/support
Зміст:
Causa
Вид спереду

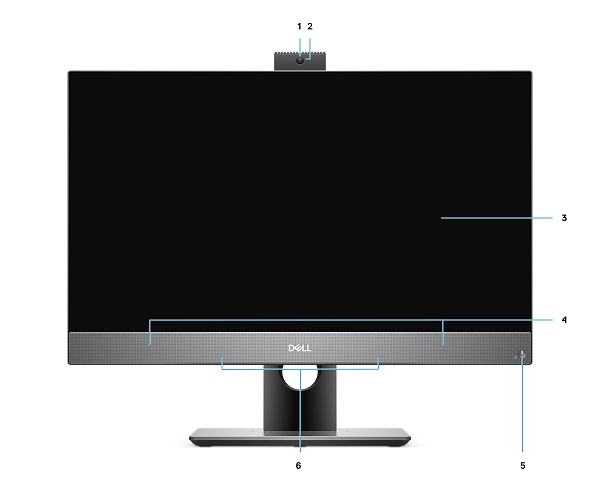

(Рис.1 Вигляд спереду)
| 1 | Веб-камера Full HD | 2 | Світлодіодний індикатор стану камери |
| 3 | Відображення | 4 | Динаміки |
| 5 | Кнопка живлення та світлодіод стану живлення | 6 | Масивні мікрофони |

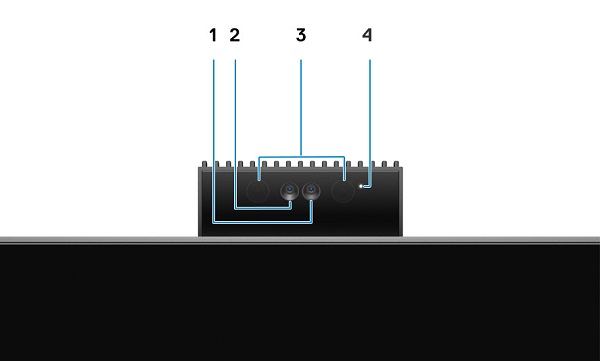

(Рис.2 Вигляд висувної камери)
| 1 | Камери | 2 | Інфрачервона камера |
| 3 | Інфрачервоний випромінювач | 4 | Світлодіодний індикатор стану камери |
Risoluzione
Вид ззаду

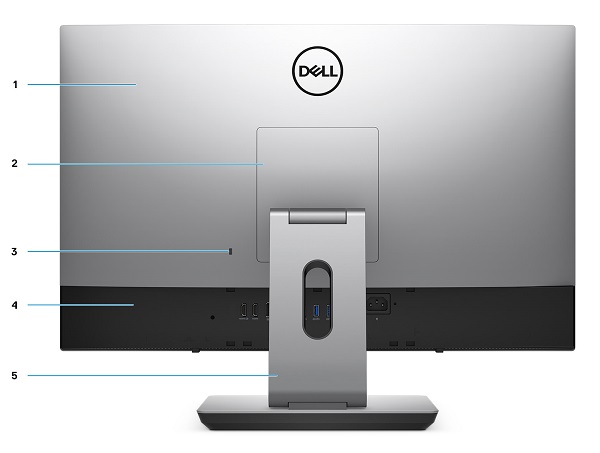

(Рис.3 Вид ззаду)
| 1 | Задня обкладинка | 2 | Кришка підставки |
| 3 | Кенсінгтонський гніздо для захисного кабелю | 4 | Нижня кришка |
| 5 | Стояти |

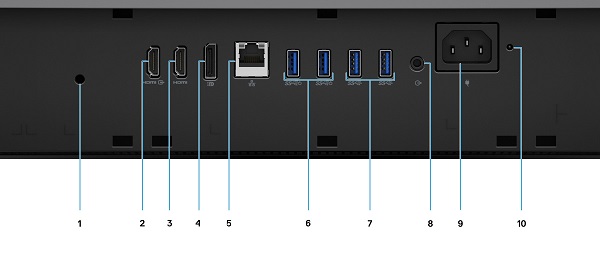

(Рис.4 Вигляд задніх портів)
| 1 | Отвір для гвинта кришки кабелю | 2 | Роз'єм HDMI-In |
| 3 | Роз'єм HDMI-Out
|
4 | Роз'єм DP++ 1.4/HDCP 2.3 |
| 5 | Роз'єм Ethernet (NIC) (10/100/1000 Мбіт/с) | 6 | Роз'єм USB 3.2 Gen2 Type-A з розумним живленням на x2 |
| 7 | Роз'єм USB 3.2 Gen2 Type-A x2 | 8 | Лінійний аудіороз'єм |
| 9 | Роз'єм живлення | 10 | Світлодіод стану блоку живлення |
Вид знизу

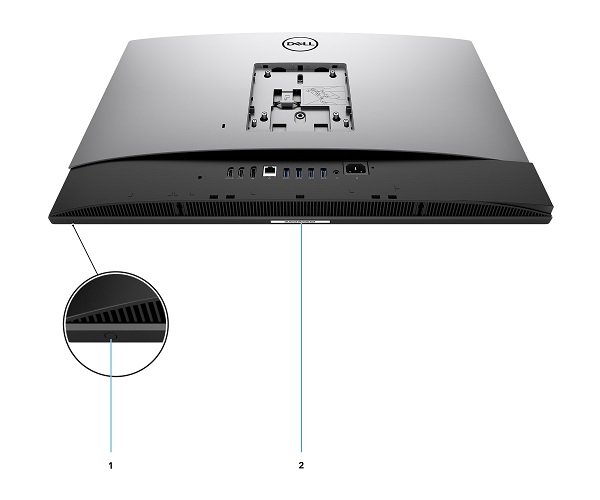

(Рис.5 Вигляд знизу)
| 1 | Відображення вбудованої кнопки самоперевірки | 2 | Розташування сервісного тегу |
Вигляд зліва

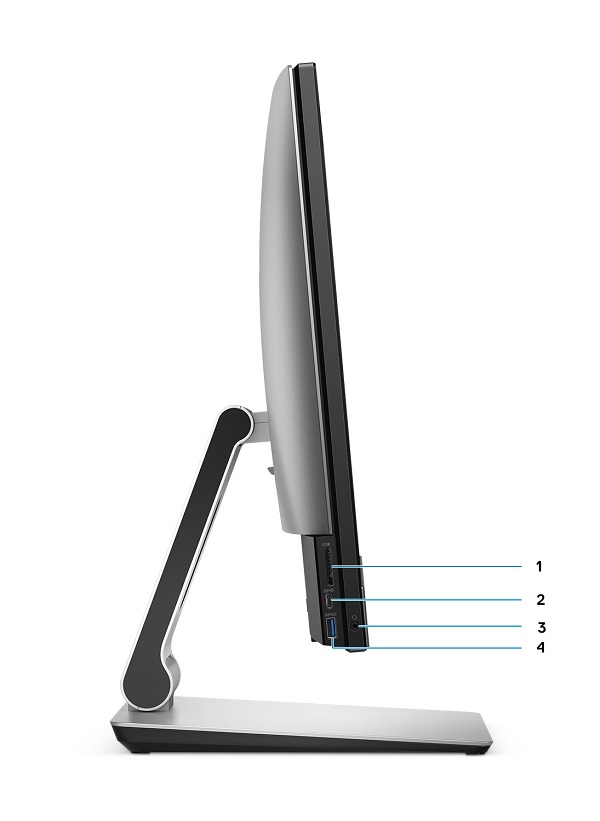

(Рис.6 Вигляд зліва)
| 1 | SD 4.0 Кардрідер | 2 | Роз'єм USB 3.2 Gen2 Type-C |
| 3 | Універсальний аудіороз'єм | 4 | Роз'єм USB 3.2 Gen1 Type-A з PowerShare |
Вигляд праворуч

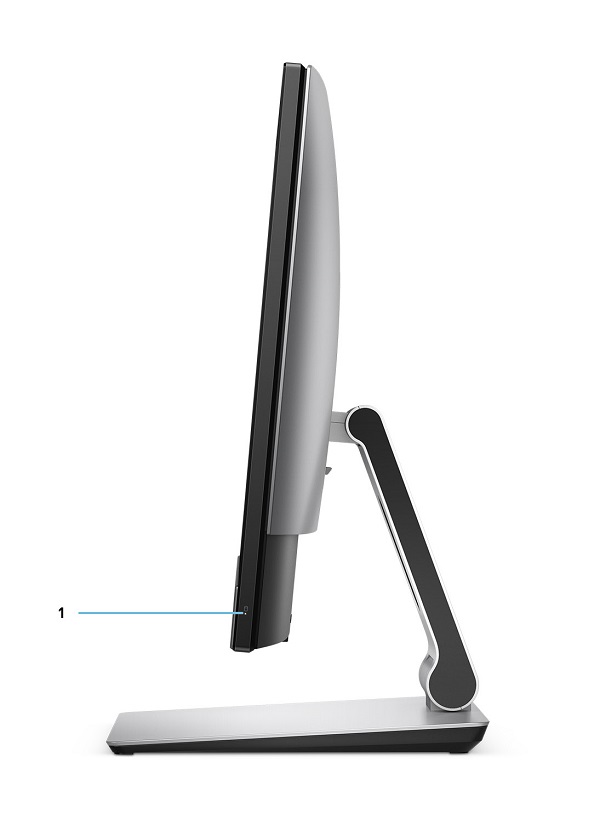

(Рис.7 Вигляд праворуч)
| 1 | Світлодіод стану жорсткого диска |
