Ein Referenzhandbuch für die Diagnoseanzeigen von XPS Laptops

Integrierte Diagnoseanzeigen haben bei Dell XPS-Laptops eine lange Tradition. Sie geben an, wo während des Power-On Self-Test (POST) ein Laptop Probleme aufweist. Bei diesen Anzeigen kann es sich um hörbare Pieptöne, Netzschalter, die verschiedene Zustände und Farben anzeigen, spezifische Diagnose-LEDs oder eine Kombination davon handeln.

Der folgende Artikel stellt ein Referenzhandbuch für die für jedes Modell verfügbaren Codes dar und erklärt, was diese Codes im Einzelnen bedeuten. Diese sind je nach Modell und Jahr verschieden. Diese Indikatoren sind nur ein Ausgangspunkt. Sie helfen dabei, das Troubleshooting einzugrenzen, um die Ursache Ihres aktuellen Problems zu identifizieren. Jeder Kontakt mit dem technischen Support für weitere Unterstützung erfordert ebenfalls diese Indikatoren.

Hier finden Sie einige Ressourcen zu Ein Referenzhandbuch für die Diagnoseanzeigen von XPS Desktop und das Verständnis der Signaltoncodes auf einem Dell Laptop.

Sie verwenden einen anderen Dell Laptop? Abreise:

• Ein Referenzhandbuch für die Diagnoseanzeigen des Vostro-Laptops
• Ein Referenzhandbuch für die Diagnoseanzeigen von Inspiron Laptops

Inhaltsverzeichnis:

1. Diagnose-LEDs für die XPS-Laptopserie (2014 bis 2025)
2. Diagnose-LEDs für die XPS-Laptop-Serie (2008 bis 2014)
3. Diagnose-LEDs für die XPS-Laptop-Serie (vor 2008)
4. XPS-Laptop – akustische Signaltoncodes
5. Glossar der Akronyme

Diagnose-LEDs für die XPS-Laptopserie (2014 bis 2025)

Bei dieser Serie wurden die Signaltöne der Diagnoseanzeige größtenteils von diesen Laptops entfernt. Stattdessen blinkt der Betriebsschalter nun mit einem Farbwechselmuster, um anzuzeigen, wo ein Problem vorliegt.

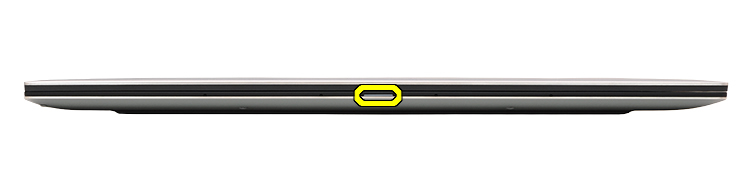

LED-Status Akkuladestand/Akkustatus

Hinweis: Diagnose-Fehlercodes haben Vorrang vor jeder anderen Verwendung der LED. Beispielsweise werden Akkucodes für niedrigen Akkustand oder Akkuausfallsituationen nicht angezeigt, wenn Diagnose-Fehlercodes angezeigt werden.

Stromversorgung	Status	Energiestatus	Beschreibung
Netzadapter	Aus	S0–S5	Vollständig geladen
	Weiß	S0–S5	Laden
Akku	Aus	S0–S5	Akku entladen
	Stetig gelb	S0–S5	Niedrig bis kritisch niedrig

• S0 - EIN - Laptop ist eingeschaltet
• S4 – Ruhezustand – Laptop befindet sich im Ruhezustand
• S5 – AUS – Laptop ist ausgeschaltet

Diagnose-LEDs

Hinweis: Das Blinkmuster besteht aus zwei Ziffernfolgen. Die erste Gruppe (gelb blinkt) und die zweite Gruppe (weiß blinkt).

• Erste Gruppe: Die Akku-LED blinkt gelb bis zu neunmal und pausiert 1,5 Sekunden vor dem Ausführen der zweiten Gruppe.
• Zweite Gruppe: Die Akku-LED blinkt weiß bis zu neunmal und pausiert dann 3 Sekunden lang, bevor die erste Gruppe erneut ausgeführt wird.

Beispiel: Es wurde kein Arbeitsspeicher erkannt (2, 3). Die Akku-LED blinkt zweimal gelb, gefolgt von einer Pause, blinkt dann dreimal weiß, gefolgt von einer Pause usw. Dieses Muster wird fortgesetzt, bis der Laptop ausgeschaltet ist.

Betriebsanzeige-LED		Problembeschreibung	Lösungsvorschlag
Gelb	Weiß
2	1.	CPU-Fehler	Führen Sie die Intel CPU Diagnosehilfsprogramme aus Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Hilfe zu erhalten.
2	2.	Hauptplatine: BIOS-ROM-Fehler	BIOS auf die neueste Version aktualisieren Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
2	3.	Kein Memory/RAM gefunden	Prüfen Sie, ob Speicher installiert ist Weitere Speicher-Fehlerbehebung
2	4.	Arbeitsspeicherfehler (RAM-Fehler)	Setzen Sie das Speichermodul neu ein. Führen Sie weitere Speicher-Fehlerbehebung durch
2	5.	Unzulässiger Speicher installiert	Setzen Sie das Speichermodul neu ein. Führen Sie weitere Speicher-Fehlerbehebung durch
2	6.	Systemplatinen-/Chipsatzfehler	BIOS auf die neueste Version aktualisieren Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
2	7.	LCD-Fehler	BIOS auf die neueste Version aktualisieren Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3	1.	CMOS-Batteriefehler	Beheben Sie Probleme mit der CMOS-Batterie Wenn das Problem weiterhin auftritt, wenden Sie sich an den technischen Support, um weitere Informationen zur Fehlerbehebung zu erhalten.
3	2.	PCI- oder Videokarten-/Chipfehler	Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3	3.	BIOS-Wiederherstellung 1	Wiederherstellungs-Image nicht gefunden Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3	4.	BIOS-Wiederherstellung 2	Recovery Image gefunden aber ungültig Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3	5.	Stromschienenfehler	Im EC ist ein Fehler bezüglich der Stromsequenzierung aufgetreten Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3	6.	SBIOS Flash-Beschädigung	Beschädigte Aktualisierung von SBIOS erkannt Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.
3	7.	ME-Fehler	Zeitüberschreitung beim Warten auf Antwort auf HECI-Meldung von ME Wenden Sie sich zur weiteren Störungsbehebung an den technischen Support.

Zurück zum Anfang

---

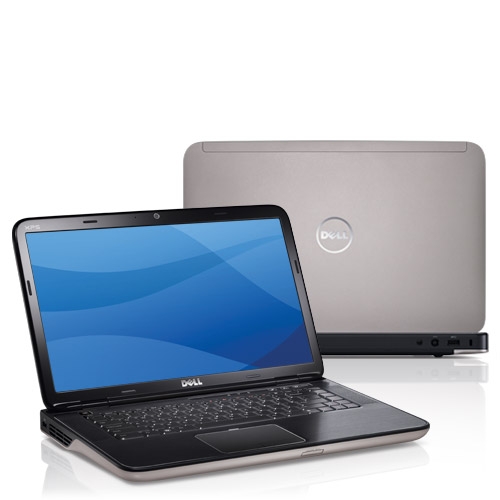

Diagnose-LEDs für die XPS-Laptop-Serie (2008 bis 2014)

Laptops verwendeten in diesem Zeitraum nur LED-Zustände, um den Akku- und Festplattenstatus anzuzeigen. Das aufleuchtende XPS-Logo auf dem Gehäuse zeigt den Status des Netzschalters an. (Im Abschnitt "Signaltoncode" finden Sie Diagnoseanzeigen für diese Modelle.)

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.

Betriebsschalter: LED-Anzeige mit XPS-Logo

LED Status	Systemstatus
Stetig weiß	Ein
Blinkt weiß	Stand-by
Aus	Aus/Ruhezustand

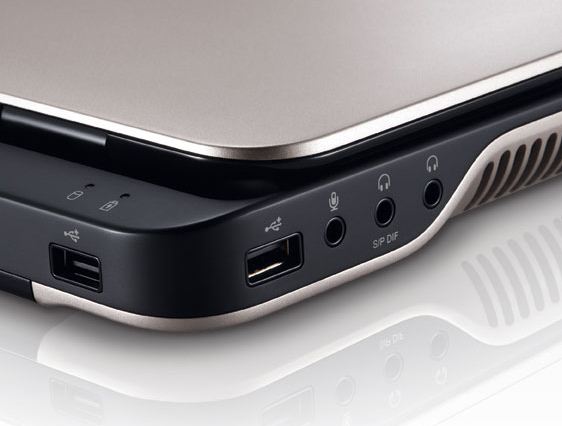

Akkustatusanzeigen

	LED Status	Systemstatus	Ladezustand des Akkus
Netzadapter	Stetig weiß	Ein, Standby, Aus und Ruhezustand	Laden
	Aus	Ein, Standby, Aus und Ruhezustand	Vollständig geladen
Akku	Stetig gelb	Ein und Stand-by	Niedriger Akkuladestand (<=10 %)
	Aus	Ein, Standby, Aus und Ruhezustand Aus und Ruhezustand	Wird nicht geladen

Zurück zum Anfang

---

Diagnose-LEDs für die XPS-Laptop-Serie (vor 2008)

In dieser Serie wurden Betriebsschalter-LED-Status und ein Diagnose-LED-Paket auf Laptops verwendet.

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.

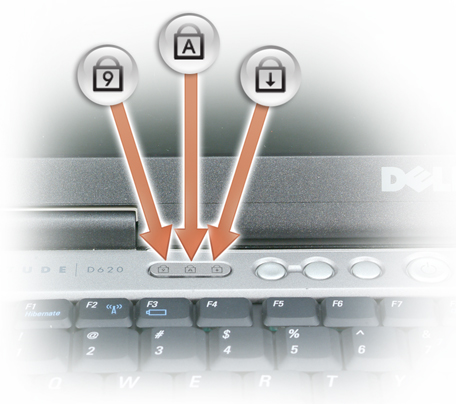

System-LEDs

Diese Modelle hatten einen Block mit Tastatur-Status-LEDs an der Vorderseite des Gehäuses, die entweder grün leuchteten, grün blinkten oder aus waren. In der folgenden Tabelle wird beschrieben, was diese angeben.

Symbol	Beschreibung
	Feststelltastenanzeige – Leuchtet auf, wenn die Feststelltaste aktiviert ist
	Rollen-Tastenanzeige – Leuchtet auf, wenn die Rollen-Tastenfunktion aktiviert ist
	Num-Tastenanzeige – Leuchtet auf, wenn die Num-Taste aktiviert ist

Diagnose-LEDs

Blinkcode	LED-Muster	Beschreibung	Nächster Schritt
	Blinkt-An-An	Der Mikrocontroller übergibt die Laptopsteuerung an den Prozessor. Dieser Code wird angezeigt, wenn kein Prozessor erkannt wird.	Setzen Sie den Prozessor neu ein. Kontaktieren des Supports
	An-Blinkt-An	Ein Speicherfehler ist aufgetreten.	Setzen Sie die Speichermodule wieder ein. Kontaktieren des Supports
	Blinkt-Blinkt-Blinkt	Eine Komponente auf der Hauptplatine ist fehlerhaft.	Kontaktieren des Supports
	Blinkt-Blinkt-An	Die Grafikkarte verhindert, dass der Laptop den POST-Test abschließt.	Kontaktieren des Supports
	Blinkt-Blinkt-Aus	Die Tastatur verhindert, dass der Laptop den POST-Test abschließt.	Schließen Sie das Tastaturkabel neu an Kontaktieren des Supports
	Blinkt-Aus-Blinkt	Der USB-Controller hat ein Problem bei der Initialisierung erkannt.	Entfernen Sie alle USB-Geräte Kontaktieren des Supports
	An-Blinkt-Blinkt	Es sind keine SODIMMs installiert.	Installieren Sie die Speichermodule. Setzen Sie die Speichermodule wieder ein. Kontaktieren des Supports
	Blinkt-An-Blinkt	Der LCD-Bildschirm hat bei der Initialisierung ein Problem festgestellt.	Bringen Sie das LCD-Kabel wieder an Kontaktieren des Supports
	Aus-Blinkt-Blinkt	Das Modem verhindert, dass der Laptop den POST-Test abschließt.	Trennen Sie das Modem und schließen Sie es wieder an Kontaktieren des Supports

Batterie-LEDs

Wenn der Laptop an eine Steckdose angeschlossen ist, gilt für die Akkuanzeige Folgendes:

• Stetig blau: Der Akku wird geladen.
• Blau blinkend: Der Akku ist beinahe vollständig geladen.

Wenn der Laptop mit Akkubetrieb betrieben wird, leuchtet die Akkuanzeige folgendermaßen:

• Aus – Der Akku ist ausreichend geladen (oder der Laptop ist ausgeschaltet).
• Rot blinkend: Der Akkuladestand ist niedrig.
• Stetig rot: Der Akkuladestand ist kritisch niedrig.

Zurück zum Anfang

---

Hörbare Signaltoncodes für XPS-Laptops

Zusätzlich zu den verschiedenen Arten von Diagnose-LEDs gibt es bei einigen Modellen dieser Laptops mehrere akustische Signaltoncodes.

Diese Codes werden herstellerübergreifend verwendet und sind seit geraumer Zeit unverändert.

Die Legende für diese Codes befindet in der Tabelle unten.

Hinweis: Klicken Sie auf den Titel des Abschnitts, um den Inhalt anzuzeigen.

Tabelle der Signaltoncodes

Signaltoncodes für die Diagnose
Code	Ursache	Lösungsvorschlag
1	BIOS-ROM-Prüfsummentest läuft oder ist fehlgeschlagen	Kontaktaufnahme mit dem technischen Support
2	Es wurden keine Speichermodule erkannt.	Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
3	Chipsatzfehler Uhrzeittest ist fehlgeschlagen Gate A20-Fehler Super-E/A-Chipfehler. Fehler beim Testen des Tastatur-Controllers	Kontaktaufnahme mit dem technischen Support
4	Lese-/Schreibfehler RAM	Führen Sie das Troubleshooting für den Speicher und die Speichersteckplätze aus.
5	Fehler der Echtzeituhr	Tauschen Sie die CMOS-Batterie aus. Wenden Sie sich an den technischen Support, wenn das Problem weiterhin besteht.
6	Fehler beim Testen des Video-BIOS	Führen Sie Dell Diagnostics aus.
7	CPU-Cache-Test ist fehlgeschlagen	Kontaktaufnahme mit dem technischen Support
8	LCD-Fehler	Kontaktaufnahme mit dem technischen Support

Zurück zum Anfang

---

Glossar der Akronyme:

In der Tabelle finden Sie Definitionen der Akronyme in diesem Artikel.

Akronyme	Definition
BIOS	Grundlegendes Ein-/Ausgabesystem
CFG	Ressourcenkonfiguration
CPU	Zentrale Recheneinheit
DIMM	Duales Inline-Speichermodul
DMA	Direkter Speicherzugriff
EC	Integrierter Controller
HECI	Host-Embedded-Controller-Schnittstelle
LCD	Flüssigkristallanzeige
LED-	Leuchtdiode
MBF	Hauptplatinenfehler
MBIST	Integrierter Arbeitsspeicher-Selbsttest
ME	Management-Engine
MEM	Speicher
NVRAM	Nichtflüchtiger Direktspeicherzugriff
PCI	Peripheral Component Interconnect
POV	Aktivität nach Bildanzeige
PRV	Aktivität vor Bildanzeige
Stromversorgungseinheit	Stromversorgungseinheit
RAM	Direktspeicherzugriff
RCM	Wiederherstellungsmodus
ROM	Schreibgeschützter Speicher
RTC	Echtzeituhr
S0	Betriebszustand des Systems S0 – Dies ist der Funktionszustand, in dem Ihr Laptop normal eingeschaltet ist.
S1	Betriebszustand des Systems S1 – In diesem Ruhezustand wird die CPU gestoppt und Ihr Laptop befindet sich im Stand-by-Modus.
S2	Betriebszustand des Systems S2 – Dieser Zustand ist ähnlich wie S1, außer dass der CPU- und Systemcache verloren gehen, weil der Prozessor nicht mehr mit Strom versorgt wird.
S3	Betriebszustand des Systems S3 – In diesem Zustand werden die Daten im RAM gespeichert, Festplatten und andere Hardware werden heruntergefahren.
S4	Betriebszustand des Systems S4 – In diesem Zustand werden RAM und andere Daten auf der Festplatte gespeichert.
S5	Betriebszustand des Systems S5 – Das System ist ausgeschaltet.
SBIOS	Small Board Interface Operating System
SPI	Serielle Peripherieschnittstelle
STD	Start-Übergabe
STO	Speichergerät
TPM-Modul	Trusted Platform Module
USB-Anschluss	Universal Serial Bus
VID	Video

Zurück zum Anfang

---

Hinweis:
Wenn es sich um einen erkennbaren Code handelt, befolgen Sie die Anweisungen und wenn Ihr lokaler Support erforderlich ist, stellen Sie sicher, dass die Codeinformationen zur Hand sind. Der Techniker benötigt diese Informationen zur weiteren Unterstützung.

Wenn es sich um einen nicht erkennbaren Code handelt, der oben nicht aufgeführt ist; Setzen Sie sich umgehend mit Ihrem lokalen Support in Verbindung.

Wenden Sie sich für weitere Unterstützung an den technischen Support. Kontakt

Zurück zum Anfang
