Vejledning til fjernelse af dele for CRU'er (enheder, der kan udskiftes af kunden) på OptiPlex 5060 MFF (Mikroformfaktor)

Oversigt: Denne artikel er en vejledning til fjernelse af dele af det stationære mikroformfaktor Dell OptiPlex 5060-system, som det ifølge Dell er nemt for alle at udføre.

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

Disse vejledninger vil føre dig trin for trin gennem en sikker fjernelse af CRU-dele (enheder, der kan udskiftes af kunden) i et OptiPlex 5060 mikroformfaktor-system. (CRU'er er de dele af systemet, der ikke kræver en tekniker til fjernelse eller udskiftning.) Vejledningerne indeholder billeder, der viser, hvad det omfatter.

Indholdsfortegnelse:

  1. Vejledning til fjernelse af CRU
  2. Instruktioner til fjernelse



Vejledning til fjernelse



Hvis disse retningslinjer ikke dækker det, du vil gøre, skal du derefter se din systemmanual.

Artiklen nedenfor indeholder oplysninger om sikker praksis, som du bør tage i betragtning, før du arbejder med elektrisk udstyr.


Tilbage til toppen

Årsag

Ikke tilgængelig

Løsning



Instruktioner til fjernelse



SLN313531_en_US__1icon Bemærk: Klik på titlen på det afsnit nedenfor, du vil åbne, for at se indholdet.



|



SLN313531_en_US__2ReqTools_E7450_BKeith_01



1 Lille Phillips-skruetrækker 2 Plastiksyl
3 Lille skruetrækker med fladt hoved

SLN313531_en_US__1icon Bemærk: Vær opmærksom på, at hvis du bruger en stor stjerneskruetrækker eller en skruetrækker med lige kærv, kan det medføre skader på skruerne. Dette vil det umuligt at fjerne dem uden særlige redskaber, som ikke er tilgængelige for vores teknikere på stedet.



  1. Instruktioner inden fjernelse af systemdækslet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

  2. Fjern den ene tommeskrue, der fastgør dækslet til bagsiden af kabinettet.

SLN313531_en_US__45060_MFF_Cover_BK_01

  1. Træk dækslet mod forsiden af systemet, indtil det frigøres, og løft det derefter op og væk fra kabinettet.

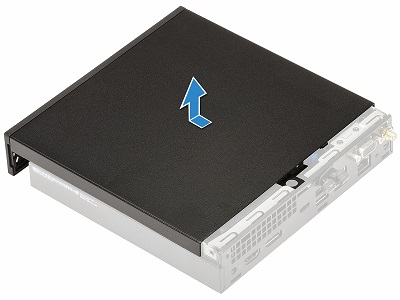

SLN313531_en_US__55060_MFF_Cover_BK_02



  1. Instruktioner inden fjernelse af harddiskmodulet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

  2. Tryk de blå tapper på begge sider af modulet mod hinanden [1]. Skub modulet mod bagsiden af systemet [2], indtil det frigøres, og løft det ud af systemet.

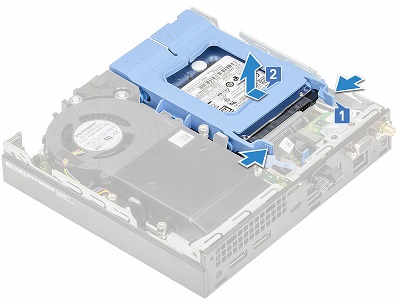

SLN313531_en_US__65060_MFF_HDD_BK_01

  1. Træk den ene side af modulet væk fra drevet for at frigøre fastgørelsestapperne [1], og løft drevet ud af modulet [2].

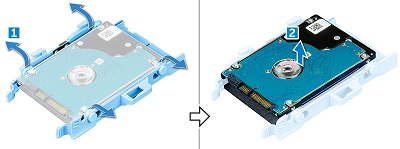

SLN313531_en_US__75060_MFF_HDD_BK_02



  1. Instruktioner inden fjernelse af M.2 PCIe SSD-kortet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og harddiskmodulet

  2. Fjern den ene skrue, der fastgør SSD-kortet [1] til bundkortet. Løft kortet op, og fjern kortet fra stikket [2] på bundkortet.

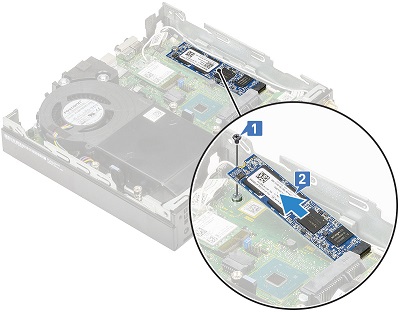

SLN313531_en_US__85060_MFF_SSD_BK_01



  1. Vejledninger inden fjernelse af systemets ventilator:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet

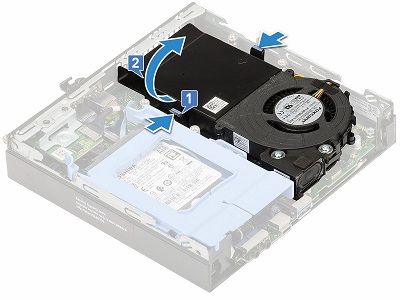

  2. Tryk de blå tapper på begge sider af blæseren mod hinanden [1]. Løft kanten midt i systemet op [2], så du kan løfte den op.

SLN313531_en_US__95060_MFF_Fan_BK_01

  1. Vend blæserbeslaget om, så du kan frakoble blæserkablet fra bundkortet.

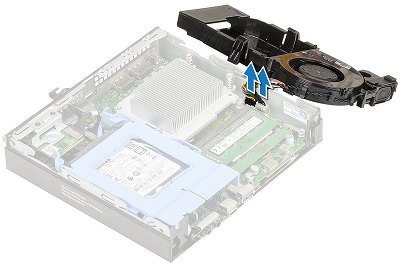

SLN313531_en_US__105060_MFF_Fan_BK_02



  1. Instruktioner inden fjernelse af hukommelsen:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og systemventilatoren

  2. Træk metalklemmerne på begge sider af hukommelsesmodulet væk fra modulet [1]. Når hukommelsen springer op, skal du trække den ud af stikket [2].

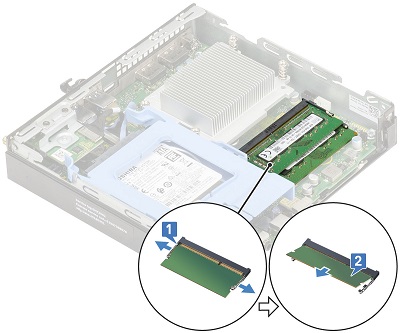

SLN313531_en_US__115060_MFF_Memory_BK_01


SLN313531_en_US__1icon Bemærk: Gentag trin 2 for eventuelle yderligere hukommelses-DIMM'er, der findes i systemet.




  1. Instruktioner inden fjernelse af Serial og PS I/O-kortet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og harddiskmodulet

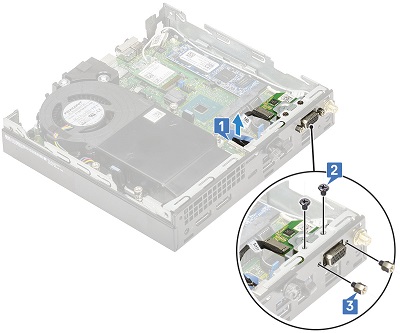

  2. Frakobl kortkablet fra bundkortet [1], og fjern de fire (4) skruer, der fastgør kortet til kabinettet {2, 3].

SLN313531_en_US__135060_MFF_Module_BK_01

  1. Træk kortet bagud fra forsiden af kabinettet, og løft det op og ud af systemet.

SLN313531_en_US__145060_MFF_Module_BK_02



  1. Instruktioner inden fjernelse af knapcellebatteriet:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og tilvalgskortet

  2. Tryk ned på frigørelseslåsen, indtil knapcellebatteriet springer ud [1], og fjern knapcellebatteriet fra systemet.

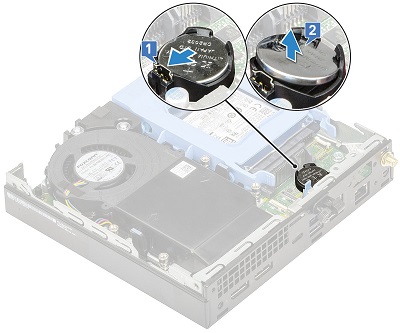

SLN313531_en_US__155060_MFF_Coin_BK_01



  1. Instruktioner inden fjernelse af de interne højttalere:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og systemventilatoren

  2. Frakobl højtalerkablet fra bundkortet [1] og systemventilatorens fastgørelsesklemmer. Skru de to (2) skruer ud, der fastgør højtaleren, fra systemventilatormodulet [2], og fjern højtaleren [3].

SLN313531_en_US__165060_MFF_Speaker_BK_01



  1. Instruktioner inden fjernelse af det trådløse netværkskort:

    1. Under installation eller fjernelse af hardware skal du altid sikre, at alle data er blevet korrekt sikkerhedskopieret

    2. Frakobl eventuelle telefon-, netværks- eller USB-kabler fra computeren.

    3. Frakobl computeren og alle tilsluttede enheder de stikkontakter, de er sluttet til.

    4. Fjern systemdækslet og harddiskmodulet

  2. Fjern den ene skrue, der fastgør plastiktappen til kortet [1]. Tag plastikklemmen af [2], og frakobl antennekablerne fra kortet [3]. Fjern derefter kortet fra stikket på bundkortet [4].

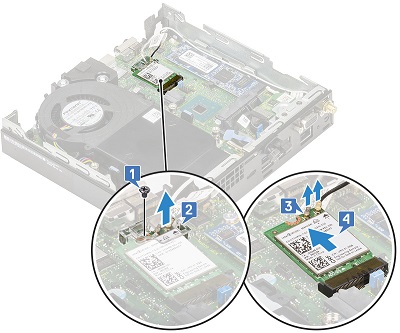

SLN313531_en_US__175060_MFF_WLAN_BK_01

Hvis du har brug for yderligere hjælp, skal du kontakte teknisk support.
Kontakt os Gå tilbage til indholdssiden for afmontering af OptiPlex 5060.
