Te przewodniki zawierają szczegółowy opis czynności, które trzeba wykonać w celu bezpiecznego demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 5060 Micro Form Factor (SFF). (Podzespoły CRU to części, które może samodzielnie zdemontować lub wymienić użytkownik komputera). W przewodnikach umieszczono pomocnicze zdjęcia.

Spis treści:

  1. Instrukcja wymiany części modułu wymienianego samodzielnie przez użytkownika (CRU)
  2. Instrukcja demontażu



Przewodnik po demontażu



Jeśli nie znajdziesz potrzebnych informacji w przewodniku, zajrzyj do Instrukcji obsługi komputera.

Poniższy artykuł zawiera informacje na temat zasad bezpieczeństwa, jakie należy wziąć pod uwagę przed przystąpieniem do pracy ze sprzętem elektrycznym.


Powrót do góry

Årsag

Nie dotyczy

Løsning



Instrukcja demontażu



SLN313531_en_US__1icon Uwaga: kliknij znajdujący się poniżej tytuł sekcji, którą chcesz otworzyć, aby zobaczyć zawartość.



|



SLN313531_en_US__2ReqTools_E7450_BKeith_01



1 Mały śrubokręt krzyżowy 2 Plastikowy otwierak
3 Mały śrubokręt płaski

SLN313531_en_US__1icon Uwaga: należy pamiętać, że użycie dużego śrubokrętu krzyżakowego lub płaskiego może spowodować uszkodzenie łbów śrub. Ich demontaż będzie wówczas niemożliwy bez użycia narzędzi specjalnych, którymi nie dysponują nasi technicy w siedzibie klienta.



  1. Instrukcje przed demontażem pokrywy komputera:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

  2. Wykręć jedną śrubę mocującą pokrywę do tylnej ścianki komputera.

SLN313531_en_US__45060_MFF_Cover_BK_01

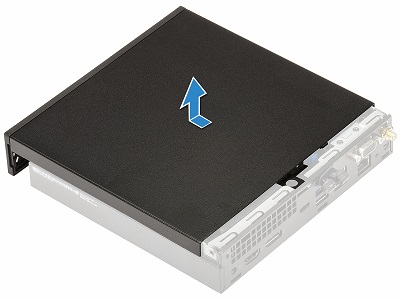

  1. Wysuń pokrywę w kierunku przedniej części komputera, po czym podnieś ją wyjmij z obudowy.

SLN313531_en_US__55060_MFF_Cover_BK_02



  1. Instrukcje przed demontażem zespołu dysku twardego (HDD):

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

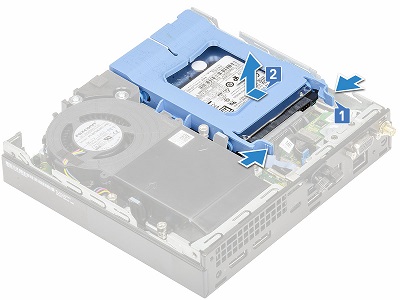

  2. Pociągnij niebieskie zaczepy po obu stronach zespołu do siebie [1]. Przesuń zespół w kierunku tylnej części komputera [2] do momentu odblokowania go i wyjmij go z komputera.

SLN313531_en_US__65060_MFF_HDD_BK_01

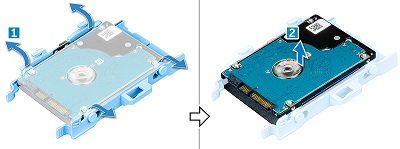

  1. Wysuń jedną stronę zespołu od dysku twardego, aby odłączyć zaczepy mocujące [1] i wyjmij dysk z zespołu [2].

SLN313531_en_US__75060_MFF_HDD_BK_02



  1. Instrukcje przed demontażem karty SSD PCIe M.2:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zespół dysku twardego

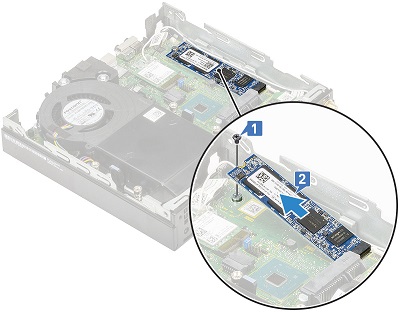

  2. Wykręć jedną śrubę mocującą kartę SSD [1] do płyty głównej. Unieś kartę i wyjmij ją z gniazda [2] na płycie głównej.

SLN313531_en_US__85060_MFF_SSD_BK_01



  1. Instrukcje przed demontażem wentylatora systemowego:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera.

  2. Pociągnij niebieskie zaczepy po obu stronach wentylatora do siebie [1]. Podnieś krawędź na środku komputera [2], aby ją wyjąć.

SLN313531_en_US__95060_MFF_Fan_BK_01

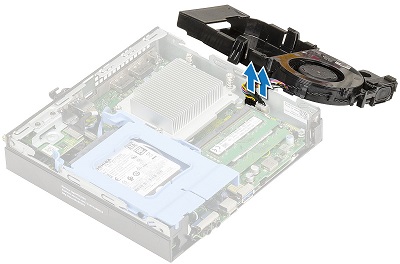

  1. Odwróć wspornik wentylatora, aby odłączyć kabel wentylatora od płyty głównej.

SLN313531_en_US__105060_MFF_Fan_BK_02



  1. Instrukcje przed demontażem Przed demontażem pamięci:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij wentylator systemowy

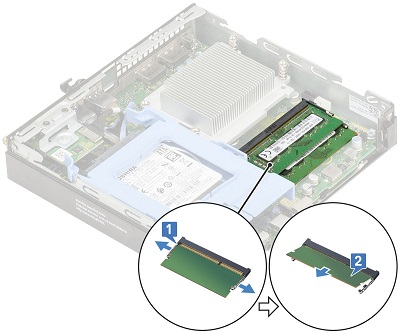

  2. Pociągnij metalowe zaczepy po obu stronach modułu pamięci do zewnątrz [1]. Po wysunięciu modułu pamięci wyjmij go z gniazda [2].

SLN313531_en_US__115060_MFF_Memory_BK_01


SLN313531_en_US__1icon Uwaga: Powtórz krok 2 dla wszelkich dodatkowych modułów pamięci DIMM znajdujących się w komputerze.




  1. Instrukcje przed demontażem płyty we/wy szeregowej i PS:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zespół dysku twardego

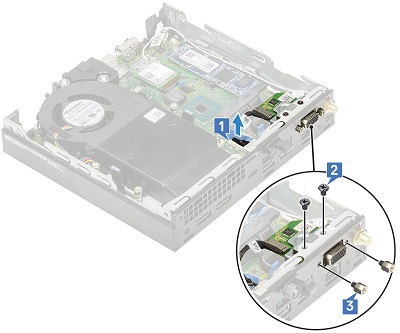

  2. Odłącz kabel karty od płyty głównej [1] i wykręć cztery (4) śruby mocujące płytę do obudowy [2, 3].

SLN313531_en_US__135060_MFF_Module_BK_01

  1. Przesuń kartę do tyłu od przedniej części obudowy i wyjmij ją z komputera.

SLN313531_en_US__145060_MFF_Module_BK_02



  1. Instrukcje przed demontażem Przed demontażem baterii pastylkowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij kartę opcji

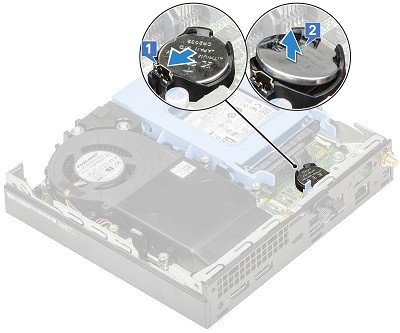

  2. Dociśnij zatrzask zwalniający, aż bateria pastylkowa wyskoczy [1], a następnie wyjmij baterię pastylkową z komputera.

SLN313531_en_US__155060_MFF_Coin_BK_01



  1. Instrukcje przed demontażem głośników wewnętrznych:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij wentylator systemowy

  2. Odłącz kabel głośnika od płyty głównej [1] i zacisków mocujących wentylatora systemowego. Wykręć dwie (2) śruby mocujące głośnik do zespołu wentylatora systemowego [2] i wyjmij głośnik [3].

SLN313531_en_US__165060_MFF_Speaker_BK_01



  1. Instrukcje przed demontażem karty sieci bezprzewodowej:

    1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

    2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

    3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

    4. Zdejmij pokrywę komputera i wyjmij zespół dysku twardego

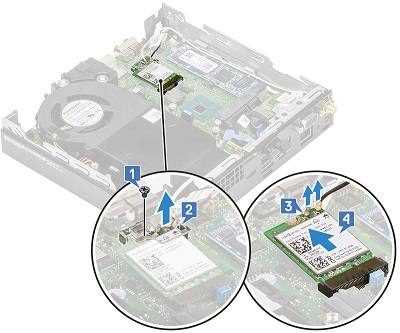

  2. Wykręć jedną śrubę mocującą zapadkę z tworzywa sztucznego do karty [1]. Zdejmij zacisk z tworzywa sztucznego [2] i odłącz kable anteny od karty [3]. Następnie wyjmij kartę ze złącza na płycie głównej [4].

SLN313531_en_US__175060_MFF_WLAN_BK_01

Jeśli potrzebujesz dalszej pomocy, skontaktuj się z pomocą techniczną.
Skontaktuj się z nami Wróć do strony z opisem demontażu OptiPlex 5060.
