Guia de remoção e desmontagem das CRUs (Customer Replaceable Units, Unidades Substituíveis do Cliente) do OptiPlex 5060 MFF (Small Form Factor, Formato Pequeno)

Instruções a serem seguidas antes da remoção da tampa do sistema:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

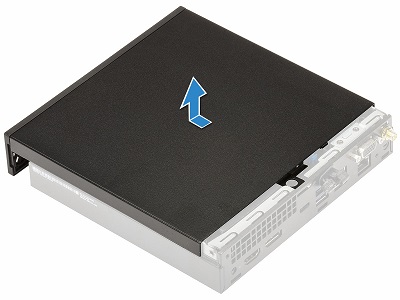

Remova o único parafuso que prende a tampa à parte traseira do chassi.

Puxe a tampa em direção à parte frontal do sistema até que ela se solte e, em seguida, retire-a do chassi.

Instruções a serem seguidas antes da remoção do conjunto de disco rígido:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema

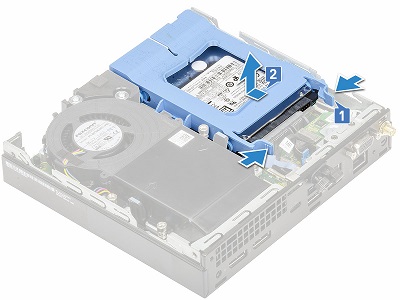

Pressione as abas azuis em direção uma a outra nas duas laterais da montagem [1]. Empurre o conjunto em direção à parte traseira do sistema [2] até ele se soltar e, em seguida, retire-o do sistema.

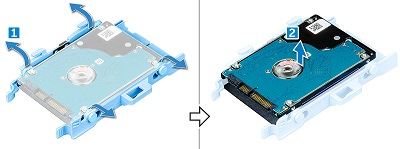

Puxe um lado do conjunto para fora da unidade a fim de soltar os pinos de fixação [1]. Em seguida, levante e remova o conjunto [2].

Instruções a serem seguidas antes da remoção da placa SSD PCIe M.2:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e o conjunto de disco rígido

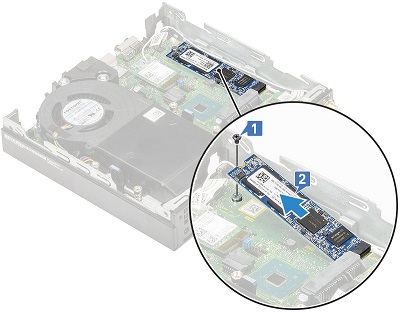

Remova o único parafuso que prende a placa SSD [1] à placa-mãe. Levante a placa e remova-a do slot [2] na placa-mãe.

Instruções a serem seguidas antes da remoção do ventilador do sistema:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema

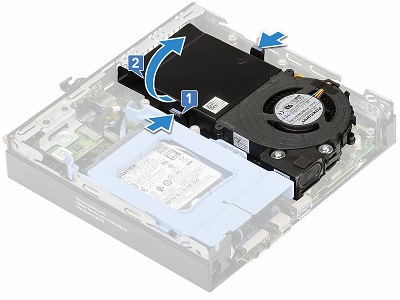

Pressione as abas azuis em direção uma a outra em ambas as laterais do ventilador [1]. Erga a borda no meio do sistema [2] para que você possa puxá-la.

Vire o suporte do ventilador para que você possa desconectar o cabo do ventilador da placa-mãe.

Instruções a serem seguidas antes da remoção da memória:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e o ventilador do sistema

Puxe os clipes metálicos em ambas as laterais do módulo de memória removendo-os do módulo de memória [1]. Quando a memória se soltar, retire-a do slot [2].

Instruções a serem seguidas antes da remoção da placa de E/S serial e PS:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e o conjunto de disco rígido

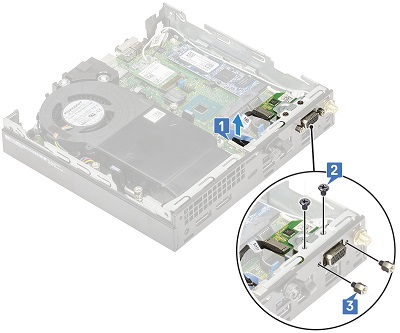

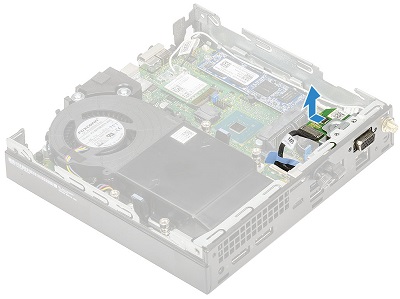

Desconecte do cabo da placa da placa-mãe [1] e remova os quatro (4) parafusos que prendem a placa ao chassi [2, 3].

Puxe a parte traseira da placa da parte frontal do chassi. Em seguida, levante-a e remova-a do sistema.

Instruções a serem seguidas antes da remoção da bateria de célula tipo moeda:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e a placa opcional

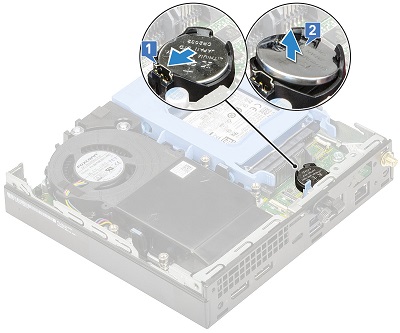

Pressione a trava de liberação até que a bateria de célula tipo moeda se solte [1] e remova-a do sistema.

Instruções a serem seguidas antes da remoção dos alto-falantes internos:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e o ventilador do sistema

Desconecte o cabo do alto-falante da placa-mãe [1] e os clipes de retenção do ventilador do sistema. Solte os 2 (dois) parafusos que prendem o alto-falante da montagem do ventilador do sistema [2] e remova o alto-falante [3].

Instruções a serem seguidas antes da remoção da placa de rede wireless:

1. Durante a instalação ou remoção de qualquer hardware, certifique-se sempre de fazer backup de todos os dados adequadamente

2. Desligue todos os cabos telefônicos, de rede e USB do computador

3. Desconecte o computador e todos os dispositivos conectados de suas tomadas elétricas

4. Remova a tampa do sistema e o conjunto de disco rígido

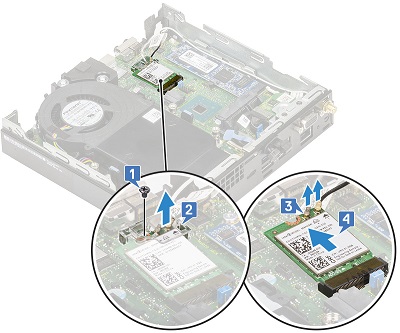

Remova o único parafuso que prende a aba de plástico à placa [1]. Retire o clipe de plástico [2] e desconecte os cabos da antena da placa [3]. Remova a placa do slot na placa-mãe [4].
