Demonteringsveiledning for enheter på OptiPlex 5060 MFF (mikroformfaktor) som kan skiftes av kunden (CRU-er)

Oversigt: Denne artikkelen er en veiledning for fjerning av delene på det stasjonære Dell OptiPlex 5060-systemet med mikroformfaktor som Dell mener det er enkelt for alle å fjerne.

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

Disse veiledningene tar deg trinnvis gjennom trygg fjerning av deler på et OptiPlex 5060-system med mikroformfaktor som kan skiftes av kunden (CRU-er). (CRU-er er deler av systemet som kan fjernes eller utskiftes uten behov for tekniker.) Veiledningene inneholder bilder som referanse.

Innholdsfortegnelse:

  1. CRU Demonteringsveiledning
  2. Instruksjoner for fjerning



Demonteringsveiledning



Hvis disse veiledningene ikke dekker det du ønsker å gjøre, kan du se i systemhåndboken.

Artikkelen nedenfor inneholder informasjon om sikker bruk som du må ta i betraktning før du arbeider med elektrisk utstyr.


Tilbake til toppen

Årsag

Ikke relevant

Løsning



Instruksjoner for fjerning



SLN313531_en_US__1icon Merk: Hvis du vil se innholdet i en av delene nedenfor, klikker du på tittelen til den aktuelle delen for å åpne den.



|



SLN313531_en_US__2ReqTools_E7450_BKeith_01



1 Liten Phillips skrutrekker 2 Plastspiss
3 Liten sporskrutrekker

SLN313531_en_US__1icon Merk: Vær oppmerksom på at en stor stjerneskrutrekker eller stor flat skrutrekker kan skade skruehodene. Dette vil gjøre det umulig å fjerne dem uten spesialverktøy som teknikerne våre på stedet ikke har tilgang til.



  1. Instruksjoner før fjerning av systemdekselet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

  2. Fjern vingeskruen som fester dekselet til baksiden av kabinettet.

SLN313531_en_US__45060_MFF_Cover_BK_01

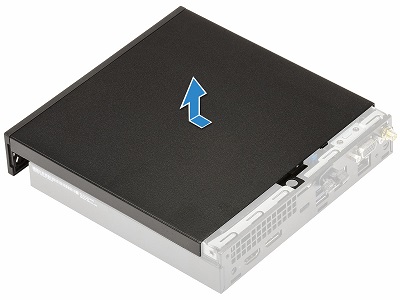

  1. Dra dekselet mot fronten av systemet til det løsner, og løft det opp og bort fra kabinettet.

SLN313531_en_US__55060_MFF_Cover_BK_02



  1. Instruksjoner før fjerning av harddiskenhet (HDD):

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

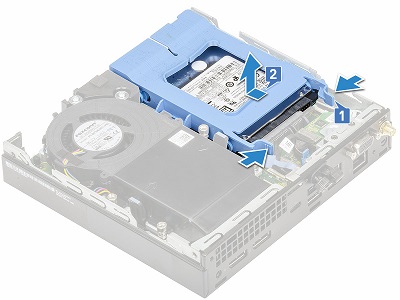

  2. Trykk de blå tappene på hver side av enheten mot hverandre [1]. Skyv enheten mot baksiden av systemet [2] til den låses opp, og løft den ut av systemet.

SLN313531_en_US__65060_MFF_HDD_BK_01

  1. Dra den ene siden av enheten bort fra disken for å løsne festepinnene[1], og løft disken ut av enheten [2].

SLN313531_en_US__75060_MFF_HDD_BK_02



  1. Instruksjoner før fjerning av M.2 PCIe SSD-kortet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og HDD-enheten

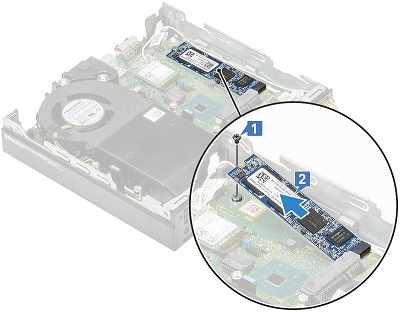

  2. Fjern skruen som fester SSD-kortet [1] til hovedkortet. Løft kortet opp ut av sporet [2] på hovedkortet.

SLN313531_en_US__85060_MFF_SSD_BK_01



  1. Instruksjoner før fjerning av systemviften:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet

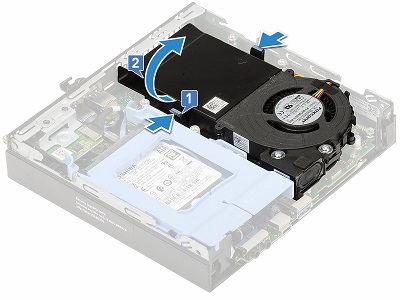

  2. Trykk de blå tappene på hver side av viften mot hverandre [1]. Løft kanten midt i systemet [2], slik at du kan løfte den opp.

SLN313531_en_US__95060_MFF_Fan_BK_01

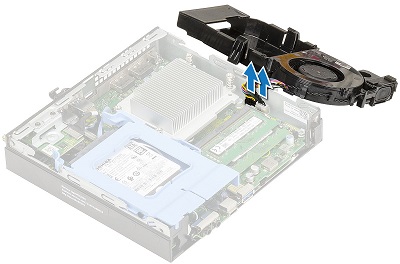

  1. Snu viftebraketten rundt, slik at du kan koble viftekabelen fra hovedkortet.

SLN313531_en_US__105060_MFF_Fan_BK_02



  1. Instruksjoner før fjerning av minnet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og systemviften

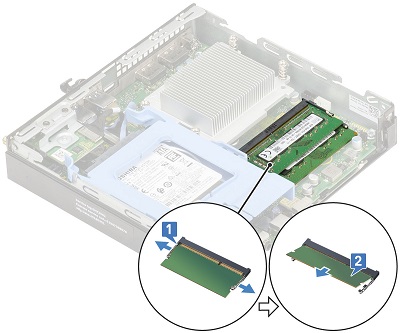

  2. Trekk metallklemmene på hver side av minnemodulen bort fra modulen [1]. Når minnet spretter opp, trekker du det ut av sporet [2].

SLN313531_en_US__115060_MFF_Memory_BK_01


SLN313531_en_US__1icon Merk: Gjenta trinn 2 for eventuelle andre minne-DIMM-er i systemet.




  1. Instruksjoner før fjerning av det serielle I/U-kortet og PS-I/U-kortet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og HDD-enheten

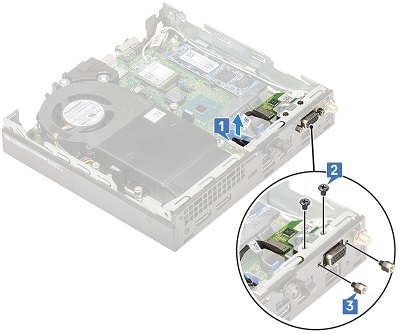

  2. Koble kortkabelen fra hovedkortet [1], og fjern de fire (4) skruene som fester kortet til kabinettet [2, 3].

SLN313531_en_US__135060_MFF_Module_BK_01

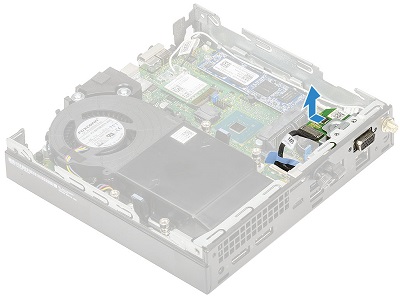

  1. Dra kortet bakover fra fronten av kabinettet, og løft det opp og ut av systemet.

SLN313531_en_US__145060_MFF_Module_BK_02



  1. Instruksjoner før fjerning av klokkebatteriet:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og alternativkortet

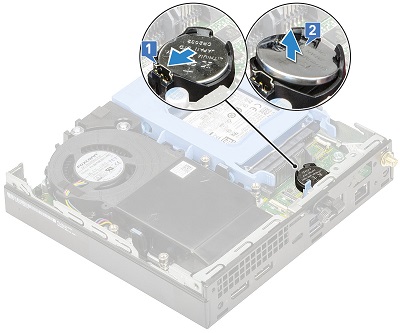

  2. Trykk ned på deksellåsen til klokkebatteriet spretter ut[1], og fjern klokkebatteriet fra systemet.

SLN313531_en_US__155060_MFF_Coin_BK_01



  1. Instruksjoner før fjerning av de interne høyttalerne:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og systemviften

  2. Koble høyttalerkabelen fra hovedkortet [1] og festeklemmene på systemviften. Skru ut de to (2) skruene som fester høyttaleren til systemvifteenheten [2], og fjern høyttaleren [3].

SLN313531_en_US__165060_MFF_Speaker_BK_01



  1. Instruksjoner før fjerning av kortet for trådløst nettverk:

    1. Når du installerer eller fjerner maskinvare, må du alltid sørge for å sikkerhetskopiere alle data

    2. Koble alle telefon-, nettverks- og USB-kabler fra datamaskinen

    3. Koble datamaskinen og alle tilkoblede enheter fra stikkontaktene

    4. Fjern systemdekselet og HDD-enheten

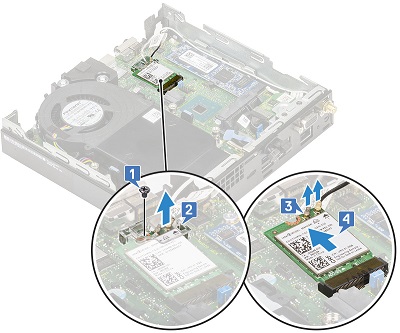

  2. Fjern skruen som fester plasttappen til kortet [1]. Ta av plastklemmen [2], og koble antennekablene fra kortet [3]. Fjern deretter kortet fra sporet på hovedkortet [4].

SLN313531_en_US__175060_MFF_WLAN_BK_01

Hvis du trenger mer hjelp, kan du kontakte teknisk støtte.
Kontakt oss Gå tilbake til siden med demonteringsinnhold for OptiPlex 5060.
