OptiPlex 5060 MFF (мікроформ-фактор) Посібник зі зняття розривів для змінних блоків (CRU) клієнта

Oversigt: Ця стаття є посібником із видалення тих частин настільної системи Dell Micro Form Factor OptiPlex 5060, які Dell вважає досить простим для будь-кого.

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

Ці посібники крок за кроком допоможуть вам безпечно видалити деталі змінного блоку клієнта (CRU) системи мікроформ-фактора OptiPlex 5060. (CRU - це частини системи, які не повинні потребувати інженера для видалення або заміни.) Посібники включають малюнки, що посилаються на те, про що йдеться.

Зміст:

  1. Посібник з видалення CRU
  2. Інструкція по видаленню



Посібник з видалення



Якщо ці посібники не охоплюють те, що ви хочете зробити, ви захочете звернутися до свого системного посібника.

У статті нижче наведено інформацію про безпечні методи, які слід враховувати перед роботою з електрообладнанням.


Повернутися до початку

Årsag

Н/Д

Løsning



Інструкція по видаленню



SLN313531_en_US__1icon Примітка. Натисніть назву розділу, який ви хочете відкрити нижче, щоб побачити вміст.



|



SLN313531_en_US__2ReqTools_E7450_BKeith_01



1 Маленька викрутка для голови Філіпа 2 Пластиковий писар
3 Маленька викрутка з плоскою головкою

SLN313531_en_US__1icon Примітка. Майте на увазі , що використання великої викрутки Phillips або Flat Head може призвести до пошкодження головки гвинтів. Це зробило б їх видалення неможливим без спеціальних інструментів, недоступних нашим інженерам на місці.



  1. Інструкції перед видаленням Перед видаленням System Cover:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

  2. Зніміть один гвинт великого пальця, який кріпить кришку до задньої частини шасі.

SLN313531_en_US__45060_MFF_Cover_BK_01

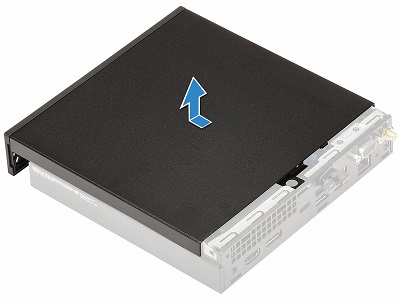

  1. Потягніть кришку до передньої частини системи, доки вона не розкріпиться, а потім підніміть її вгору та подалі від шасі.

SLN313531_en_US__55060_MFF_Cover_BK_02



  1. Інструкції з попереднього видалення перед вилученням збірки жорсткого диска (HDD):

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть кришку системи

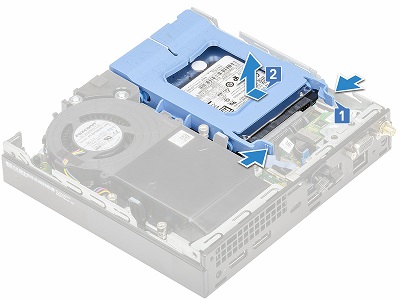

  2. Притисніть сині вкладки по обидва боки вузла один до одного [1]. Підштовхніть вузол до задньої частини системи [2], доки він не розблокується, і підніміть його з системи.

SLN313531_en_US__65060_MFF_HDD_BK_01

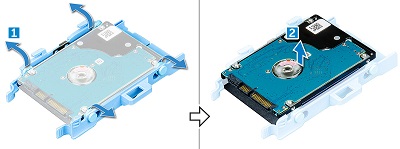

  1. Відтягніть одну сторону вузла від приводу, щоб від'єднати закріплені штифти [1] і підняти привід з вузла [2].

SLN313531_en_US__75060_MFF_HDD_BK_02



  1. Інструкції щодо попереднього видалення перед вилученням SSD-карти M.2 PCIe:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть системну кришку та жорсткий диск у зборі

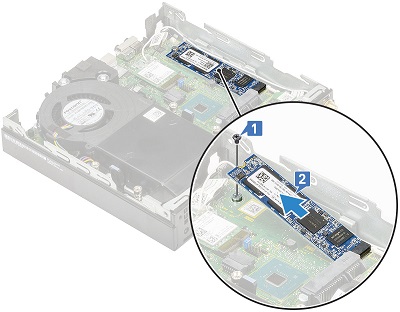

  2. Від'єднайте один гвинт, який кріпить карту SSD [1] до материнської плати. Підніміть карту вгору та вийміть карту з гнізда [2] на материнській платі.

SLN313531_en_US__85060_MFF_SSD_BK_01



  1. Інструкція перед зняттям перед зняттям системного вентилятора:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть кришку системи

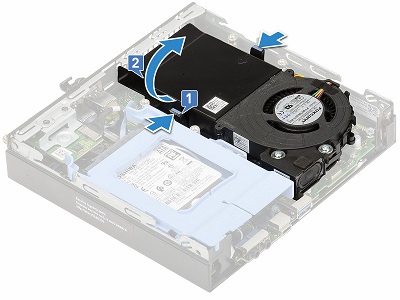

  2. Натисніть сині вкладки по обидва боки вентилятора назустріч один одному [1]. Підніміть край посередині системи вгору [2], щоб ви могли підняти його вгору.

SLN313531_en_US__95060_MFF_Fan_BK_01

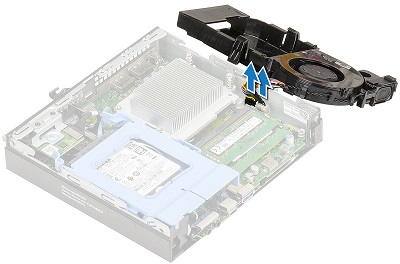

  1. Переверніть кронштейн вентилятора, щоб можна було від'єднати кабель вентилятора від материнської плати.

SLN313531_en_US__105060_MFF_Fan_BK_02



  1. Інструкції перед видаленням пам'яті:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть кришку системи та вентилятор системи

  2. Відтягніть металеві затискачі з обох боків модуля пам'яті від модуля [1]. Коли пам'ять спливе, витягніть її з гнізда [2].

SLN313531_en_US__115060_MFF_Memory_BK_01


SLN313531_en_US__1icon Примітка. Повторіть крок 2 для всіх додаткових DIMM пам'яті, розташованих у системі.




  1. Інструкції щодо попереднього видалення перед зняттям плати вводу-виводу Serial та PS:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть системну кришку та жорсткий диск у зборі

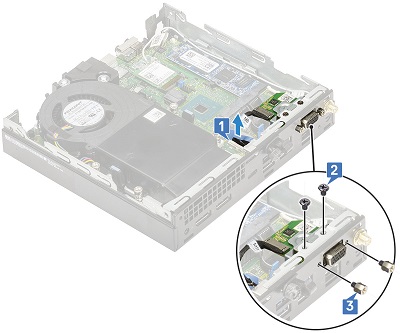

  2. Від'єднайте кабель карти від материнської плати [1] і вийміть чотири (4) гвинти, які кріплять плату до шасі {2, 3,].

SLN313531_en_US__135060_MFF_Module_BK_01

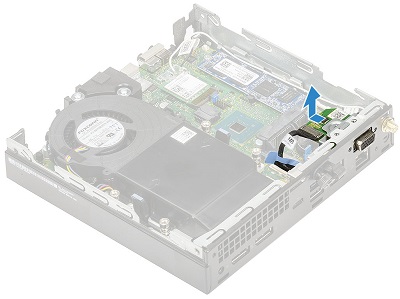

  1. Відбийте карту назад від передньої частини шасі і підніміть її вгору і з системи.

SLN313531_en_US__145060_MFF_Module_BK_02



  1. Інструкція щодо попереднього видалення перед вийманням акумулятора монети:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть системну кришку та картку параметрів

  2. Натисніть на засувку випуску, доки комірка монети не вискочить [1], і вийміть батарею монетної батареї з системи.

SLN313531_en_US__155060_MFF_Coin_BK_01



  1. Інструкція перед зняттям внутрішніх динаміків:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть кришку системи та вентилятор системи

  2. Від'єднайте кабель динаміків від материнської плати [1] і затискачів утримання вентилятора системи. Відкрутіть два (2) гвинти, які закріплюють динамік від вузла вентилятора системи [2] і виймаємо динамік [3].

SLN313531_en_US__165060_MFF_Speaker_BK_01



  1. Інструкція перед зняттям Перед вилученням бездротової мережевої карти:

    1. Під час встановлення або видалення будь-якого обладнання завжди переконайтеся, що всі дані створені належним чином

    2. Від'єднайте телефон, мережу або USB-кабелі від комп'ютера

    3. Від'єднайте комп'ютер і всі підключені пристрої від електричних розеток

    4. Зніміть системну кришку та жорсткий диск у зборі

  2. Зніміть єдиний гвинт, який кріпить пластикову вкладку до карти [1]. Зніміть пластикову кліпсу [2] і від'єднайте антенні кабелі від карти [3]. Потім вийміть карту з гнізда на материнській платі [4].

SLN313531_en_US__175060_MFF_WLAN_BK_01
