適用于客戶可自行更換單元 （CRU） 的 OptiPlex 5060 MFF （Micro SFF） 卸載指南

Oversigt: 本文說明如何移除 Dell Micro Form Factor OptiPlex 5060 桌上型電腦系統的這些零件，Dell 認為讓任何人都可以輕鬆執行。

Denne artikel gælder for Denne artikel gælder ikke for Denne artikel er ikke knyttet til et bestemt produkt. Det er ikke alle produktversioner, der er identificeret i denne artikel.
Udforsk andre ressourcer

Symptomer

這些指南將讓您逐步安全移除 OptiPlex 5060 Micro Form Factor 系統的客戶可自行更換單元 （CRU） 零件。(CRU 是不需工程師即可卸下或更換的系統零件。)本指南包含提供相關的參考圖片。

目錄：

  1. CRU 移除指南
  2. 移除指示



移除指南



如果這些指南未涵蓋您想要執行的動作，則您將需要參考您的系統手冊。

以下文章提供在使用電氣設備之前，應考慮的安全實務相關資訊。


回到頁首

Årsag

N/A

Løsning



移除指示



SLN313531_en_US__1icon 注意：若要查看內容，請按一下您要在下方開啟的章節標題。



|



SLN313531_en_US__2ReqTools_E7450_BKeith_01



1 小十字螺絲起子 2 塑膠拆殼棒
3 小平頭螺絲起子

SLN313531_en_US__1icon 注意：請注意，使用大十字或平頭螺絲起子可能會導致螺絲頭受損。這可能會導致我們的現場工程師在無法取得專業工具的情況下不能夠移除螺絲。



  1. 卸下系統機箱蓋之前的卸除說明：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

  2. 卸下將主機殼蓋固定至主機殼背面的單顆指旋螺絲。

SLN313531_en_US__45060_MFF_Cover_BK_01

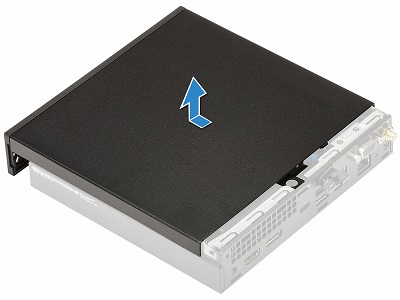

  1. 將主機殼蓋朝系統正面拉動，直到其鬆開，然後從主機殼提起取出。

SLN313531_en_US__55060_MFF_Cover_BK_02



  1. 卸下硬碟 （HDD） 元件前的卸載前指示：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋

  2. 將元件兩側的藍色彈片朝另一側壓下 [1]。將元件朝系統背面推動 [2]，直到其解鎖並從系統提起取出。

SLN313531_en_US__65060_MFF_HDD_BK_01

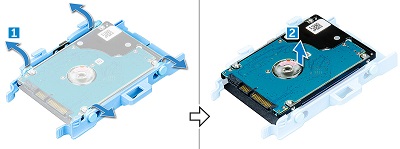

  1. 從磁片磁碟機拉出元件一側，以鬆開固定插腳 [1]，然後將磁片磁碟機從元件提起取出 [2]。

SLN313531_en_US__75060_MFF_HDD_BK_02



  1. 卸下 M.2 PCIe SSD 卡之前的卸載前指示：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋 和 HDD 元件

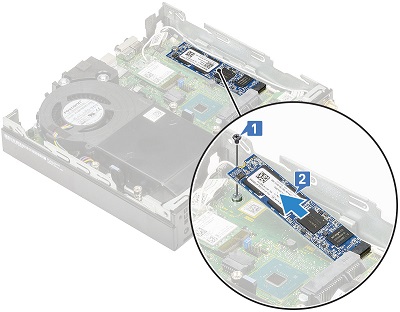

  2. 卸下將 SSD 卡固定至主機板的單顆螺絲 [1]。提起插卡，然後從主機板上的插槽卸下插卡 [2]。

SLN313531_en_US__85060_MFF_SSD_BK_01



  1. 卸下系統風扇之前的卸除說明：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋

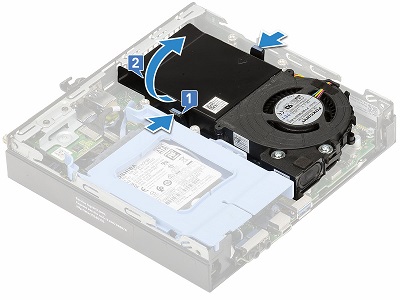

  2. 將風扇任一側的藍色彈片朝另一側壓下 [1]。將系統中央的邊緣向上抬起 [2]，好讓您抬起取出。

SLN313531_en_US__95060_MFF_Fan_BK_01

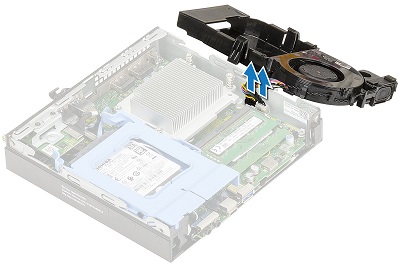

  1. 將風扇托架翻面，以便從主機板拔下風扇纜線。

SLN313531_en_US__105060_MFF_Fan_BK_02



  1. 卸下記憶體之前的卸除說明：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋 和 系統風扇

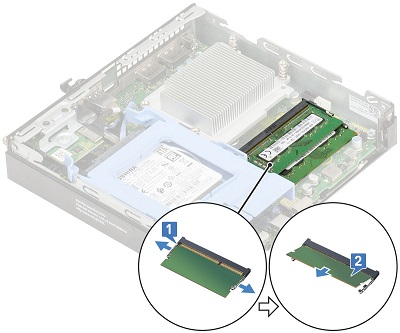

  2. 從模組拉出記憶體模組任一側的金屬固定夾 [1]。記憶體彈起時，將其從插槽拉出 [2]。

SLN313531_en_US__115060_MFF_Memory_BK_01


SLN313531_en_US__1icon 注意：對位於系統中的任何額外記憶體 DIMM 重複步驟 2。




  1. 卸下序列和 PS I/O 板之前的卸載前指示：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋 和 HDD 元件

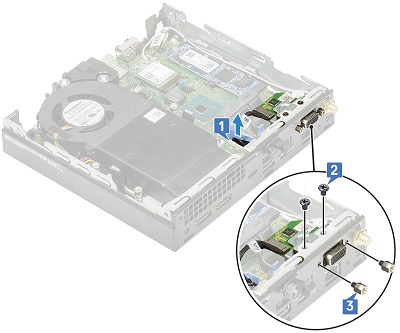

  2. 從主機板拔下插卡纜線 [1]，然後卸下將主機板固定至主機殼的四 （4） 顆螺絲 {2、3]。

SLN313531_en_US__135060_MFF_Module_BK_01

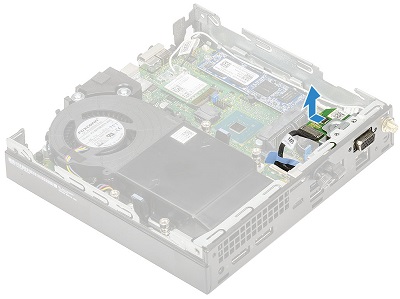

  1. 將插卡從主機殼正面向後撬起，然後從系統提起取出。

SLN313531_en_US__145060_MFF_Module_BK_02



  1. 卸下幣式電池之前的卸除說明：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋 和 選項卡

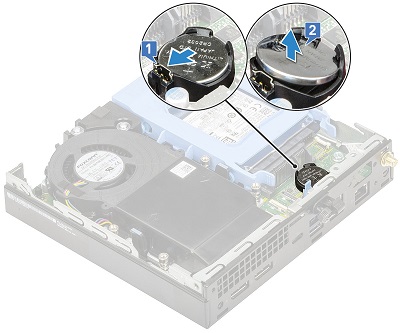

  2. 壓下釋放閂鎖，直到幣式電池彈出 [1]，然後從系統卸下幣式電池。

SLN313531_en_US__155060_MFF_Coin_BK_01



  1. 卸下內部喇叭之前的卸除說明：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋 和 系統風扇

  2. 從主機板 [1] 和系統風扇固定夾拔下喇叭纜線。卸下將喇叭從系統風扇元件固定的兩顆 （2） 顆螺絲 [2]，然後卸下喇叭 [3]。

SLN313531_en_US__165060_MFF_Speaker_BK_01



  1. 卸下無線網路卡之前的卸載前指示：

    1. 安裝或卸除任何硬體之前務必先妥善備份所有資料

    2. 從電腦拔下任何電話、網路或 USB 纜線

    3. 從電力插座上拔下電腦和所有連接裝置的電源線

    4. 卸下系統主機殼蓋 和 HDD 元件

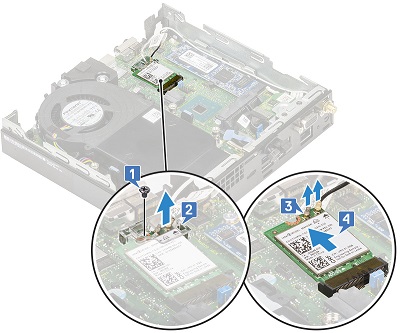

  2. 卸下將塑膠彈片固定至插卡的單顆螺絲 [1]。取下塑膠固定夾 [2]，然後從插卡拔下天線纜線 [3]。然後從主機板上的插槽卸下插卡 [4]。

SLN313531_en_US__175060_MFF_WLAN_BK_01

如果您需要進一步的協助，請聯絡技術支援部門。
與我們聯絡 返回 OptiPlex 5060 卸載內容頁面。
