OptiPlex 5070 SFF(Small Form Factor) CRU(Customer Replaceable Unit) 분해 분리 가이드

Summary: 이 문서는 Dell이 누구든지 분리 및 교체할 수 있다고 판단하는 Dell 소형 폼 팩터 OptiPlex 5070 데스크탑의 해당 부품을 분리하는 방법에 대한 가이드입니다.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Symptoms

이 가이드는 OptiPlex 5070 SFF(Small Form Factor) 시스템의 CRU(Customer Replaceable Unit) 부품으로 간주되는 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. (CRU는 엔지니어가 분리 또는 교체할 필요가 없는 시스템의 부품입니다.) 이 가이드에는 관련 내용을 참조하는 그림도 포함되어 있습니다.

목차:

  1. CRU 분리 가이드
  2. 분리 지침



분리 가이드



이 가이드에서 원하는 작업 관련 내용을 찾을 수 없는 경우 시스템 설명서를 참조하시기 바랍니다.

아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 하는 안전 지침에 대한 정보를 제공합니다.


맨 위로 이동



분리 지침



SLN317722_en_US__1icon 참고: 내용을 보려면 아래에서 열고자 하는 섹션의 제목을 클릭하십시오.



|



SLN317722_en_US__2ReqTools_E7450_BKeith_01



1 소형 일자 머리 나사 드라이버 2 플라스틱 스크라이브
3 소형 일자 드라이버

SLN317722_en_US__1icon 참고: 대형 필립스 또는 일자 드라이버를 사용하면 나사 머리가 손상될 수 있으니 유의하십시오. 이렇게 되면 현장지원 엔지니어가 사용할 수 없는 특수 툴이 없으면 분리할 수 없게 됩니다.



  1. 시스템 커버를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

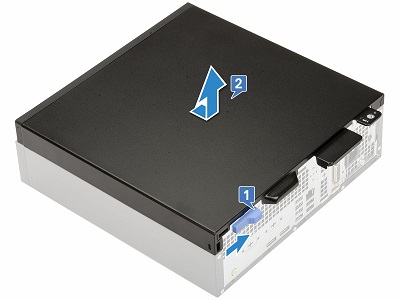

  2. 시스템 후면의 파란색 분리 캐치를 중앙 쪽으로 누른 다음[1] 상단 커버를 섀시 후면을 향해 밀고 들어 올려 시스템에서 분리합니다[2].

SLN317722_en_US__4CRU_5070_Base_SFF_01_BK



  1. 전면 베젤을 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버를 분리하십시오.

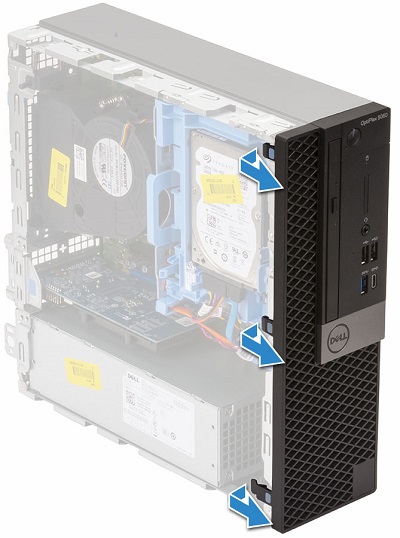

  2. 베젤 상단을 따라 3개의 고정 클립을 들어 올립니다.

SLN317722_en_US__5CRU_5070_Bezel_SFF_01_BK

  1. 베젤 하단의 고리에 있는 베젤을 돌려 PC 전면에서 당깁니다.



  1. 확장 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버를 분리하십시오.

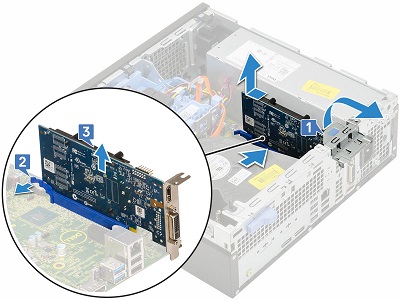

  2. 시스템 후면에 있는 파란색 금속 탭을 잡아 당겨 옵션 슬롯의 잠금을 해제합니다[1].

SLN317722_en_US__6CRU_5070_ECard_SFF_01_BK

  1. 분리 탭을 확인하고[2], 있는 경우 누르고 카드를 들어 올려 슬롯과 PC에서 분리합니다[3].



  1. 코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버를 분리하십시오.

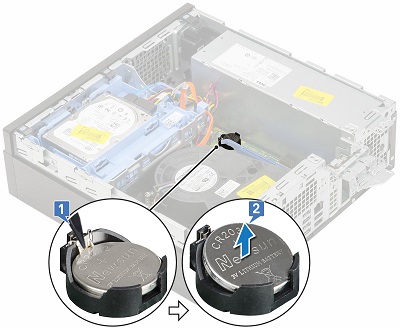

  2. 코인 셀 배터리는 방열판과 PSU 사이에 있으며 플라스틱 스크라이브를 사용하여 배터리가 튀어 나올 때까지 분리 래치를 누릅니다[1].

SLN317722_en_US__7CRU_5070_Coin_SFF_01_BK

  1. 시스템에서 배터리를 분리합니다[2].



  1. HDD(Hard Disk Drive)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버를 분리하십시오.

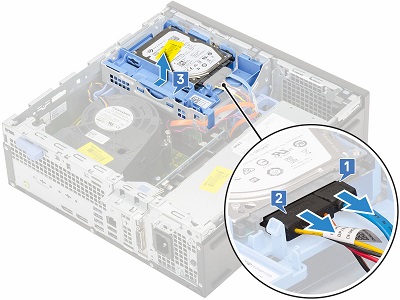

  2. HDD는 시스템의 오른쪽 앞 모서리에 있습니다. 이 어셈블리에는 3.5" 및 2.5" HDD가 모두 장착되어 있습니다. 드라이브 후면의 케이블을 연결 해제합니다[1,2].

SLN317722_en_US__8CRU_5070_HDD_SFF_01_BK

  1. 어셈블리 후면에 있는 파란색 분리 테이블을 밀고 시스템 전면을 향해 들어 올린 다음 어셈블리를 들어 올려 PC에서 꺼냅니다[3].



  1. 옵티컬 디스크 드라이브(DVD/CD RW)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버, 전면 베젤 및 HDD 어셈블리를 분리하십시오.

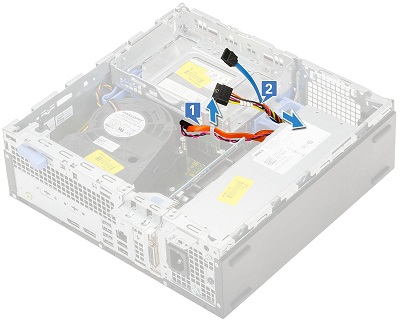

  2. 드라이브 케이지 오른쪽에 있는 고정 클립 및 HDD-ODD 분리 탭에서 ODD 케이블[1] 및 HDD 케이블을 라우팅 해제합니다[2].

SLN317722_en_US__9CRU_5070_ODD_SFF_01_BK

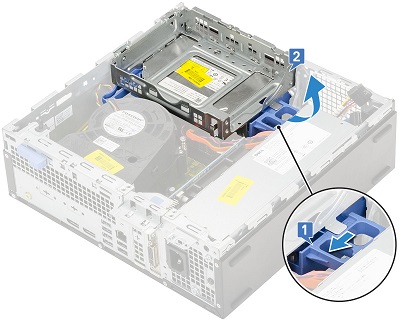

  1. 파란색 슬라이드를 PC 후면을 향해 밀어[1] 드라이브 케이지의 잠금을 해제합니다. 케이지를 섀시 오른쪽 위로 돌립니다[2].

SLN317722_en_US__10CRU_5070_ODD_SFF_02_BK

  1. ODD 후면에서 ODD 전원 및 데이터 케이블을 분리하고[1,2] 드라이브 케이지를 밀어 시스템에서 들어 올립니다[3].

SLN317722_en_US__11CRU_5070_ODD_SFF_03_BK

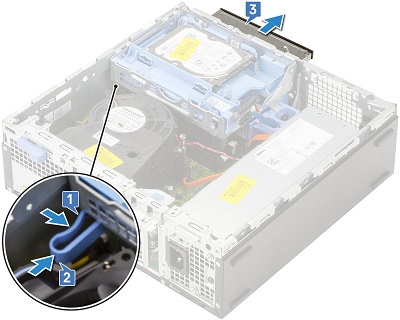

  1. ODD 후면의 파란색 분리 탭을 함께 누르고[1] 래치를 드라이브 케이지 전면 쪽으로 밀고[2] ODD를 드라이브 케이지에서 당겨 분리합니다[3].

SLN317722_en_US__12CRU_5070_ODD_SFF_04_BK



  1. M.2 SSD 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버, 전면 베젤 및 드라이브 케이지를 분리하십시오.

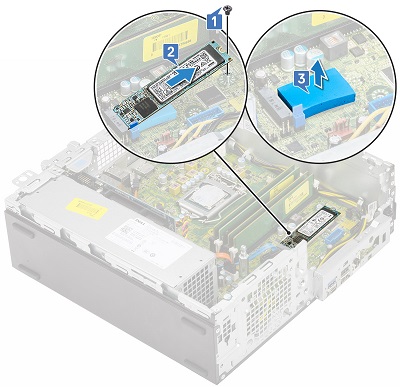

  2. M.2는 드라이브 케이지 아래에 있으며 카드를 아래로 고정하는 나사를 제거합니다[1].

SLN317722_en_US__13CRU_5070_SSD_SFF_01_BK

  1. 카드를 들어 올려 커넥터 및 PC에서 분리하고[2] 카드 아래에서 열 패드를 제거합니다[3].



  1. 방열판 송풍기 팬을 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버, 전면 베젤 및 드라이브 케이지를 분리하십시오.

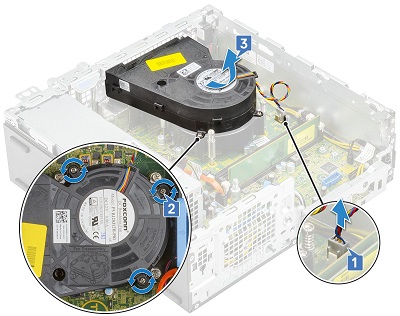

  2. 마더보드에서 팬 케이블을 분리하고[1] 송풍기를 방열판에 고정하는 나사 3개를 제거합니다[2].

SLN317722_en_US__14CRU_5070_Fan_SFF_01_BK

  1. 방열판 팬을 들어 올려 컴퓨터에서 분리합니다[3].



  1. 메모리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버, 전면 베젤 및 드라이브 케이지를 분리하십시오.

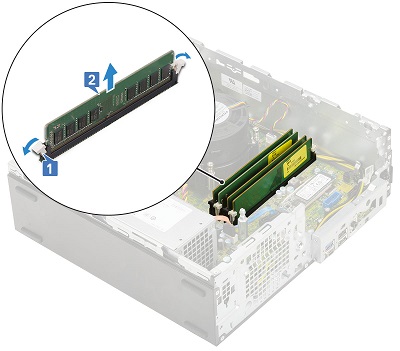

  2. 메모리는 방열판과 PC 전면 사이에 있으며 메모리 DIMM 양쪽의 탭을 당겨 분리합니다[1].

SLN317722_en_US__15CRU_5070_Memory_SFF_01_BK

  1. 메모리가 튀어나오면 들어 올려 PC에서 꺼냅니다[2].

SLN317722_en_US__1icon 참고: 시스템의 추가 메모리 DIMM에 대해 2단계와 3단계를 반복합니다.



  1. 내부 스피커를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버, 전면 베젤 및 드라이브 케이지를 분리하십시오.

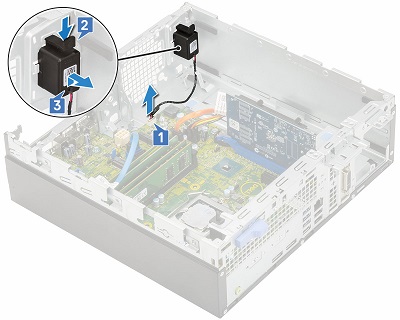

  2. 스피커는 PSU 전면에 있습니다. 마더보드에서 스피커 케이블을 연결 해제합니다[1].

SLN317722_en_US__17CRU_5070_Speaker_SFF_01_BK

  1. 스피커 어셈블리 상단의 분리 탭을 누르고[2] 어셈블리를 들어 올려 섀시에서 분리합니다[3].



  1. PSU(Power Supply Unit)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 시스템 커버, 전면 베젤 및 드라이브 케이지를 분리하십시오.

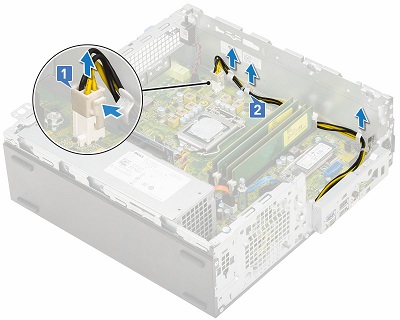

  2. 시스템 오른쪽 후면 모서리에서 사각형 전원 커넥터를 연결 해제하고[1] 섀시 주위에서 케이블을 라우팅 해제합니다[2].

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. PC 후면에서 PSU를 고정하는 나사 3개를 분리하고[1] 메모리 전면 마더보드에서 전원 커넥터를 연결 해제하고[2] 전원 케이블을 들어 올려 시스템에서 분리합니다[3].

SLN317722_en_US__18CRU_5070_PSU_SFF_01_BK

  1. PSU 앞의 파란색 분리 탭을 누르고[4] PSU를 PC 전면을 향해 누르고 시스템에서 들어 올립니다[5].

추가 지원이 필요하면 기술 지원 부서에 문의하십시오.
연락처 OptiPlex 5070 분해 콘텐츠 페이지로 돌아갑니다.
