Instrukcja demontażu modułów wymienianych samodzielnie przez klienta (CRU) w komputerze OptiPlex 5070 Small Form Factor (SFF)

Instrukcje przed demontażem pokrywy komputera:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

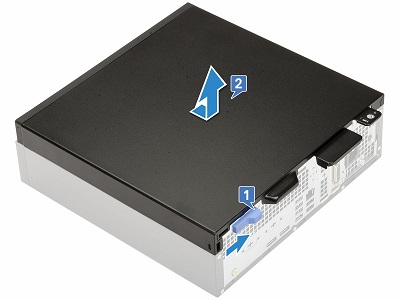

Dociśnij niebieski zaczep zwalniający z tyłu komputera w kierunku środka [1], a następnie wciśnij pokrywę górną w kierunku tylnej części obudowy, podnieś ją i wyjmij z komputera [2]

Instrukcje przed demontażem ramki przedniej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera

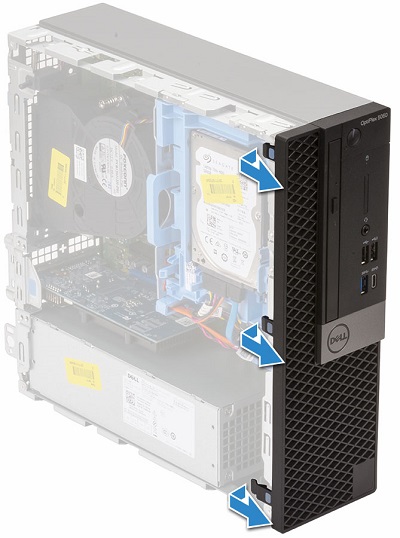

Podważ trzy (3) zaciski mocujące wzdłuż górnej części ramki

Obróć ramkę na haczykach w dolnej części ramki i wyjmij ją z przodu komputera

Instrukcje przed demontażem kart rozszerzeń:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera

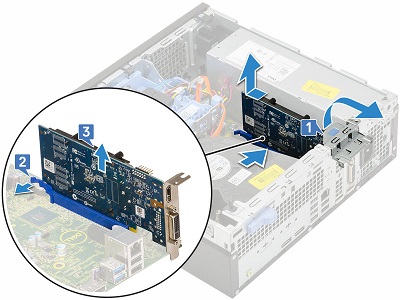

Pociągnij niebieski metalowy zaczep z tyłu komputera, aby odblokować gniazda opcji [1]

Sprawdź, czy dostępny jest zaczep zwalniający [2]. Naciśnij go i wyciągnij kartę z gniazda i komputera [3]

Instrukcje przed demontażem baterii pastylkowej:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera

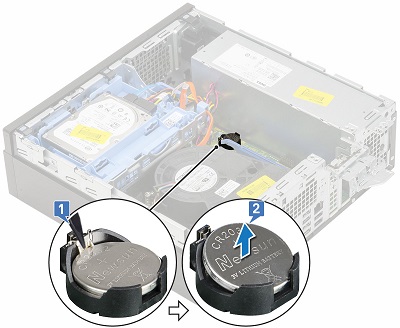

Bateria pastylkowa znajduje się między radiatorem a zasilaczem. Za pomocą rysika z tworzywa sztucznego naciśnij zatrzask zwalniający, aż bateria wyskoczy [1]

Wyjmij baterię z komputera [2]

Instrukcje przed demontażem dysku twardego (HDD):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera

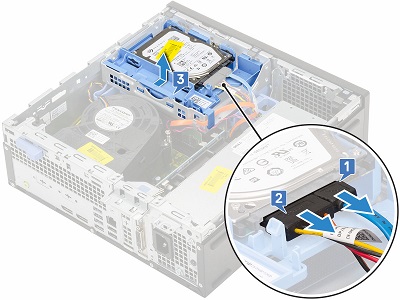

Dysk twardy znajduje się w prawym przednim rogu komputera. W tym zestawie mieszczą się oba dyski twarde 3,5 "i 2,5". Odłącz kable z tyłu napędu [1, 2]

Wciśnij niebieską tabliczkę zwalniającą z tyłu zespołu i unieś przednią część komputera, a następnie wyjmij zespół z komputera [3]

Instrukcje przed demontażem napędu optycznego (DVD/CD RW):

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę boczną i ramkę przednią oraz wyjmij zespół dysku twardego

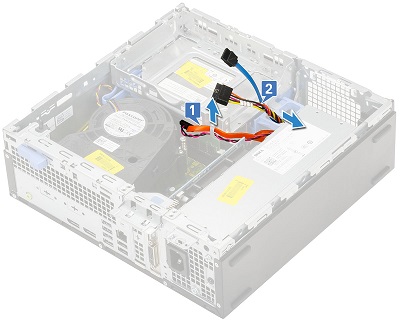

Wyjmij kable napędu optycznego [1] i kable dysku twardego [2] z zacisku mocującego i zaczepu zwalniającego dysku twardego i napędu optycznego po prawej stronie obudowy napędu.

Przesuń niebieską przesuw w kierunku tylnej części komputera [1], aby odblokować obudowę dysku. Obróć obudowę do góry po prawej stronie obudowy [2]

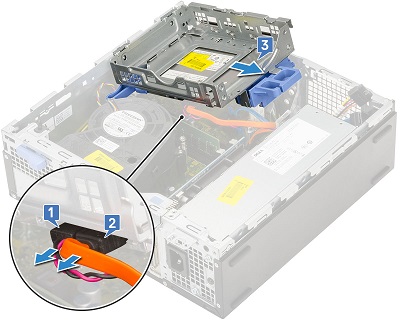

Odłącz kable zasilania i danych napędu optycznego [1, 2] z tyłu napędu optycznego, a następnie przesuń i wyjmij obudowę napędu z komputera [3]

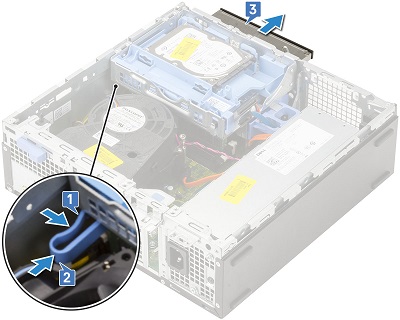

Ściśnij niebieski zaczep zwalniający z tyłu napędu optycznego [1] i wciśnij zatrzask ku przodowi obudowy dysku [2] i wyciągnij napęd optyczny z obudowy napędu [3]

Instrukcje przed demontażem karty SSD M.2:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera, ramkę przednią i obudowę napędu

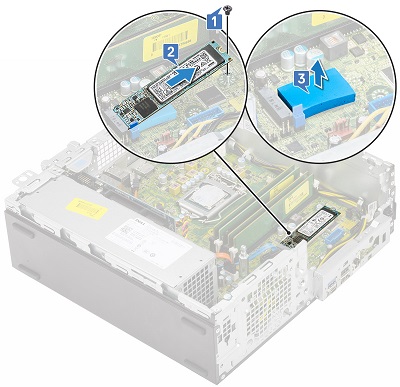

Karta M.2 znajduje się pod obudową napędu. Wykręć śrubę mocującą kartę [1]

Wyjmij kartę ze złącza i komputera [2] i wyjmij podkładkę termoprzewodzącą spod karty [3]

Instrukcje przed demontażem wentylatora dmuchawy radiatora:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera, ramkę przednią i obudowę napędu

Odłącz kabel wentylatora od płyty głównej [1] i wykręć trzy (3) śruby mocujące dmuchawę do radiatora [2]

Wyjmij wentylator radiatora z komputera [3]

Instrukcje przed demontażem Przed wyjęciem pamięci:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera, ramkę przednią i obudowę napędu

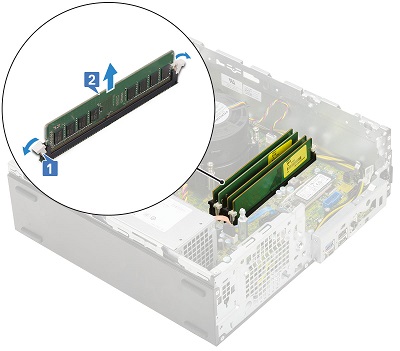

Pamięć znajduje się między radiatorem a przodem komputera. Pociągnij zaczepy po obu stronach modułu pamięci [1]

Kiedy pamięć zostanie wysunięta, wyjmij ją z komputera [2]

Instrukcje przed demontażem głośników wewnętrznych:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera, ramkę przednią i obudowę napędu

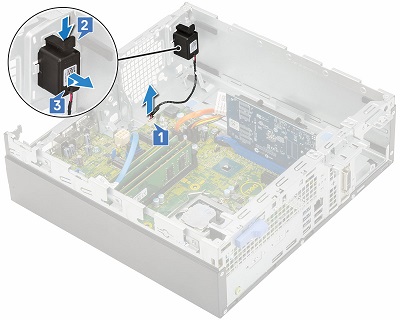

Głośnik znajduje się z przodu zasilacza. Odłącz kabel głośnikowy od płyty głównej [1]

Naciśnij zaczep zwalniający na górze zestawu głośnika [2], a następnie podnieś i wyjmij zespół z obudowy [3]

Instrukcje przed demontażem zasilacza:

1. Przed przystąpieniem do montażu lub demontażu jakiegokolwiek sprzętu należy wykonać kopię zapasową danych.

2. Odłącz przewody telefoniczne, sieciowe lub USB od komputera.

3. Odłącz komputer i wszystkie podłączone urządzenia od gniazd elektrycznych.

4. Zdejmij pokrywę komputera, ramkę przednią i obudowę napędu

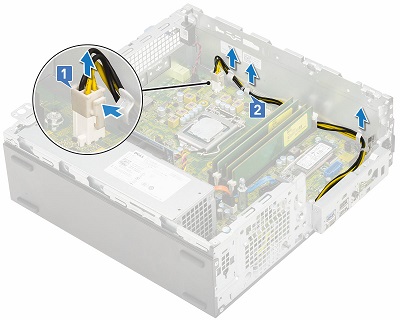

Odłącz kwadratowe złącze zasilania od prawego tylnego rogu komputera [1] i wyjmij kabel z ramy montażowej [2]

Wykręć trzy (3) śruby mocujące zasilacz z tyłu komputera [1] i odłącz złącze zasilania od płyty głównej przed pamięcią [2] i wyjmij kable zasilania z komputera [3]

Naciśnij niebieski zaczep zwalniający przed zasilaczem [4] i zasilaczem w kierunku przedniej części komputera i wyjmij go z komputera [5]
