Návod pro demontáž jednotek vyměnitelných zákazníkem k počítači OptiPlex 7071 Tower

Přípravné instrukce před sejmutím krytu bočního panelu:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

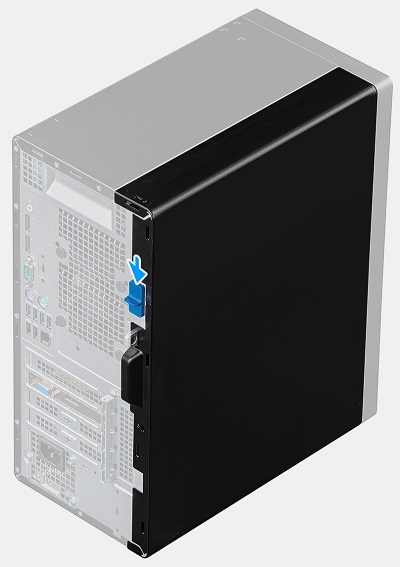

Když je systém ve svislé poloze, zatlačte modrou uvolňovací západku na zadní straně systému směrem dolů a odemkněte krycí panel ze šasi.

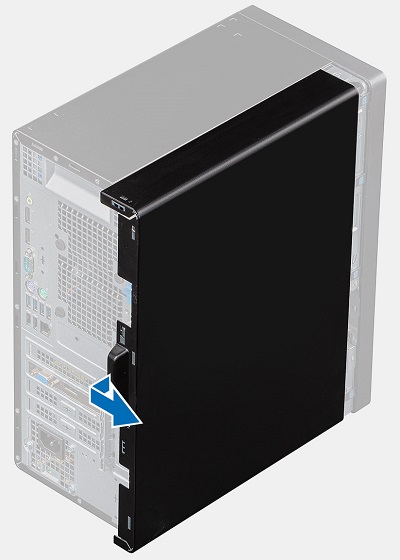

Vytáhněte kryt směrem k zadní části šasi, dokud se výčnělky na krytu neuvolní ze šasi, a zvedněte kryt z počítače.

Přípravné instrukce před sejmutím čelního krytu:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu.

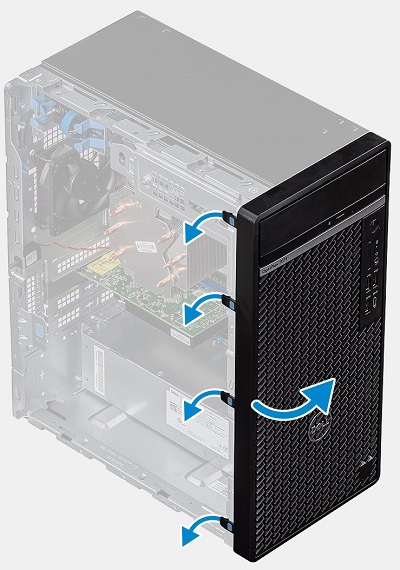

Otočte systém ve svislé poloze a uvolněte čtyři (4) modré výčnělky na levé straně krytu a vytočte jej směrem k pravé straně systému.

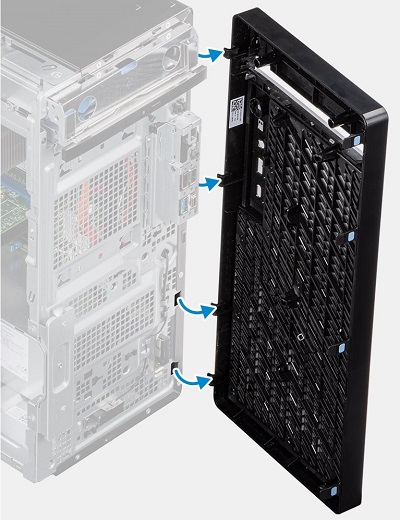

Když se čelní kryt dostane z šasi do 90 stupňů, vyjměte jej z počítače.

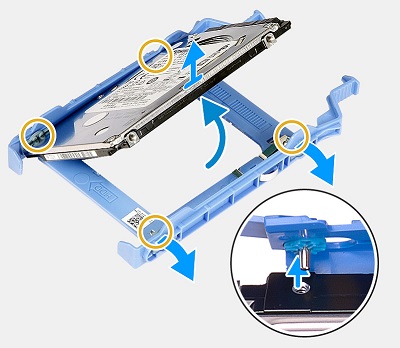

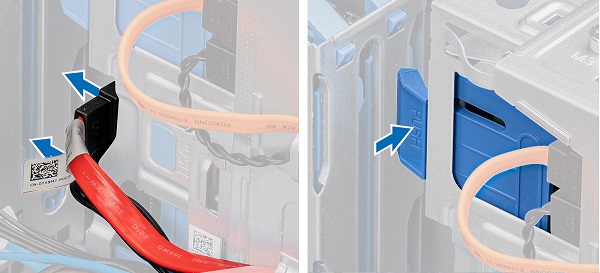

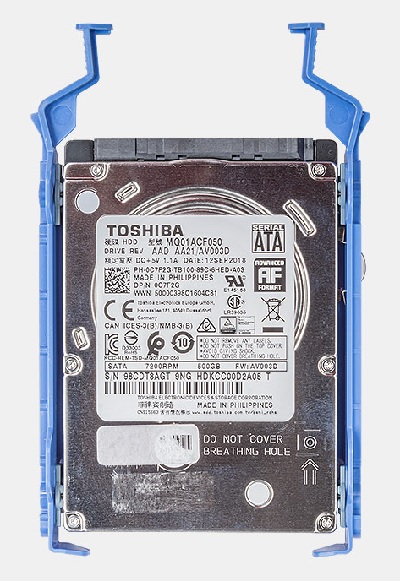

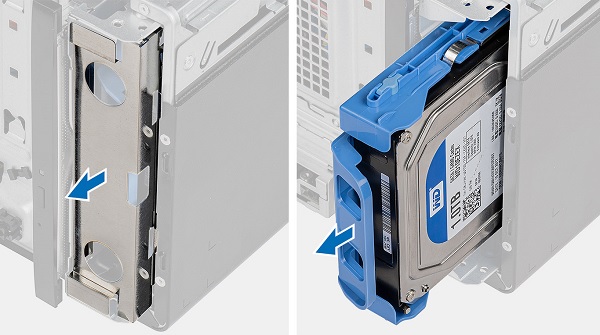

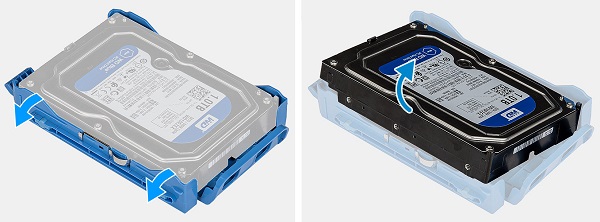

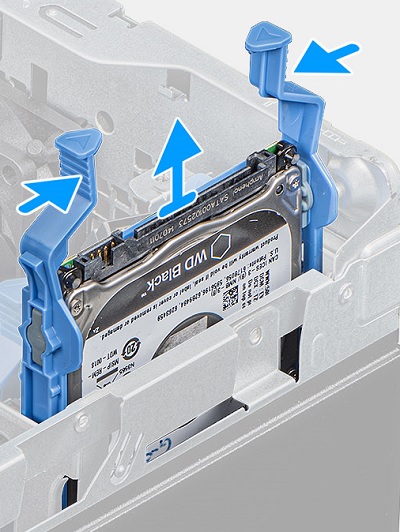

Přípravné instrukce před vyjmutím pevného disku:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu a čelní kryt.

Přípravné instrukce před vyjmutím disku SSD M.2 / paměťové karty Intel Optane:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu.

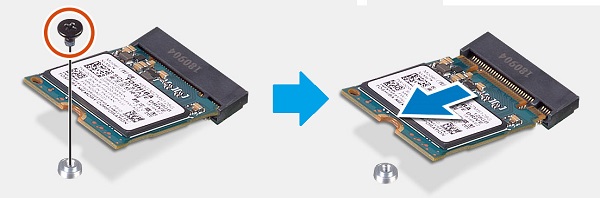

Konektor M.2 je umístěn mezi procesorem a sloty rozšiřujících karet uprostřed systému. Vyšroubujte šroub, který upevňuje konec karty M.2 k šasi.

Když karta vyskočí pod úhlem, vytáhněte ji z konektoru a z počítače.

Přípravné instrukce před vyjmutím bezdrátové karty M.2 WLAN:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu.

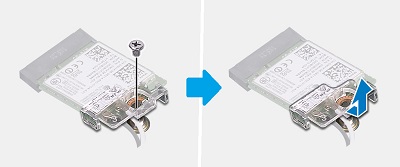

Karta M.2 WLAN se nachází mezi pamětí a přední částí systému. Vyšroubujte šroub, který upevňuje konec karty M.2 k šasi, a vysuňte držák bezdrátové karty z jeho konce.

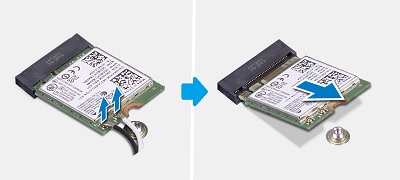

Odpojte kabely antény od konce karty (konektory zajišťují malé stiskací knoflíky) a když je karta pod úhlem vytanutá, vytáhněte kartu z konektoru a z počítače.

Přípravné instrukce před vyjmutím tenké optické jednotky (ODD):

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu a čelní kryt.

Tenká optická jednotka se nachází v pravém horním rohu systému. Jakmile datové a napájecí kabely vyjmete, zatlačte dolů na stříbrnou uvolňovací tabulku a odemkněte jednotku.

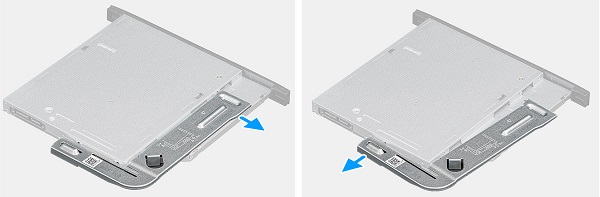

Vysuňte jednotku z přední části systému.

Vypačte držák optické jednotky z disku, budete ji potřebovat pro náhradní disk.

Přípravné instrukce před vyjmutím paměti:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu.

Paměť se nachází uprostřed systému, roztáhněte výčnělky na obou stranách modulu DIMM a uvolněte paměť DIMM.

 Vyjměte modul DIMM ze slotu a z počítače.

Přípravné instrukce před vyjmutím reproduktoru:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu a ventilátor systému.

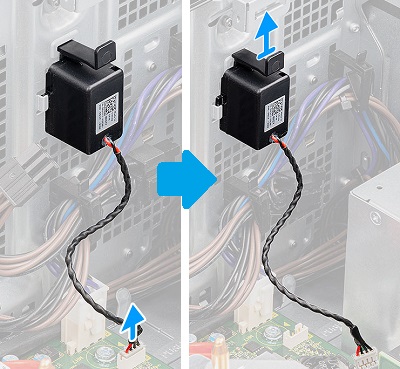

Reproduktor se nachází na vnitřní straně přední strany systému před napájecí jednotkou a odpojte kabel od základní desky.

Stiskněte uvolňovací západku a zvedněte reproduktor z počítače.

Přípravné instrukce před vyjmutím chladicího ventilátoru procesoru:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu.

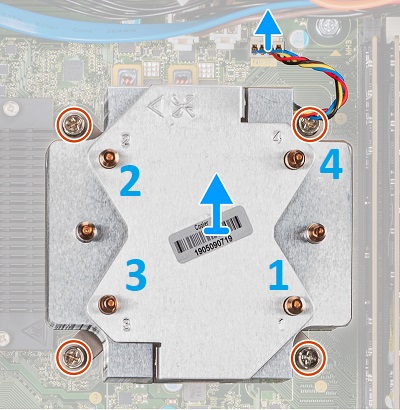

Chladicí ventilátor procesoru se nachází uprostřed systému a odpojte kabel ventilátoru od základní desky. Počínaje 4 a 3, 2 a 1 povolte jisticí šrouby upevňující ventilátor a chladič k základní desce.

Vyjměte sestavu chladicího ventilátoru a chladiče z počítače.

Přípravné instrukce před vyjmutím rozšiřující karty:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu a ventilátor systému.

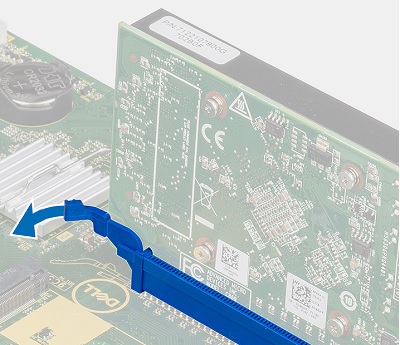

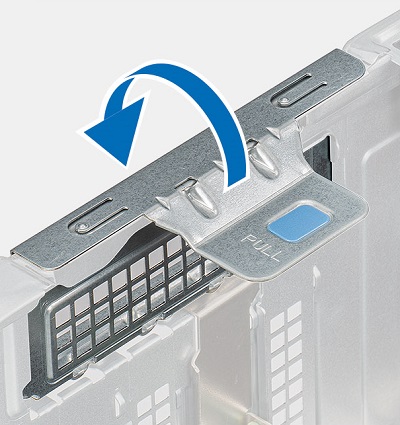

Sloty rozšiřujících karet se nacházejí mezi napájecí jednotkou a chladicím ventilátorem procesoru, uvolněte retenční svorku z jisticí háčku a vytočte ji zcela.

Zkontrolujte, zda je na zadním okraji obsazených slotů základní desky zajišťovací západka. Pokud je na ní, přesuňte ji do odemknuté polohy.

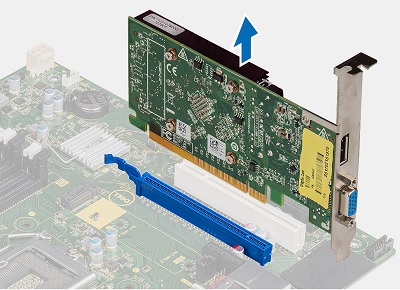

Vyjměte kartu přímo z počítače.

Přípravné instrukce před vyjmutím knoflíkové baterie:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu a všechny rozšiřující karty.

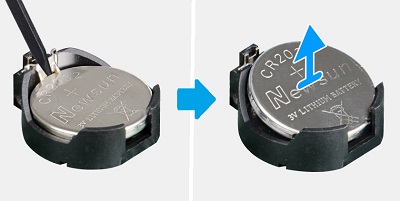

Knoflíková baterie se nachází mezi sloty rozšiřujících karet a přední částí systému. Po vyjmutí karet zatlačte plastovou jehlou na uvolňovací páčku knoflíkové baterie.

Vyjměte baterii z počítače.

Přípravné instrukce před vyjmutím napájecí jednotky psu:

1. Během montáže nebo demontáže kterékoliv součásti hardwaru se vždy ujistěte, že máte řádně zálohovaná veškerá data.

2. Od počítače odpojte všechny telefonní, síťové a USB kabely.

3. Odpojte počítač a všechna připojená zařízení z elektrických zásuvek.

4. Sejměte kryt bočního panelu, chladicí ventilátor a všechny rozšiřující karty.

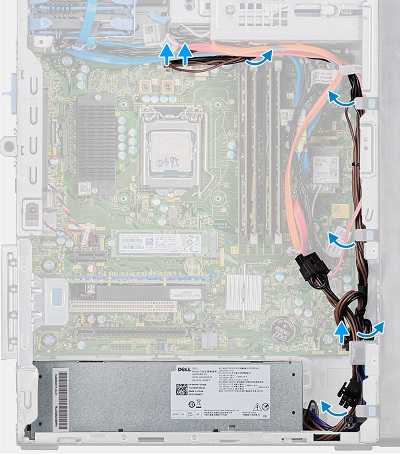

Napájecí zdroj se nachází v levém dolním rohu šasi, odpojte a uvolněte napájecí kabely, které běží na přední straně systému, k základní desce, ventilátorům a diskům.

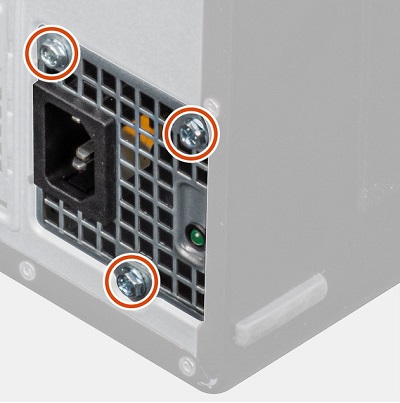

Vyšroubujte tři (3) šrouby ze zadní části jednotky napájecího zdroje.

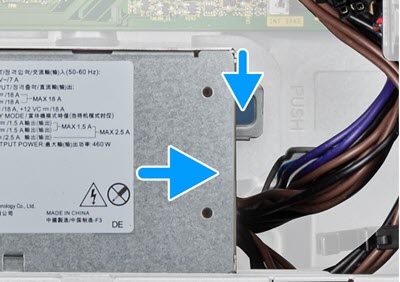

Zatlačte stříbrnou uvolňovací západku na pravé straně napájecího zdroje a zatlačte jednotku PSU směrem k přední části systému.

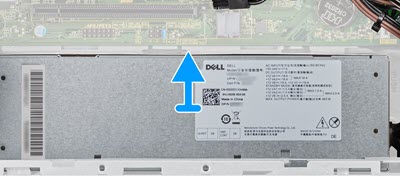

Zatlačte napájecí zdroj směrem k základní desce a vyjměte jej z počítače.
