Инструкции по извлечению заменяемых клиентом компонентов (CRU) из OptiPlex 7071 Tower

Riepilogo: В этой статье приведены инструкции по извлечению компонентов настольного компьютера Dell OptiPlex 7071 Towe, которые компания Dell считает допустимым для извлечения и замены любым человеком. ...

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

В этих руководствах приведены пошаговые инструкции по безопасному извлечению заменяемых клиентом компонентов (CRU) из компьютера OptiPlex 7071 в корпусе Tower. (CRU — это компоненты системы, которые можно извлечь или заменить без помощи инженера.) Руководства также содержат изображения, дополняющие описание.

Содержание:

  1. Руководство по извлечению CRU
  2. Инструкции по извлечению



Руководство по извлечению



Если данные руководства не содержат нужной информации, обратитесь к руководству по системе.

В следующей статье приведена информация о правилах безопасного выполнения действий, которые необходимо учитывать перед началом работы с электрооборудованием.


В начало



Инструкции по извлечению



SLN319105_en_US__1icon Примечание. Чтобы просмотреть материал по определенной теме, нажмите на заголовок соответствующего раздела ниже.



|



SLN319105_en_US__2ReqTools_E7450_BKeith_01



1. Небольшая крестовая отвертка 2. Пластиковая лопатка
3. Маленькая шлицевая отвертка

SLN319105_en_US__1icon Примечание. Помните, что большой крестовой или плоской отверткой можно повредить головки винтов. Это сделает их удаление невозможным без специальных инструментов, которые недоступны нашим инженерам на местах.



  1. Подготовка к снятию крышки боковой панели:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

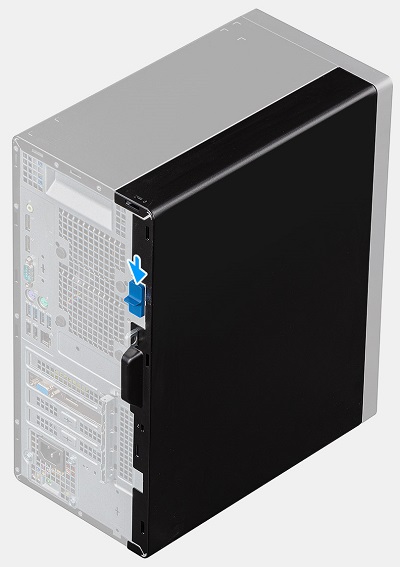

  2. Когда система в вертикальном положении, надавите на синий фиксатор на задней панели системы вниз, чтобы разблокировать панель крышки от корпуса.

SLN319105_en_US__4CRU_7071 Tower_Cover_01_BK

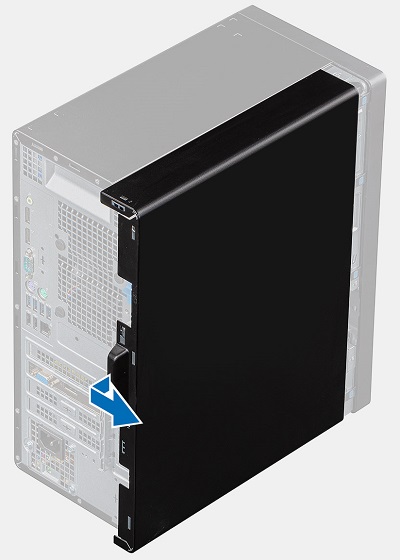

  1. Потяните крышку к задней части корпуса, пока рычажок на крышке не высвободится из корпуса и не снимите крышку с компьютера.

SLN319105_en_US__5CRU_7071 Tower_Cover_02_BK



  1. Подготовка к снятию фронтальной панели:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели.

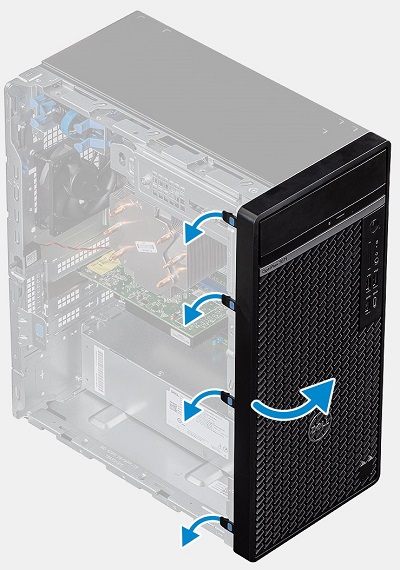

  2. Когда система стоит вертикально, освободите 4 (четыре) синих язычка с левой стороны фронтальной панели и поверните ее в направлении правой стороны системы.

SLN319105_en_US__6CRU_7071 Tower_Bezel_01_BK

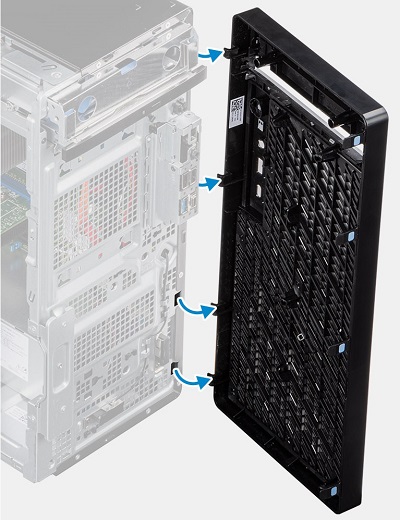

  1. Когда фронтальная панель достигает 90 градусов от корпуса, снимите ее с компьютера.

SLN319105_en_US__7CRU_7071 Tower_Bezel_02_BK



  1. Подготовка к извлечению жесткого диска (HDD):

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели ифронтальную панель.

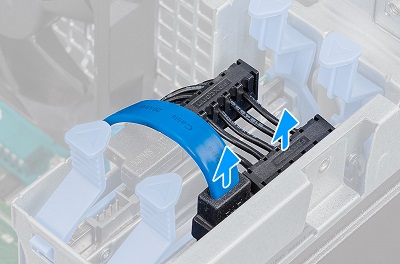

  1. Отсеки для 2,5-дюймовых жестких дисков расположены в верхнем левом углу системы. Отсоедините кабель передачи данных и кабель питания от задней панели жесткого диска.

SLN319105_en_US__8CRU_7071 Tower_2_5HDD_01_BK

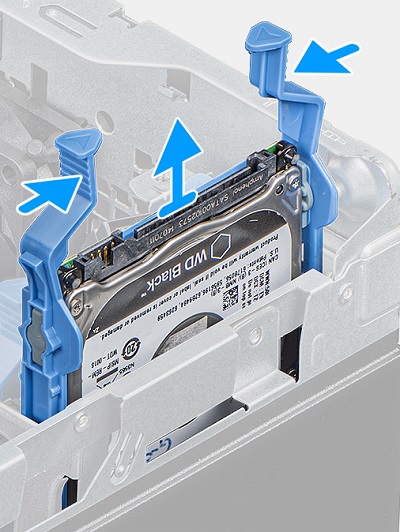

  1. Сожмите синюю таблицу фиксаторов с обеих сторон жесткого диска и извлеките жесткий диск из системы.

SLN319105_en_US__9CRU_7071 Tower_2_5HDD_02_BK

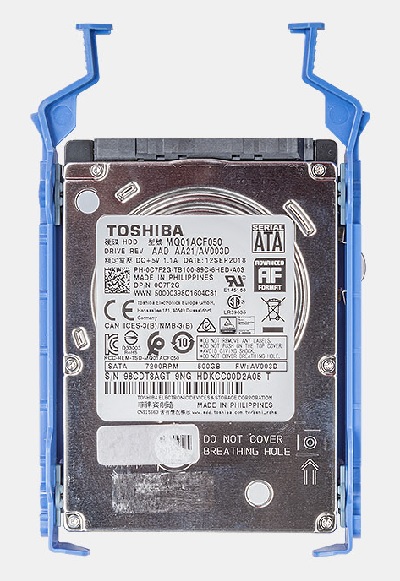

  1. Подденьте крепление жесткого диска вдоль одного края жесткого диска, чтобы высвободить выступы на сборке из пазов на жестком диске.

SLN319105_en_US__10CRU_7071 Tower_2_5HDD_03_BK

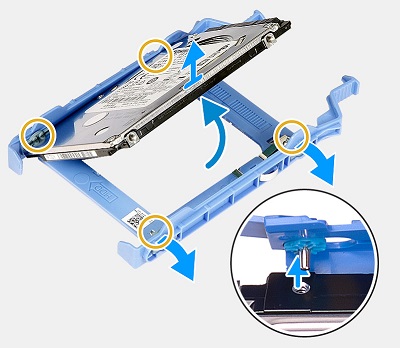

  1. Приподнимите жесткий диск и извлеките его из крепления.

SLN319105_en_US__11CRU_7071 Tower_2_5HDD_04_BK

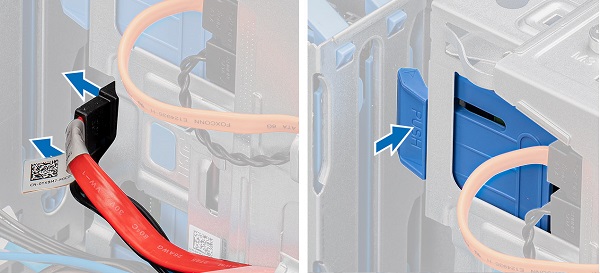

  1. Отсек для 3,5-дюймовых накопителей расположен над тонким оптическим приводом в правом верхнем углу системы. Установите систему на бок и отсоедините кабели передачи данных и питания от задней панели жесткого диска. Нажмите на синий фиксатор вниз, чтобы разблокировать жесткий диск в сборе.

SLN319105_en_US__12CRU_7071 Tower_3_5HDD_01_BK

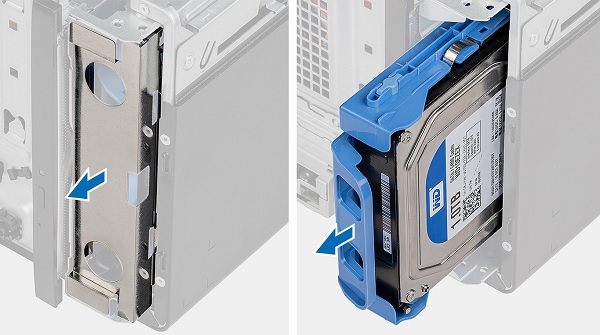

  1. Выдвиньте заглушку для защиты от электростатического разряда из передней части корпуса и выдвиньте жесткий диск в сборе из передней части системы.

SLN319105_en_US__13CRU_7071 Tower_3_5HDD_02_BK

  1. Потяните за один край кронштейна в сторону от жесткого диска, чтобы высвободить фиксирующие шпильки, и снимите кронштейн с жесткого диска.

SLN319105_en_US__14CRU_7071 Tower_3_5HDD_03_BK



  1. Подготовка к извлечению твердотельного накопителя M.2/карты памяти Intel Optane:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели.

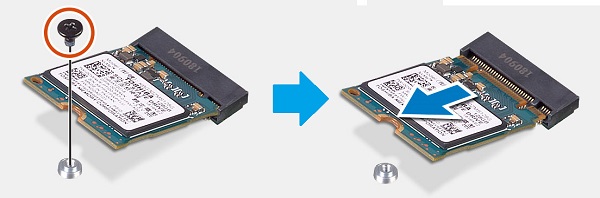

  2. Разъем M.2 расположен между процессором и слотами для плат расширения в середине системы. Открутите один винт, которым конец платы M.2 крепится к корпусу.

SLN319105_en_US__15CRU_7071 Tower_M_2_01_BK

  1. Когда плата выдвинется под углом, извлеките ее из разъема и из компьютера.



  1. Подготовка к извлечению платы беспроводной сети M.2 WLAN:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели.

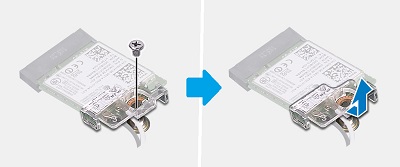

  2. Плата M.2 WLAN расположена между памятью и передней частью системы. Открутите один винт, которым конец платы M.2 крепится к корпусу, и снимите кронштейн платы беспроводной сети с конца платы.

SLN319105_en_US__16CRU_7071 Tower_WiFi_01_BK

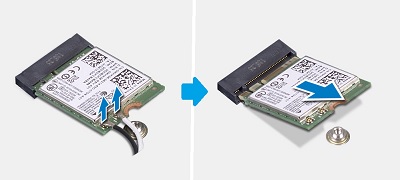

  1. Отсоедините антенные кабели от конца платы (разъемы крепится небольшими нажимным штифтами). Когда плата выдвинется под углом, извлеките плату из разъема и извлеките ее из компьютера.

SLN319105_en_US__17CRU_7071 Tower_WiFi_02_BK



  1. Подготовка к извлечению тонкого оптического привода.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели ифронтальную панель.

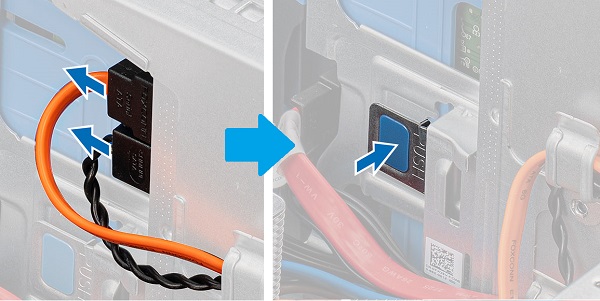

  2. Тонкий оптический привод расположен в правом верхнем углу системы. После отсоединния кабелей передачи данных и питания надавите на серебристую фиксатор, чтобы разблокировать накопитель.

SLN319105_en_US__18CRU_7071 Tower_ODD_01_BK

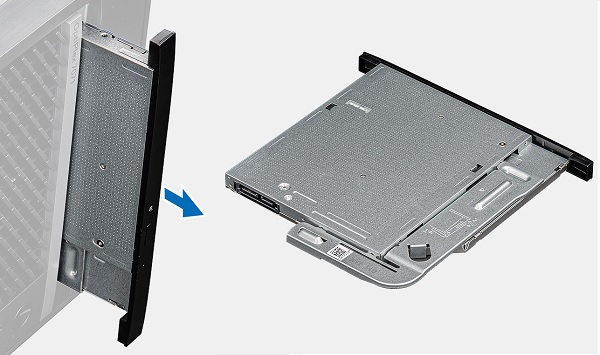

  1. Выдвиньте диск из передней части системы.

SLN319105_en_US__19CRU_7071 Tower_ODD_02_BK

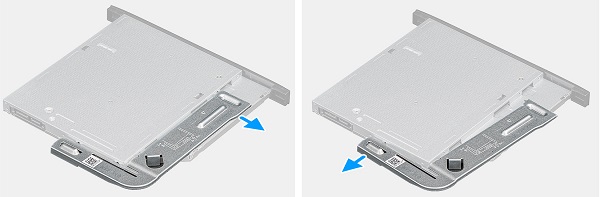

  1. Подденьте крепежную скобу оптического привода и извлеките ее из привода, чтобы заменить его.

SLN319105_en_US__20CRU_7071 Tower_ODD_03_BK



  1. Подготовка к извлечению модулей памяти.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели.

  2. Модуль памяти расположен в центре системы, потяните за выступы с обеих сторон модуля DIMM, чтобы освободить модуль памяти DIMM.

SLN319105_en_US__21CRU_7071 Tower_Memory_01_BK

  1.  Поднимите модуль DIMM и извлеките его из разъема и компьютера.

SLN319105_en_US__1icon Примечание. Повторите шаги 2 и 3 для всех дополнительных модулей памяти DIMM, установленных в системе.



  1. Подготовка к извлечению динамика.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели исистемный вентилятор.

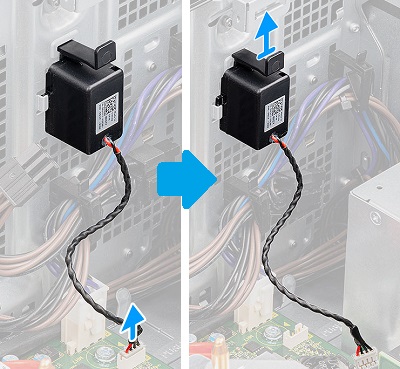

  2. Динамик расположен с внутренней стороной передней части системы перед блоком питания. Отсоедините кабель от системной платы.

SLN319105_en_US__23CRU_7071 Tower_Speaker_01_BK

  1. Нажмите на фиксатор, поднимите динамик вверх и извлеките его из компьютера.



  1. Подготовка к извлечению вентилятора охлаждения процессора:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели.

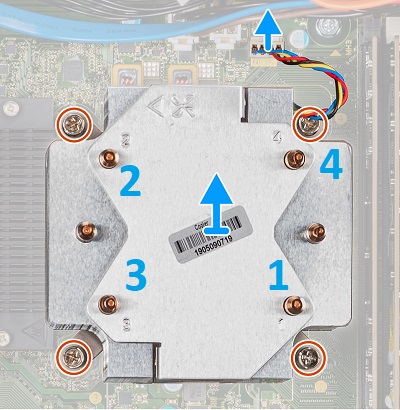

  2. Вентилятор охлаждения процессора расположен в центре системы, отсоедините кабель вентилятора от системной платы. Начиная с положения 4, затем до 3, затем 2, затем 1, ослабьте невыпадающие винты, которыми вентилятор и радиатор крепится к системной плате.

SLN319105_en_US__24CRU_7071 Tower_fan_01_BK

  1. Извлеките вентилятор охлаждения и радиатор в сборе из компьютера.



  1. Подготовка к извлечению платы расширения.

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели исистемный вентилятор.

  2. Слоты для плат расширения расположены между блоком питания и вентилятором охлаждения процессора, высвободите фиксатор из фиксатора и поверните его полностью открытым.

SLN319105_en_US__25CRU_7071 Tower_Card_01_BK

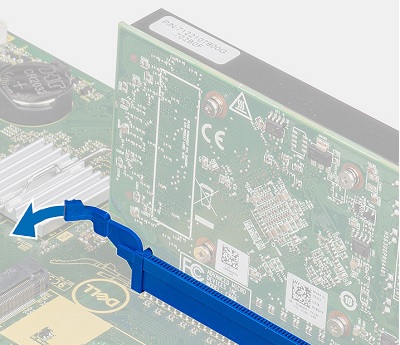

  1. Проверьте, есть ли фиксатор на задней стороне любого занятого слота на системной плате, перемещается ли он в разблокированное положение.

SLN319105_en_US__26CRU_7071 Tower_Card_02_BK

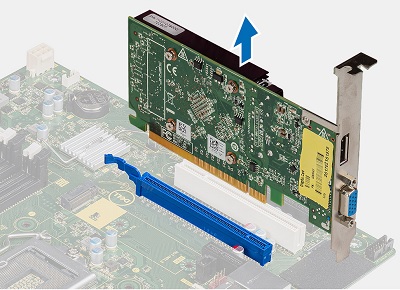

  1. Вертикально извлеките плату из компьютера.

SLN319105_en_US__27CRU_7071 Tower_Card_03_BK



  1. Подготовка к извлечению батарейки типа «таблетка»

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели и все платы расширения.

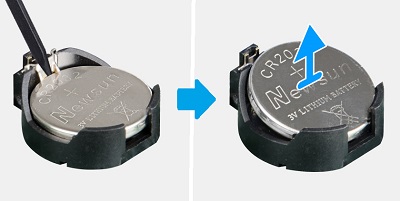

  2. Батарейка типа «таблетка» расположена между слотами для плат расширения и передней частью системы. После извлечения любых карт пластмассовой палочкой нажмите на рычажок фиксатора батарейки типа «таблетка».

SLN319105_en_US__28CRU_7071 Tower_Coin_01_BK

  1. Извлеките аккумулятор из компьютера.



  1. Подготовка к извлечению блока питания:

    1. Перед установкой или удалением ЛЮБОГО оборудования всегда делайте резервную копию всех данных.

    2. Отсоедините все телефонные, сетевые или USB-кабели от компьютера.

    3. Отсоедините компьютер и все подключенные устройства от электросети.

    4. Снимите крышку боковой панели, вентилятор охлаждения и все платы расширения.

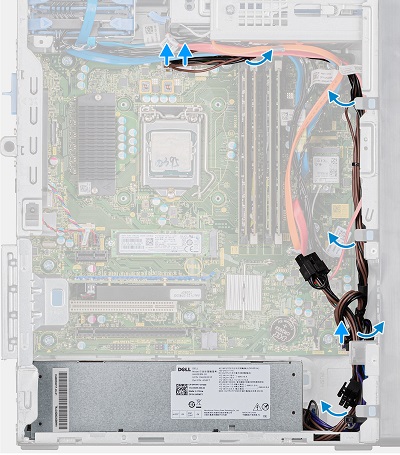

  2. Блок питания расположен в левом нижнем углу корпуса, отсоедините и извлеките кабели питания, работающие вокруг передней части системы, к системной плате, вентиляторам и накопителям.

SLN319105_en_US__29CRU_7071 Tower_PSU_01_BK

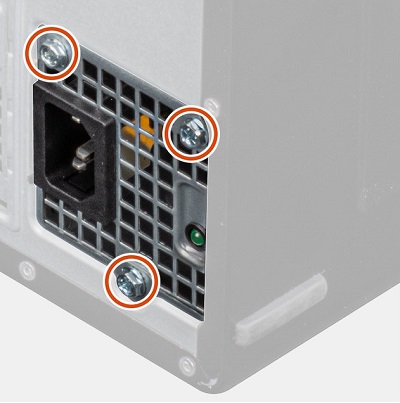

  1. Выверните 3 (три) винта из задней части блока питания.

SLN319105_en_US__30CRU_7071 Tower_PSU_02_BK

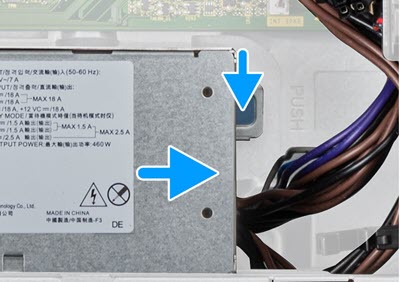

  1. Нажмите на серебристый фиксатор с правой стороны блока питания и сдвиньте блок питания в сторону передней части системы.

SLN319105_en_US__31CRU_7071 Tower_PSU_03_BK

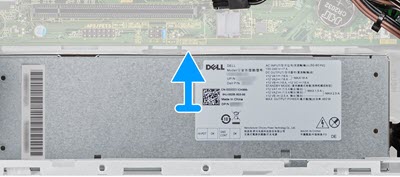

  1. Сдвиньте блок питания к системной плате, поднимите и извлеките его из компьютера.

SLN319105_en_US__32CRU_7071 Tower_PSU_04_BK

Если требуется дополнительная помощь, обратитесь в службу технической поддержки.
