Guida alla rimozione delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 7071 Tower

Riepilogo: Questo articolo offre una guida alla rimozione di quelle parti del sistema desktop Dell OptiPlex 7071 Towe che Dell considera sostituibili e sostituibili da chiunque.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Queste guide illustrano in modo dettagliato le operazioni da eseguire per la rimozione sicura delle unità sostituibili dal cliente (CRU) nei sistemi OptiPlex 7071 Tower (le CRU sono le parti del sistema per la cui rimozione o sostituzione non è necessario l'intervento di un tecnico). Sono incluse anche delle immagini che fungono da riferimento per quanto descritto.

Sommario:

  1. Guida alla rimozione delle CRU
  2. Istruzioni per la rimozione



Guida alla rimozione



Se queste guide non trattano l'operazione che si intende eseguire, sarà necessario fare riferimento al manuale del sistema.

Questo articolo offre informazioni sulle prassi sicure da seguire prima di utilizzare dispositivi elettronici.


Torna all'inizio



Istruzioni per la rimozione



SLN319105_en_US__1icon Nota: cliccare sul titolo della sezione che si desidera aprire qui in basso per visualizzare i contenuti.



|



SLN319105_en_US__2ReqTools_E7450_BKeith_01



1 Piccolo cacciavite a croce 2 Punta in plastica
3 Piccolo cacciavite a testa piatta

SLN319105_en_US__1icon Nota: tenere presente che l'utilizzo di un cacciavite a croce o a testa piatta di grandi dimensioni può danneggiare la testa delle viti. Ciò renderebbe impossibile la rimozione senza strumenti speciali, che non sono disponibili per i nostri ingegneri on-site.



  1. Operazioni preliminari prima della rimozione del coperchio del pannello laterale:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

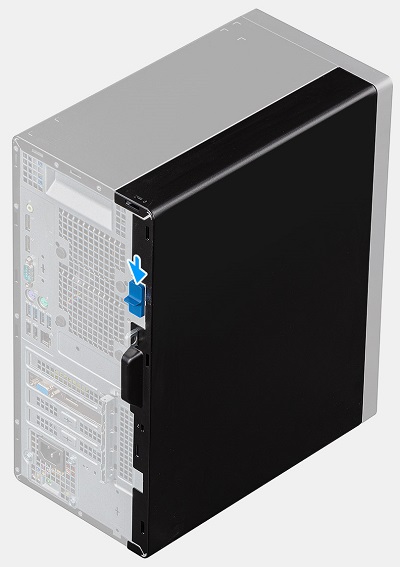

  2. Con il sistema in posizione verticale, spingere verso il basso il fermo di rilascio blu sul retro del sistema per sbloccare il pannello del coperchio dallo chassis.

SLN319105_en_US__4CRU_7071 Tower_Cover_01_BK

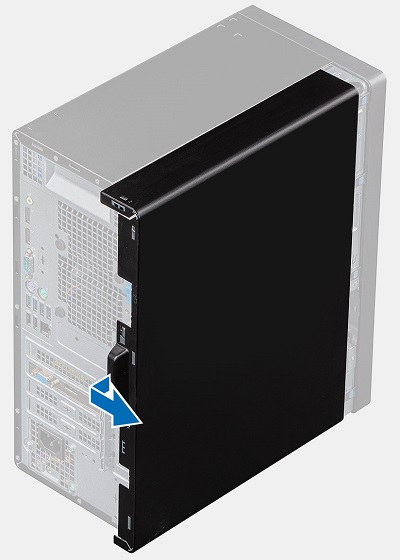

  1. Tirare il coperchio verso la parte posteriore dello chassis fino a quando le linguette sul coperchio non si sganciano dallo chassis e sollevare il coperchio dal computer.

SLN319105_en_US__5CRU_7071 Tower_Cover_02_BK



  1. Operazioni preliminari alla rimozione del pannello anteriore:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del pannello laterale

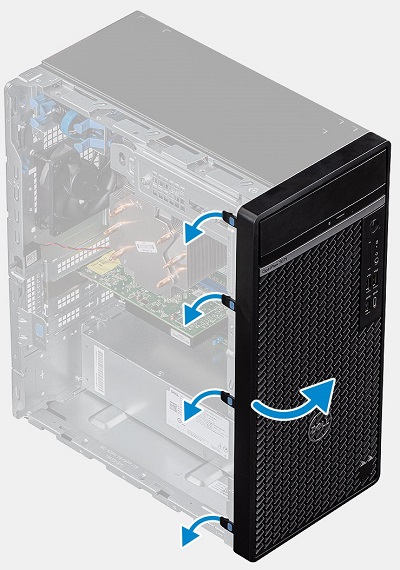

  2. Con il sistema in posizione verticale, rilasciare le quattro (4) linguette blu sul lato sinistro del pannello e ruotarlo verso il lato destro del sistema.

SLN319105_en_US__6CRU_7071 Tower_Bezel_01_BK

  1. Quando la cornice si allontana di 90 gradi dallo chassis, estrarla dal computer.

SLN319105_en_US__7CRU_7071 Tower_Bezel_02_BK



  1. Operazioni preliminari alla rimozione dell'unità disco rigido (HDD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio laterale del pannello e il pannello anteriore.

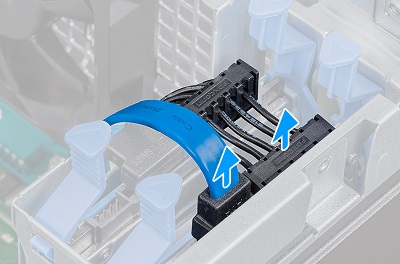

  1. Gli alloggiamenti per hdd da 2,5" si trovano nell'angolo superiore sinistro del sistema. Scollegare il cavo dati e di alimentazione dalla parte posteriore dell'unità HDD.

SLN319105_en_US__8CRU_7071 Tower_2_5HDD_01_BK

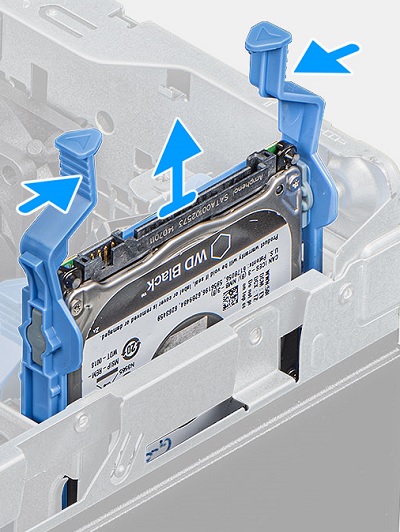

  1. Premere insieme il tavolo di rilascio blu su entrambi i lati dell'unità HDD ed estrarre l'HDD dal sistema.

SLN319105_en_US__9CRU_7071 Tower_2_5HDD_02_BK

  1. Sollevare la staffa del disco rigido lungo un bordo dell'unità HDD per sbloccare le linguette sul gruppo dagli slot sul disco rigido.

SLN319105_en_US__10CRU_7071 Tower_2_5HDD_03_BK

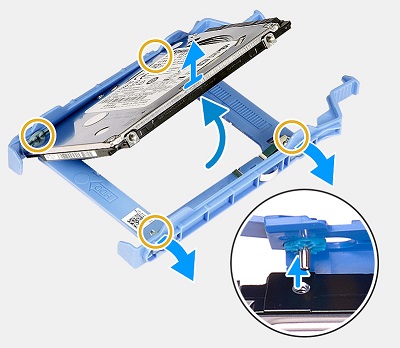

  1. Sollevare e rimuovere il disco rigido dalla relativa staffa.

SLN319105_en_US__11CRU_7071 Tower_2_5HDD_04_BK

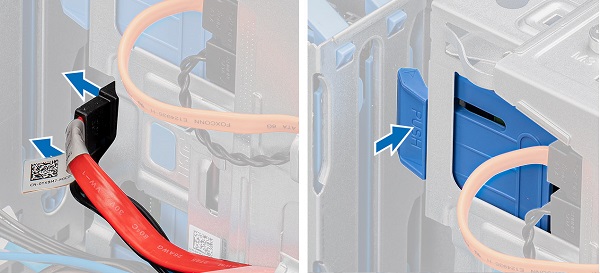

  1. L'alloggiamento dell'unità da 3,5" si trova sopra l'unità ottica slim nell'angolo superiore destro del sistema, posizionarlo sul lato e scollegare i cavi dati e di alimentazione dalla parte posteriore dell'unità HDD. Premere la linguetta di sbloccaggio blu verso il basso per sbloccare il gruppo HDD.

SLN319105_en_US__12CRU_7071 Tower_3_5HDD_01_BK

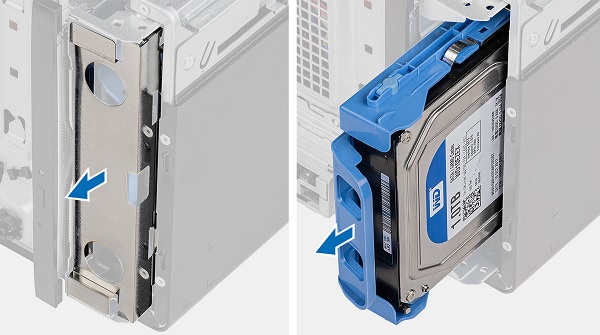

  1. Far uscire la piastra di protezione ESD dalla parte anteriore dello chassis e spingere il gruppo hdd fuori dalla parte anteriore del sistema.

SLN319105_en_US__13CRU_7071 Tower_3_5HDD_02_BK

  1. Allontanare un bordo della staffa dall'HDD per sbloccare i perni di fissaggio ed estrarre la staffa dall'HDD

SLN319105_en_US__14CRU_7071 Tower_3_5HDD_03_BK



  1. Operazioni preliminari prima della rimozione della scheda di memoria SSD M.2/Intel Optane:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del pannello laterale

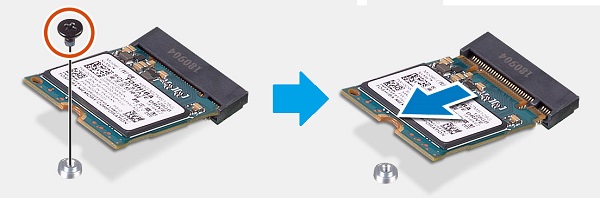

  2. Il connettore M.2 si trova tra la CPU e gli slot della scheda di espansione al centro del sistema. Rimuovere la vite che fissa l'estremità della scheda M.2 allo chassis.

SLN319105_en_US__15CRU_7071 Tower_M_2_01_BK

  1. Quando la scheda si solleva ad angolo, estrarla dal connettore e dal PC.



  1. Operazioni preliminari prima della rimozione della scheda di rete senza fili WLAN M.2:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del pannello laterale

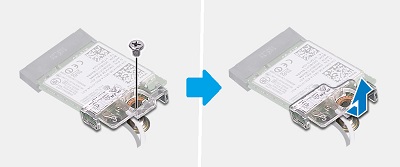

  2. La scheda WLAN M.2 si trova tra la memoria e la parte anteriore del sistema. Rimuovere la vite che fissa l'estremità della scheda M.2 allo chassis e far scorrere la staffa della scheda wireless all'estremità della scheda.

SLN319105_en_US__16CRU_7071 Tower_WiFi_01_BK

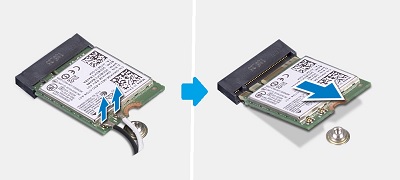

  1. Scollegare i cavi dell'antenna dall'estremità della scheda (piccoli perni a pressione fissano i connettori) e mentre la scheda è scollegata ad angolo, estrarre la scheda dal connettore ed estrarla dal PC.

SLN319105_en_US__17CRU_7071 Tower_WiFi_02_BK



  1. Operazioni preliminari prima della rimozione dell'unità ottica slim (ODD):

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio laterale del pannello e il pannello anteriore.

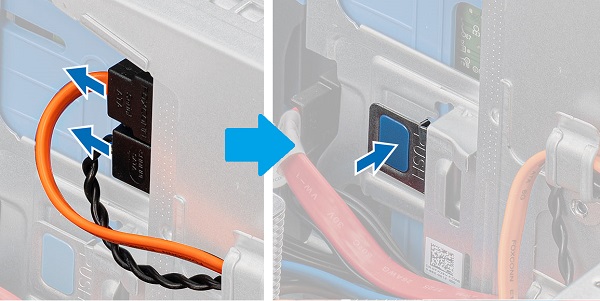

  2. L'unità ottica slim si trova nell'angolo superiore destro del sistema. Una volta rimossi i cavi dati e di alimentazione, spingere verso il basso la tabella di rilascio argento per sbloccare l'unità.

SLN319105_en_US__18CRU_7071 Tower_ODD_01_BK

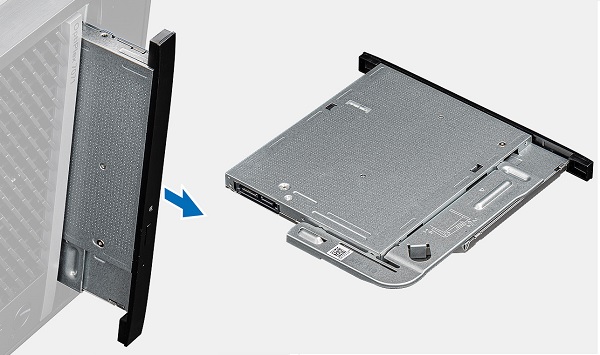

  1. Spingere l'unità fuori dalla parte anteriore del sistema

SLN319105_en_US__19CRU_7071 Tower_ODD_02_BK

  1. Sollevare la staffa ODD dall'unità; sarà necessario per l'unità sostitutiva

SLN319105_en_US__20CRU_7071 Tower_ODD_03_BK



  1. Operazioni preliminari alla rimozione della memoria:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del pannello laterale

  2. La memoria si trova al centro del sistema. Allontanare le linguette su entrambi i lati del modulo DIMM per sbloccare il modulo di memoria DIMM.

SLN319105_en_US__21CRU_7071 Tower_Memory_01_BK

  1.  Sollevare il MODULO DIMM ed estrarlo dallo slot e dal PC.

SLN319105_en_US__1icon Nota: ripetere i passaggi 2 e 3 per altri eventuali moduli DIMM di memoria del sistema.



  1. Operazioni preliminari prima della rimozione dell'altoparlante:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio laterale del pannello e la ventola del sistema.

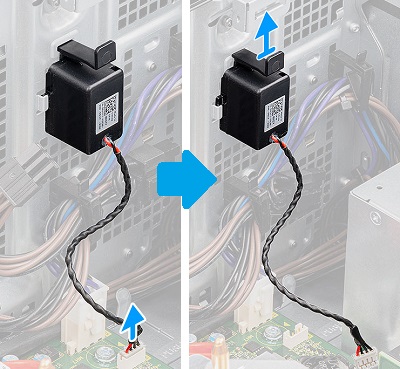

  2. L'altoparlante si trova all'interno della parte anteriore del sistema di fronte all'unità di alimentazione. Scollegare il cavo dalla scheda madre.

SLN319105_en_US__23CRU_7071 Tower_Speaker_01_BK

  1. Premere il fermo di rilascio verso il basso e sollevare l'altoparlante ed estrarlo dal PC.



  1. Operazioni preliminari alla rimozione della ventola di raffreddamento della CPU:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio del pannello laterale

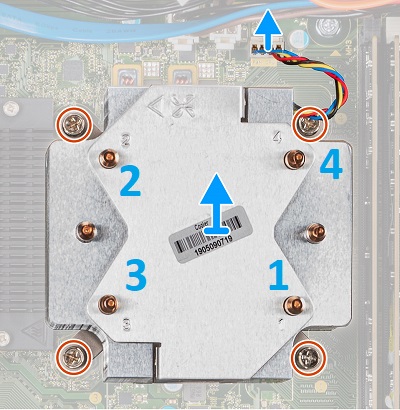

  2. La ventola di raffreddamento della CPU si trova al centro del sistema. Scollegare il cavo della ventola dalla scheda madre. Partendo dalla posizione 4 e quindi passando a 3, poi 2, quindi 1, allentare le viti di fissaggio che fissano la ventola e il dissipatore di calore alla scheda madre

SLN319105_en_US__24CRU_7071 Tower_fan_01_BK

  1. Sollevare ed estrarre il gruppo ventola di raffreddamento e dissipatore di calore dal PC.



  1. Operazioni preliminari prima della rimozione di una scheda di espansione:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio laterale del pannello e la ventola del sistema.

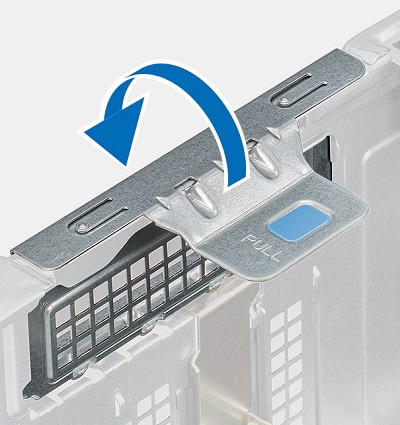

  2. Gli slot della scheda di espansione si trovano tra la PSU e la ventola di raffreddamento della CPU, rilasciare il fermaglio di fissaggio dal gancio di fissaggio e aprirlo completamente

SLN319105_en_US__25CRU_7071 Tower_Card_01_BK

  1. Controllare se è presente una linguetta di fissaggio sul bordo posteriore di qualsiasi slot occupato sulla scheda madre, se è in posizione di sblocco

SLN319105_en_US__26CRU_7071 Tower_Card_02_BK

  1. Sollevare la scheda verso l'alto ed estrarlo dal PC

SLN319105_en_US__27CRU_7071 Tower_Card_03_BK



  1. Operazioni preliminari prima della rimozione della batteria a bottone:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio laterale del pannello e tutte le schede di espansione.

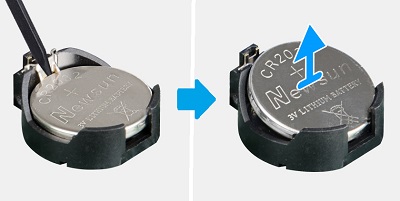

  2. La batteria a bottone si trova tra gli slot della scheda di espansione e la parte anteriore del sistema, una volta rimosse le schede, utilizzando un graffietto in plastica, spingere la leva di sblocco della batteria a bottone.

SLN319105_en_US__28CRU_7071 Tower_Coin_01_BK

  1. Estrarre la batteria dal PC.



  1. Operazioni preliminari prima della rimozione dell'unità di alimentazione PSU:

    1. Durante l'installazione o la rimozione di qualsiasi dispositivo hardware, accertarsi di aver eseguito il backup completo di tutti i dati.

    2. Scollegare tutti i cavi telefonici, di rete o USB dal computer.

    3. Scollegare il computer e tutti i dispositivi collegati dalle rispettive prese elettriche.

    4. Rimuovere il coperchio laterale del pannello, la ventola di raffreddamento ed eventuali schede di espansione.

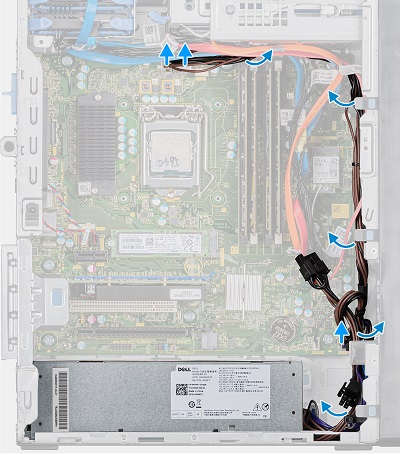

  2. La PSU si trova nell'angolo inferiore sinistro dello chassis, scollegare e disinstradare i cavi di alimentazione in esecuzione sulla parte anteriore del sistema alla scheda madre, alle ventole e alle unità.

SLN319105_en_US__29CRU_7071 Tower_PSU_01_BK

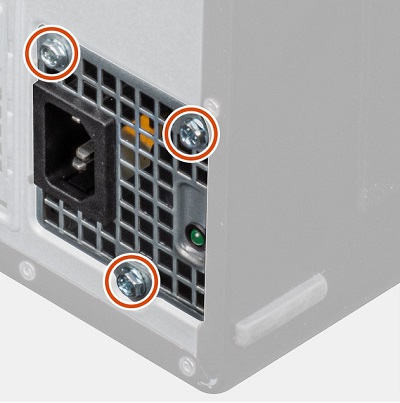

  1. Rimuovere le tre (3) viti dalla parte posteriore dell'unità di alimentazione.

SLN319105_en_US__30CRU_7071 Tower_PSU_02_BK

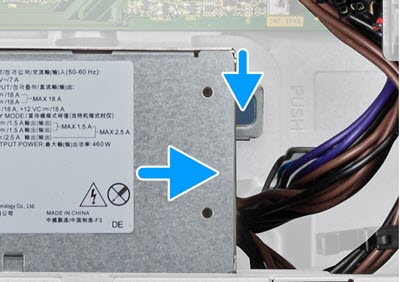

  1. Spingere verso il basso il fermo di rilascio argento sul lato destro dell'unità di alimentazione e spingere l'alimentatore verso la parte anteriore del sistema.

SLN319105_en_US__31CRU_7071 Tower_PSU_03_BK

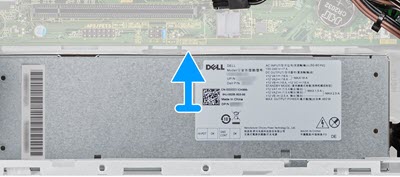

  1. Spingere l'unità di alimentazione verso la scheda madre ed estrarla dal PC.

SLN319105_en_US__32CRU_7071 Tower_PSU_04_BK

Per ulteriore assistenza contattare il supporto tecnico.
