Guide de démontage/retrait de la tour OptiPlex 7071 pour les composants remplaçables par l’utilisateur (CRU)

Riepilogo: Cet article constitue un guide pour le retrait de ces pièces de l’ordinateur de bureau Dell OptiPlex 7071 Towe, que, selon Dell, n’importe quel utilisateur peut lui-même retirer et remplacer. ...

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.
Scopri le altre risorse

Sintomi

Ces guides vous guident pas à pas pour retirer en toute sécurité les composants remplaçables par l’utilisateur (CRU) sur les systèmes tour OptiPlex 7071. (Les pièces remplaçables par l’utilisateur sont les composants du système qui peuvent être retirées ou remplacées sans l’aide d’un technicien). Ces manuels incluent également des images auxquelles vous pouvez vous référer.

Sommaire :

  1. Guide de retrait des pièces remplaçables par l’utilisateur
  2. Instructions de suppression



Guide de retrait



Si vous ne trouvez pas les informations dont vous avez besoin, reportez-vous au manuel système.

L’article ci-dessous fournit des informations sur les pratiques qu’il convient de suivre avant d’utiliser du matériel électrique.


Retour au début



Instructions de suppression



SLN319105_en_US__1icon Remarque : cliquez sur le titre de la section que vous souhaitez ouvrir ci-dessous afin d’en afficher le contenu.



|



SLN319105_en_US__2ReqTools_E7450_BKeith_01



1 Petit tournevis cruciforme 2 Pointe en plastique
3 Petit tournevis à tête plate

SLN319105_en_US__1icon Remarque : Faites attention si vous utilisez un grand tournevis cruciforme ou à tête plate, vous risquez d’endommager la tête des vis. Il devient alors impossible de retirer les vis sans outils spéciaux, dont nos ingénieurs sur site ne disposent pas.



  1. Instructions à suivre avant de retirer le panneau latéral :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

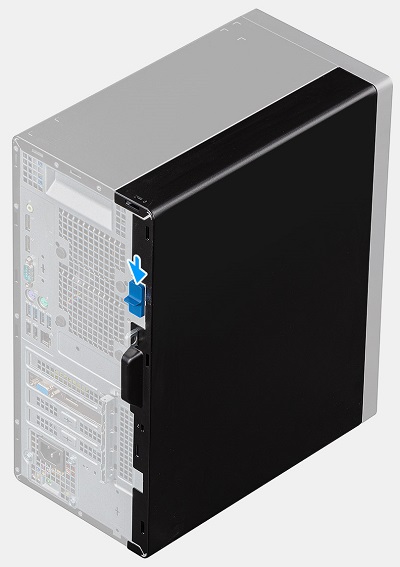

  2. Une fois le système à la verticale, poussez le loquet de déverrouillage bleu situé à l’arrière du système pour déverrouiller le panneau du capot du châssis.

SLN319105_en_US__4CRU_7071 Tower_Cover_01_BK

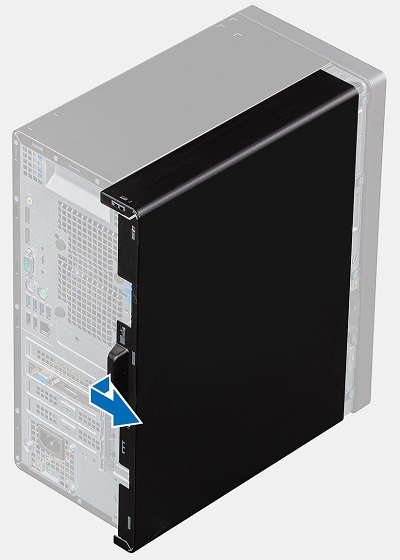

  1. Tirez le capot vers l’arrière du châssis jusqu’à ce que les pattes situées sur le capot se dégagent du châssis et soulevez le capot pour le retirer de l’ordinateur.

SLN319105_en_US__5CRU_7071 Tower_Cover_02_BK



  1. Instructions à suivre avant le retrait du panneau avant :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral.

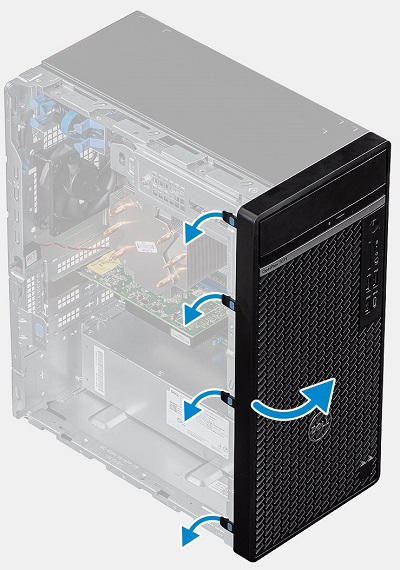

  2. Une fois le système à la verticale, relâchez les quatre (4) pattes bleues sur le côté gauche du cadre et faites-le pivoter vers le côté droit du système.

SLN319105_en_US__6CRU_7071 Tower_Bezel_01_BK

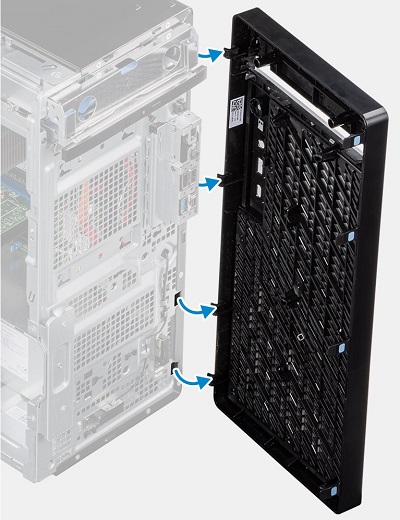

  1. Lorsque le cadre est à 90 degrés du châssis, soulevez-le pour le retirer de l’ordinateur.

SLN319105_en_US__7CRU_7071 Tower_Bezel_02_BK



  1. Instructions à suivre avant de retirer le disque dur :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral et le panneau avant.

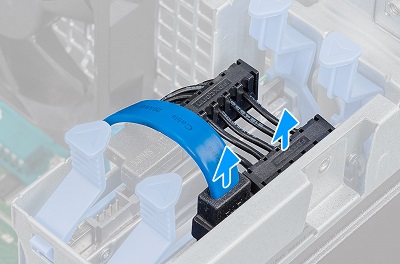

  1. Les baies de disques durs de 2,5 pouces se trouvent dans le coin supérieur gauche du système. Débranchez le câble de données et d’alimentation de l’arrière du disque dur.

SLN319105_en_US__8CRU_7071 Tower_2_5HDD_01_BK

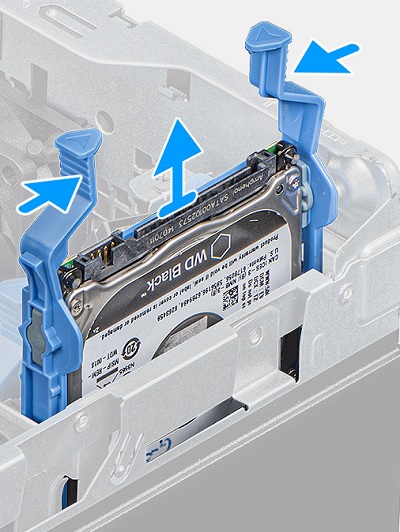

  1. Pincez la table de dégagement bleue de chaque côté du disque dur et retirez le disque dur du système.

SLN319105_en_US__9CRU_7071 Tower_2_5HDD_02_BK

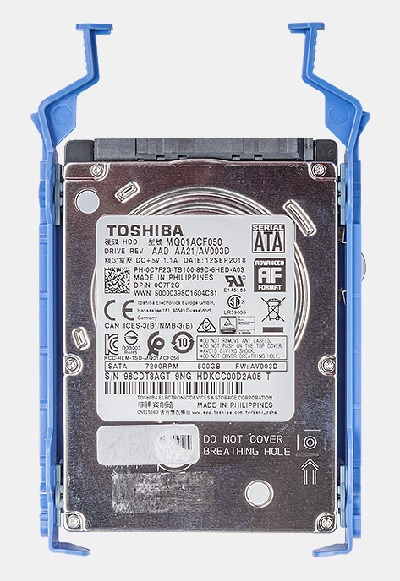

  1. Faites levier sur le support de disque dur le long d’un bord du disque dur pour dégager les languettes situées sur l’assemblage des fentes situées sur le disque dur.

SLN319105_en_US__10CRU_7071 Tower_2_5HDD_03_BK

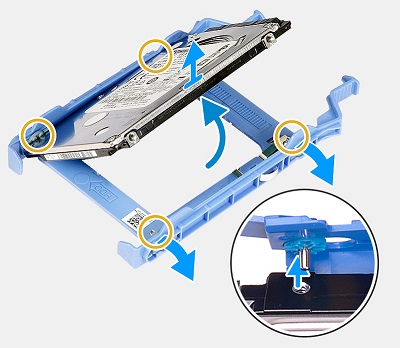

  1. Soulevez le disque dur et retirez-le de son support.

SLN319105_en_US__11CRU_7071 Tower_2_5HDD_04_BK

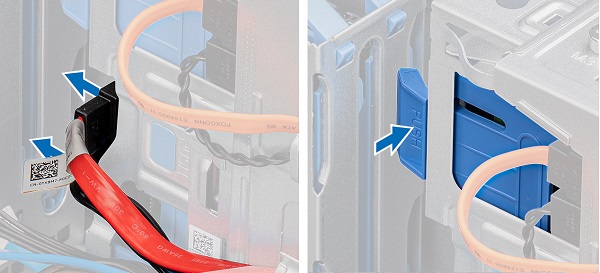

  1. La baie de lecteur 3,5 pouces est située au-dessus du lecteur optique fin dans le coin supérieur droit du système, placez le système sur le côté et débranchez les câbles de données et d’alimentation de l’arrière du disque dur. Poussez la patte de déverrouillage bleue vers le bas pour déverrouiller l’assemblage du disque dur.

SLN319105_en_US__12CRU_7071 Tower_3_5HDD_01_BK

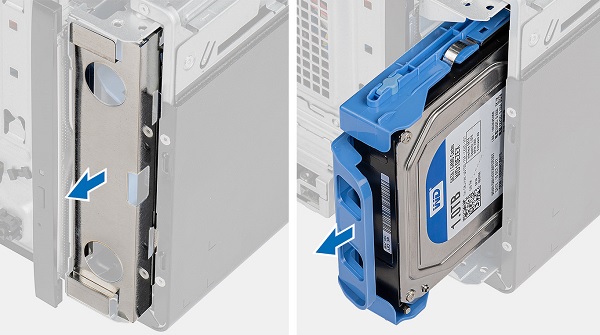

  1. Faites glisser la plaque de cache esD à l’avant du châssis et poussez l’assemblage de disque dur vers l’avant du système.

SLN319105_en_US__13CRU_7071 Tower_3_5HDD_02_BK

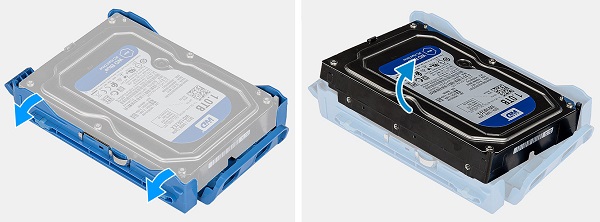

  1. Tirez sur un bord du support pour le retirer du disque dur afin de libérer les goujons de fixation et tirez le support pour le retirer du disque dur.

SLN319105_en_US__14CRU_7071 Tower_3_5HDD_03_BK



  1. Instructions à suivre avant de retirer le disque SSD M.2/la carte mémoire Intel Optane :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral.

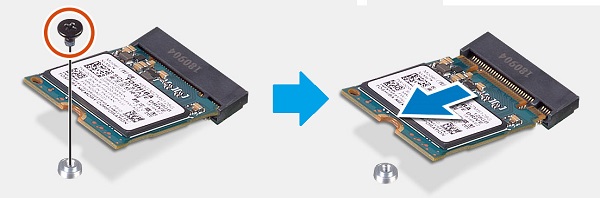

  2. Le connecteur M.2 se trouve entre le processeur et les logements de carte d’extension au milieu du système. Retirez la vis unique qui fixe l’extrémité de la carte M.2 au châssis.

SLN319105_en_US__15CRU_7071 Tower_M_2_01_BK

  1. Lorsque la carte s’éjecte en l’inclinant, retirez-la du connecteur et retirez-la de l’ordinateur.



  1. Instructions à suivre avant de retirer la carte sans fil WLAN M.2 :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral.

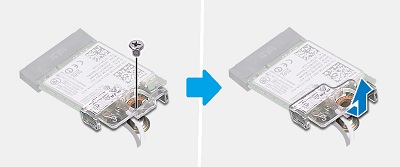

  2. La carte WLAN M.2 se trouve entre la mémoire et l’avant du système. Retirez la vis unique qui fixe l’extrémité de la carte M.2 au châssis et faites glisser le support de la carte sans fil hors de l’extrémité de la carte.

SLN319105_en_US__16CRU_7071 Tower_WiFi_01_BK

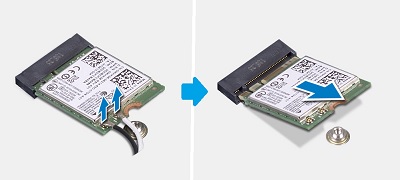

  1. Débranchez les câbles d’antenne de l’extrémité de la carte (petits goujons de pression fixent les connecteurs) et, pendant que la carte est éjectée en l’inclinant, retirez la carte du connecteur pour la retirer de l’ordinateur.

SLN319105_en_US__17CRU_7071 Tower_WiFi_02_BK



  1. Instructions à suivre avant de retirer le lecteur optique compact (ODD) :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral et le panneau avant.

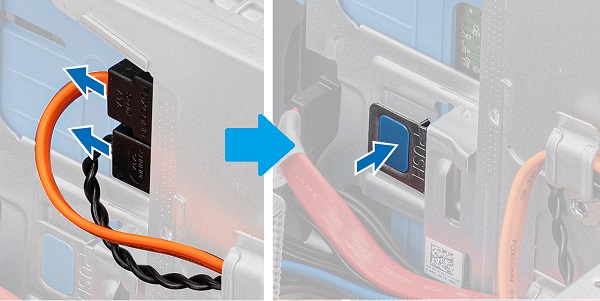

  2. Le lecteur optique fin se trouve dans le coin supérieur droit du système. Une fois les câbles de données et d’alimentation retirés, appuyez sur la table de dégagement argentée pour déverrouiller le disque.

SLN319105_en_US__18CRU_7071 Tower_ODD_01_BK

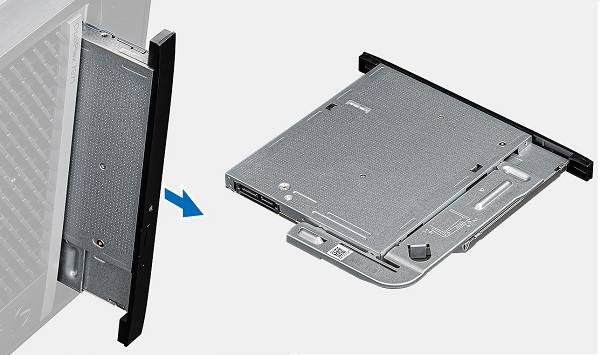

  1. Poussez le disque vers l’avant du système

SLN319105_en_US__19CRU_7071 Tower_ODD_02_BK

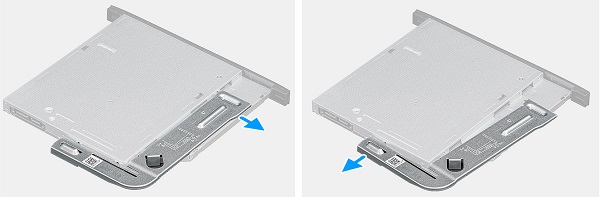

  1. Faites levier sur le support du lecteur de disque optique pour le retirer du disque, vous en aurez besoin pour le disque de remplacement.

SLN319105_en_US__20CRU_7071 Tower_ODD_03_BK



  1. Instructions à suivre avant de retirer la mémoire :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral.

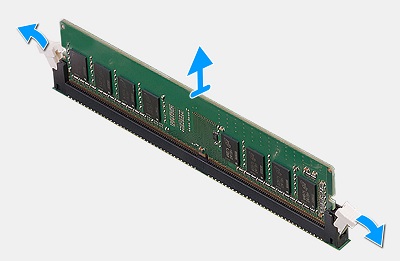

  2. La mémoire se trouve au centre du système. Tirez sur les languettes situées de chaque côté du module DIMM pour libérer la mémoire DIMM.

SLN319105_en_US__21CRU_7071 Tower_Memory_01_BK

  1.  Soulevez la barrette DIMM pour la retirer de son logement et de l’ordinateur.

SLN319105_en_US__1icon Remarque : Répétez les étapes 2 et 3 pour les autres barrettes de mémoire DIMM qui se trouvent dans le système.



  1. Instructions à suivre avant de retirer le haut-parleur :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral et le ventilateur système.

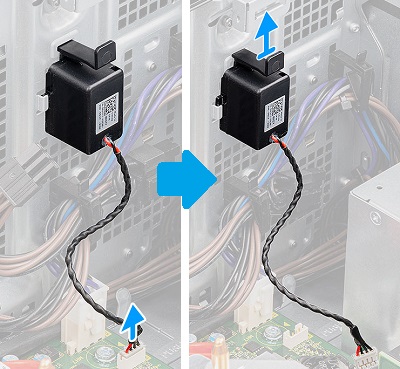

  2. Le haut-parleur se trouve à l’intérieur de la face avant du système à l’avant du bloc d’alimentation. Débranchez le câble de la carte mère.

SLN319105_en_US__23CRU_7071 Tower_Speaker_01_BK

  1. Appuyez sur le loquet de déverrouillage et soulevez le haut-parleur pour le retirer de l’ordinateur.



  1. Instructions à suivre avant de retirer le ventilateur de refroidissement du processeur :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral.

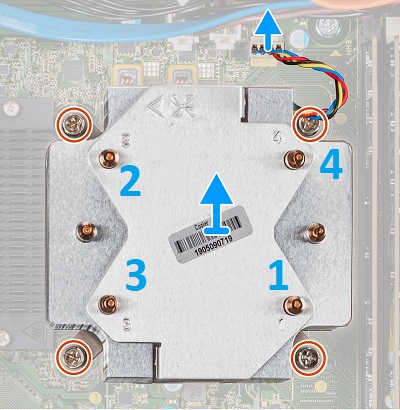

  2. Le ventilateur de refroidissement du processeur se trouve au milieu du système. Débranchez le câble du ventilateur de la carte mère. En commençant par la position 4, puis en passant à 3, puis 2, puis 1, desserrez les vis imperdables qui fixent le ventilateur et le dissipateur de chaleur à la carte mère.

SLN319105_en_US__24CRU_7071 Tower_fan_01_BK

  1. Soulevez l’assemblage du ventilateur et du dissipateur de chaleur pour le retirer de l’ordinateur.



  1. Instructions à suivre avant de retirer une carte d’extension :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral et le ventilateur système.

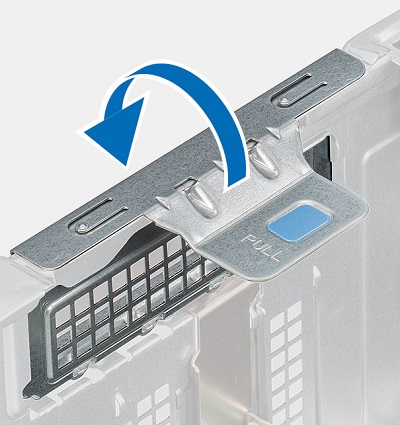

  2. Les logements de carte d’extension se trouvent entre le bloc d’alimentation et le ventilateur de refroidissement du processeur. Dégagez le clip de fixation de son crochet de fixation et faites-le pivoter complètement.

SLN319105_en_US__25CRU_7071 Tower_Card_01_BK

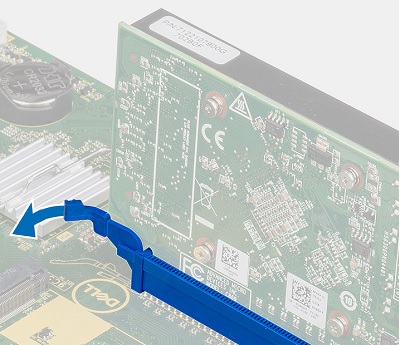

  1. Vérifiez s’il existe une languette de fixation sur le bord arrière des logements occupés sur la carte mère, si elle est déplacée vers une position déverrouillée.

SLN319105_en_US__26CRU_7071 Tower_Card_02_BK

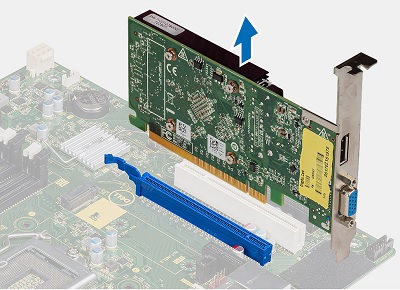

  1. Soulevez la carte pour la retirer de l’ordinateur.

SLN319105_en_US__27CRU_7071 Tower_Card_03_BK



  1. Instructions à suivre avant de retirer la pile bouton :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le panneau latéral et les cartes d’extension.

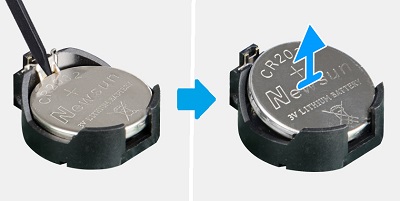

  2. La pile bouton se trouve entre les logements de la carte d’extension et l’avant du système. Une fois les cartes retirées, appuyez sur le levier de dégagement de la pile bouton à l’aide d’une pointe en plastique.

SLN319105_en_US__28CRU_7071 Tower_Coin_01_BK

  1. Soulevez la batterie pour la retirer de l’ordinateur.



  1. Instructions à suivre avant de retirer le bloc d’alimentation du bloc d’alimentation :

    1. Veillez à sauvegarder toutes les données avant d'installer ou de désinstaller tout matériel.

    2. Débranchez également de l'ordinateur tous les câbles de téléphone, câbles de réseau et câbles USB.

    3. Déconnectez l'ordinateur et tous les périphériques qui y sont reliés de leur prise secteur.

    4. Retirez le capot du panneau latéral, le ventilateur de refroidissement et les cartes d’extension.

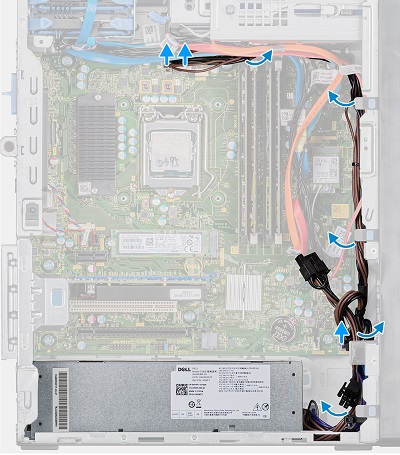

  2. Le bloc d’alimentation se trouve dans le coin inférieur gauche du châssis. Déconnectez et dégagez les câbles d’alimentation qui s’exécutent à l’avant du système vers la carte mère, les ventilateurs et les disques.

SLN319105_en_US__29CRU_7071 Tower_PSU_01_BK

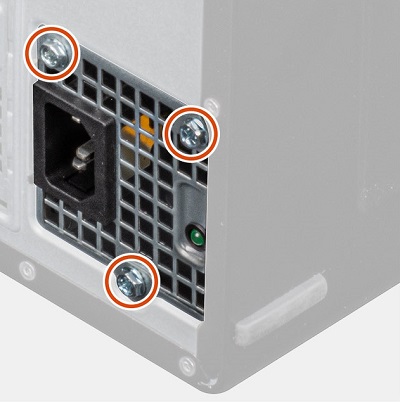

  1. Retirez les trois (3) vis situées à l’arrière du bloc d’alimentation.

SLN319105_en_US__30CRU_7071 Tower_PSU_02_BK

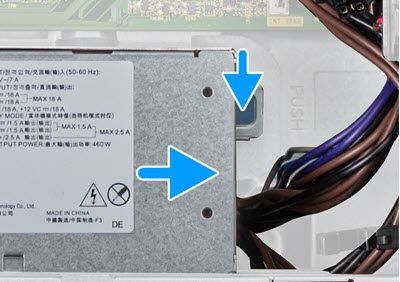

  1. Appuyez sur le loquet de déverrouillage argenté situé sur le côté droit du bloc d’alimentation, puis poussez le bloc d’alimentation vers l’avant du système.

SLN319105_en_US__31CRU_7071 Tower_PSU_03_BK

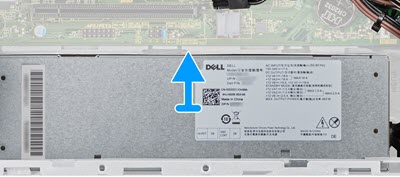

  1. Poussez le bloc d’alimentation vers la carte mère et soulevez-le pour le retirer de l’ordinateur.

SLN319105_en_US__32CRU_7071 Tower_PSU_04_BK

Si vous avez besoin d’une aide supplémentaire, contactez le support technique Dell.
