OptiPlex 7071 CRU(Customer Replaceable Unit) 타워 분해/분리 가이드

Riepilogo: 이 문서는 Dell이 누구든지 분리 및 교체할 수 있다고 판단하는 Dell OptiPlex 7071 Towe 데스크탑의 해당 부품을 분리하는 방법에 대한 가이드입니다.

Questo articolo si applica a Questo articolo non si applica a Questo articolo non è legato a un prodotto specifico. Non tutte le versioni del prodotto sono identificate in questo articolo.

Sintomi


이 가이드는 OptiPlex 7071 타워 시스템의 CRU(Customer Replaceable Unit) 부품으로 간주되는 부품을 안전하게 분리하는 과정을 단계별로 안내합니다. (CRU는 엔지니어가 분리 또는 교체할 필요가 없는 시스템의 부품입니다.) 이 가이드에는 관련 내용을 참조하는 그림도 포함되어 있습니다.


목차:

  1. CRU 분리 가이드
  2. 분리 지침



분리 가이드



이 가이드에서 원하는 작업 관련 내용을 찾을 수 없는 경우 시스템 설명서를 참조하시기 바랍니다.

아래 문서에서는 전기 장비를 사용하여 작업하기 전에 고려해야 하는 안전 지침에 대해 설명합니다.


맨 위로 이동




분리 지침



SLN319105_en_US__1icon 참고: 내용을 보려면 아래에서 열고자 하는 섹션의 제목을 클릭하십시오.





SLN319105_en_US__2ReqTools_E7450_BKeith_01



1 소형 일자 머리 나사 드라이버 2 플라스틱 스크라이브
3 소형 일자 드라이버

SLN319105_en_US__1icon 참고: 대형 필립스 또는 일자 드라이버를 사용하면 나사 머리가 손상될 수 있으니 유의하십시오. 이렇게 되면 현장지원 엔지니어가 사용할 수 없는 특수 툴이 없으면 분리할 수 없게 됩니다.



  1. 측면 패널 커버를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

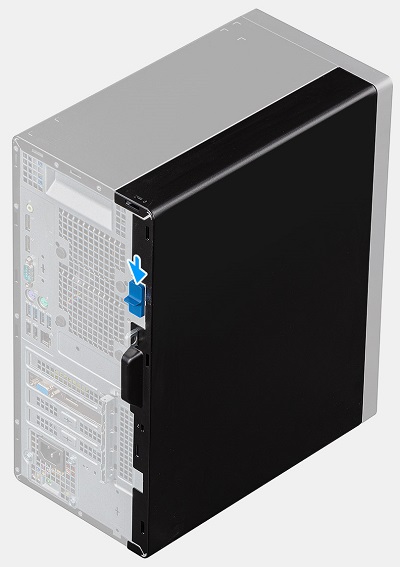

  2. 시스템이 똑바로 서 있는 상태에서 시스템 후면의 파란색 분리 캐치를 아래로 밀어 섀시에서 커버 패널을 잠금 해제합니다.

SLN319105_en_US__4CRU_7071 Tower_Cover_01_BK

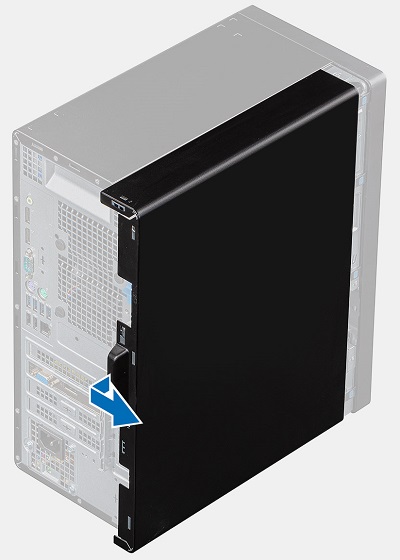

  1. 커버의 러그가 섀시에서 분리될 때까지 커버를 섀시 후면으로 당기고 커버를 들어 올려 컴퓨터에서 분리합니다.

SLN319105_en_US__5CRU_7071 Tower_Cover_02_BK



  1. 전면 베젤을 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버를 분리하십시오.

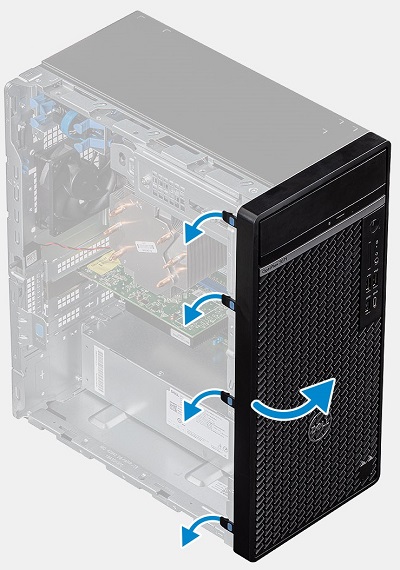

  2. 시스템이 똑바로 서 있는 상태에서 4개의 파란색 탭을 베젤 왼쪽 아래로 분리하고 시스템 오른쪽을 향해 밉니다.

SLN319105_en_US__6CRU_7071 Tower_Bezel_01_BK

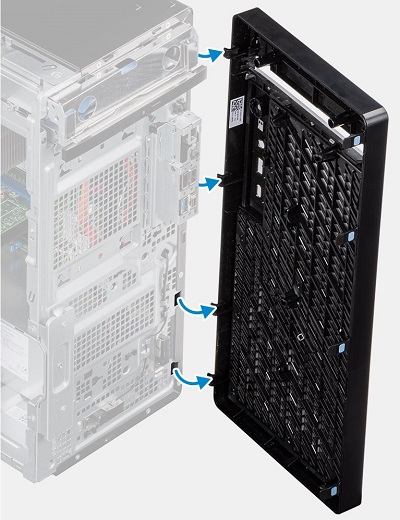

  1. 베젤이 섀시에서 90도에 도달하면 컴퓨터에서 들어 올립니다.

SLN319105_en_US__7CRU_7071 Tower_Bezel_02_BK



  1. HDD(Hard Disk Drive)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버전면 베젤을 분리하십시오.

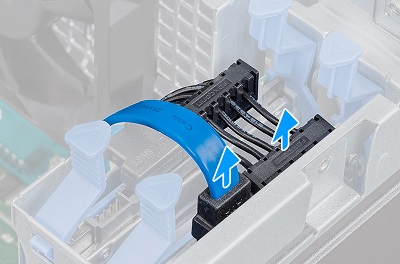

  1. 2.5" HDD 베이는 시스템의 왼쪽 상단 모서리에 있습니다. 데이터 및 전원 케이블을 HDD 후면에서 연결 해제합니다.

SLN319105_en_US__8CRU_7071 Tower_2_5HDD_01_BK

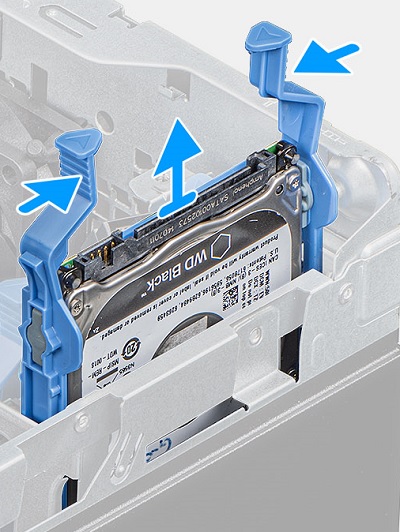

  1. HDD의 양쪽에 있는 파란색 분리 테이블을 함께 누르고 HDD를 당겨 시스템에서 꺼냅니다.

SLN319105_en_US__9CRU_7071 Tower_2_5HDD_02_BK

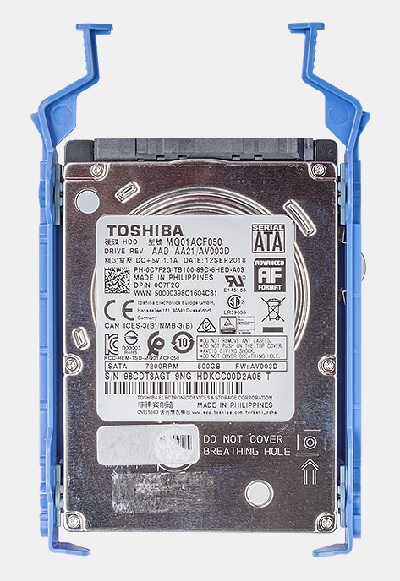

  1. HDD의 한쪽 가장자리를 따라 하드 드라이브 브래킷을 들어 올리면 어셈블리의 탭이 하드 드라이브의 슬롯에서 분리됩니다.

SLN319105_en_US__10CRU_7071 Tower_2_5HDD_03_BK

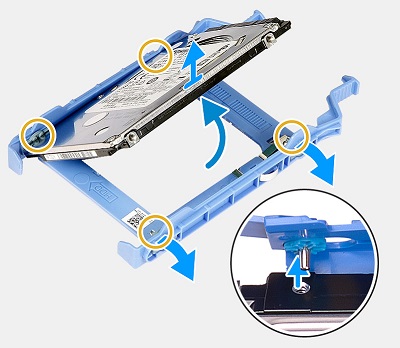

  1. 하드 드라이브를 들어 올려 하드 드라이브 브래킷에서 제거합니다.

SLN319105_en_US__11CRU_7071 Tower_2_5HDD_04_BK

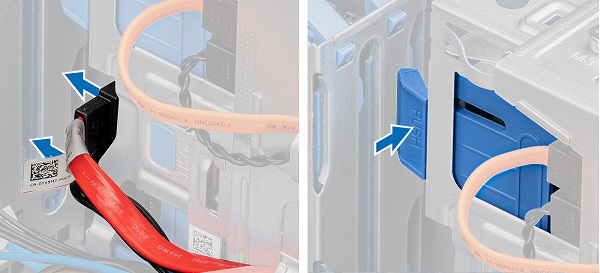

  1. 3.5" 드라이브 베이는 시스템의 오른쪽 상단 모서리에 있는 슬림 옵티컬 드라이브 위에 있으며, 시스템을 측면에 놓고 HDD 후면에서 데이터 및 전원 케이블을 연결 해제합니다. 파란색 분리 탭을 아래로 눌러 HDD 어셈블리의 잠금을 해제합니다.

SLN319105_en_US__12CRU_7071 Tower_3_5HDD_01_BK

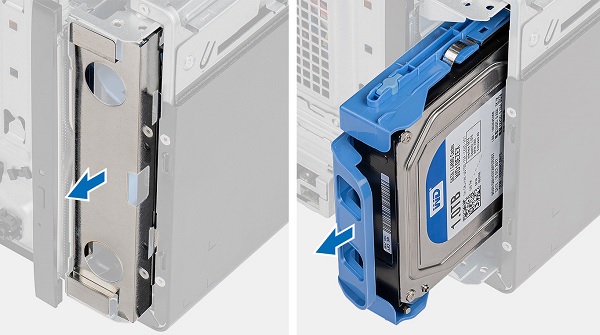

  1. ESD 블랭킹 플레이트를 섀시 전면에서 튀어나와 HDD 어셈블리를 시스템 전면에서 밉니다.

SLN319105_en_US__13CRU_7071 Tower_3_5HDD_02_BK

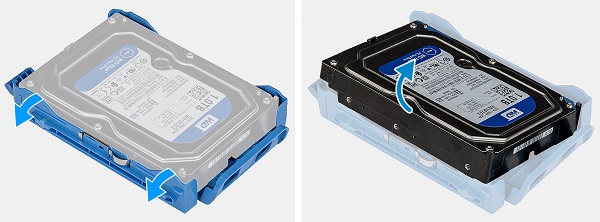

  1. 브래킷의 한 가장자리를 HDD에서 당겨 고정 스터드를 분리하고 브래킷을 HDD에서 당겨 분리합니다.

SLN319105_en_US__14CRU_7071 Tower_3_5HDD_03_BK



  1. M.2 SSD/인텔 옵테인 메모리 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버를 분리하십시오.

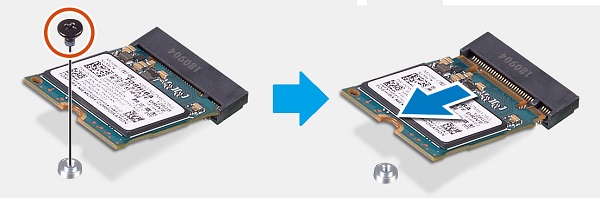

  2. M.2 커넥터는 CPU와 시스템 중앙의 확장 카드 슬롯 사이에 있습니다. M.2 카드의 끝을 섀시에 고정하는 1개의 나사를 제거합니다.

SLN319105_en_US__15CRU_7071 Tower_M_2_01_BK

  1. 카드가 일정 각도로 튀어나오면 카드를 당겨 커넥터에서 꺼내 PC에서 꺼냅니다.



  1. M.2 WLAN 무선 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버를 분리하십시오.

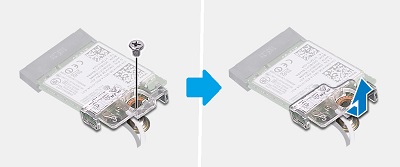

  2. M.2 WLAN 카드는 메모리와 시스템 전면 사이에 있습니다. M.2 카드의 끝을 섀시에 고정하는 1개의 나사를 제거하고 무선 카드 브래킷을 카드 끝에서 밀어냅니다.

SLN319105_en_US__16CRU_7071 Tower_WiFi_01_BK

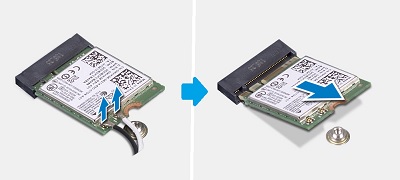

  1. 카드 끝에서 안테나 케이블을 연결 해제하고(커넥터를 고정하는 작은 누르기 스터드) 카드가 일정한 각도로 튀어나오고 있는 동안 카드를 커넥터에서 당겨 PC에서 꺼냅니다.

SLN319105_en_US__17CRU_7071 Tower_WiFi_02_BK



  1. ODD(Slim Optical Drive)를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버전면 베젤을 분리하십시오.

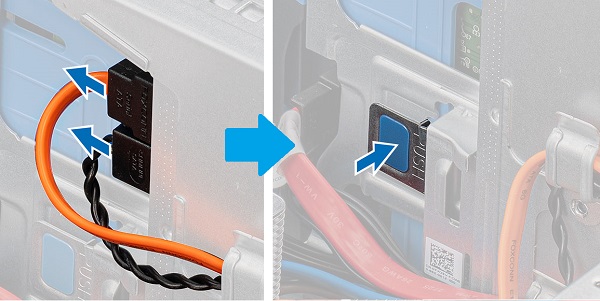

  2. 슬림 옵티컬 드라이브는 시스템 오른쪽 상단 모서리에 있으며, 데이터 및 전원 케이블을 제거한 후 실버 분리 테이블을 아래로 눌러 드라이브의 잠금을 해제합니다.

SLN319105_en_US__18CRU_7071 Tower_ODD_01_BK

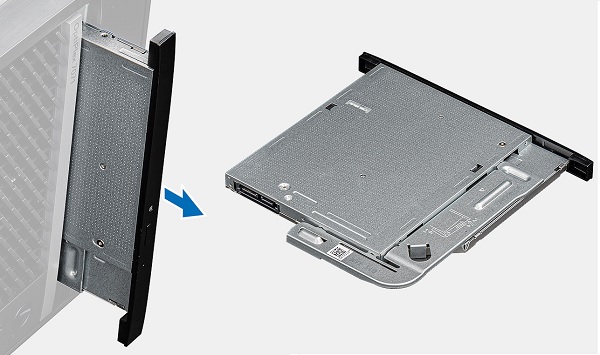

  1. 드라이브를 밀어 시스템 전면에서 꺼냅니다.

SLN319105_en_US__19CRU_7071 Tower_ODD_02_BK

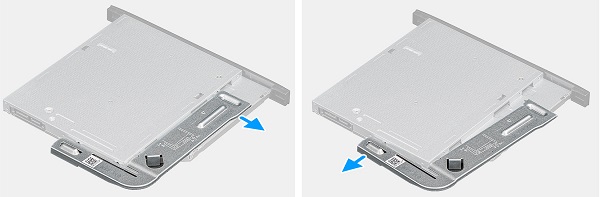

  1. ODD 브래킷을 드라이브에서 들어 올리면 교체용 드라이브가 필요합니다.

SLN319105_en_US__20CRU_7071 Tower_ODD_03_BK



  1. 메모리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버를 분리하십시오.

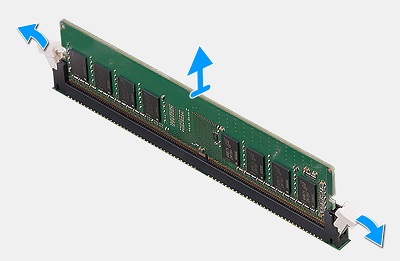

  2. 메모리는 시스템 중앙에 있으며 DIMM의 양쪽에 있는 탭을 당겨 메모리 DIMM을 분리합니다.

SLN319105_en_US__21CRU_7071 Tower_Memory_01_BK

  1.  DIMM을 들어 올려 슬롯과 PC에서 꺼냅니다.

SLN319105_en_US__1icon 참고: 시스템에 있는 추가 메모리 DIMM에 대해 2단계와 3단계를 반복하십시오.



  1. 스피커를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버시스템 팬을 분리하십시오.

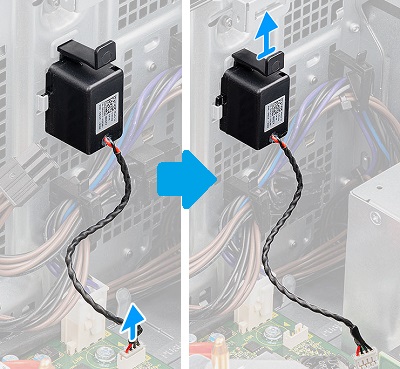

  2. 스피커는 PSU 전면 시스템의 전면 내부에 있으며 마더보드에서 케이블을 연결 해제합니다.

SLN319105_en_US__23CRU_7071 Tower_Speaker_01_BK

  1. 분리 래치를 아래로 누르고 스피커를 위로 들어 올려 PC에서 꺼냅니다.



  1. CPU 냉각 팬을 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버를 분리하십시오.

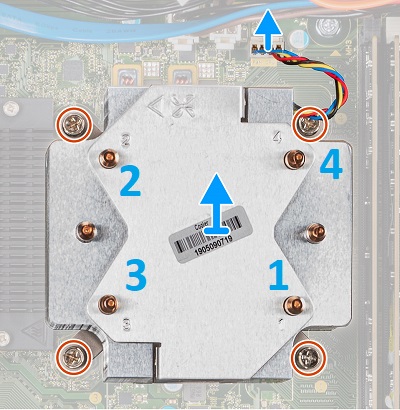

  2. CPU 냉각 팬은 시스템 중간에 있으며 마더보드에서 팬 케이블을 연결 해제합니다. 위치 4부터 시작하여 3, 2, 1로 이동하여 팬과 방열판을 마더보드에 고정하는 조임 나사를 풉니다.

SLN319105_en_US__24CRU_7071 Tower_fan_01_BK

  1. 냉각 팬 및 방열판 어셈블리를 들어 올려 PC에서 꺼냅니다.



  1. 확장 카드를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버시스템 팬을 분리하십시오.

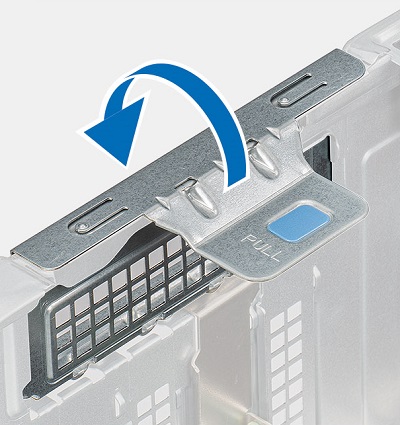

  2. 확장 카드 슬롯은 PSU와 CPU 냉각 팬 사이에 위치하고 고정 클립을 고정 고리에서 분리한 후 완전히 엽니다.

SLN319105_en_US__25CRU_7071 Tower_Card_01_BK

  1. 마더보드에 점유된 슬롯의 후면 가장자리에 고정 탭이 있는지 확인합니다. 해당 탭이 잠금 해제된 위치로 이동하는 경우

SLN319105_en_US__26CRU_7071 Tower_Card_02_BK

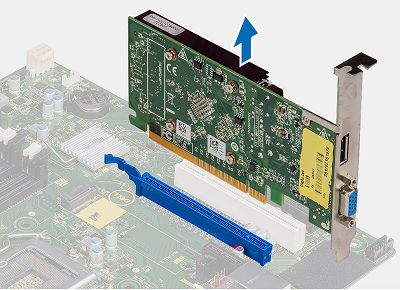

  1. 카드를 똑바로 들어 올려 PC에서 꺼냅니다.

SLN319105_en_US__27CRU_7071 Tower_Card_03_BK



  1. 코인 셀 배터리를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버확장 카드를 분리하십시오.

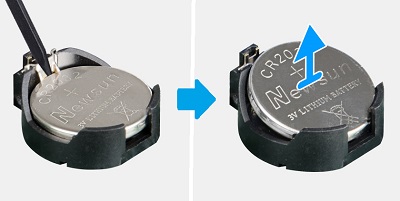

  2. 코인 셀 배터리는 확장 카드 슬롯과 시스템 전면 사이에 있습니다. 카드가 제거되면 플라스틱 스크라이브를 사용하여 코인 셀 배터리 분리 레버를 밉니다.

SLN319105_en_US__28CRU_7071 Tower_Coin_01_BK

  1. 배터리를 들어 올려 PC에서 꺼냅니다.



  1. PSU 전원 공급 장치를 분리하기 전에 따라야 할 분리 전 지침:

    1. 모든 하드웨어 설치나 분리 시 모든 데이터가 적절하게 백업되어 있어야 합니다.

    2. 컴퓨터에서 모든 전화선, 네트워크 케이블이나 USB 케이블을 분리합니다.

    3. 전기 콘센트에서 컴퓨터와 연결된 모든 디바이스를 분리합니다.

    4. 측면 패널 커버, 냉각 팬확장 카드를 분리하십시오.

  2. PSU는 섀시의 왼쪽 하단 모서리에 있으며 시스템 전면에서 실행되는 전원 케이블을 마더보드, 팬 및 드라이브에 연결 해제하고 라우팅 해제합니다.

SLN319105_en_US__29CRU_7071 Tower_PSU_01_BK

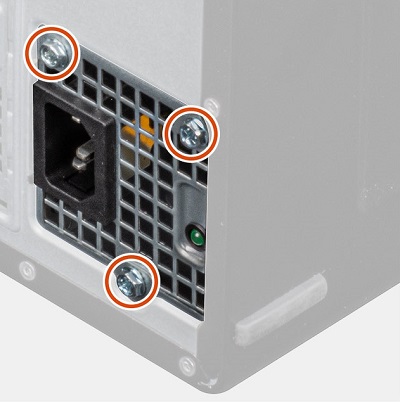

  1. PSU 후면에서 나사 3개를 제거합니다.

SLN319105_en_US__30CRU_7071 Tower_PSU_02_BK

  1. PSU의 오른쪽에 있는 실버 릴리스 캐치를 아래로 누르고 PSU를 시스템 전면 쪽으로 누릅니다.

SLN319105_en_US__31CRU_7071 Tower_PSU_03_BK

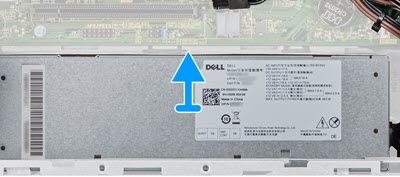

  1. PSU를 마더보드 쪽으로 밀고 들어 올려 PC에서 꺼냅니다.

SLN319105_en_US__32CRU_7071 Tower_PSU_04_BK


지원이 필요할 경우 기술 지원 부서에 문의하십시오.
