Dell製デスクトップまたはオールインワン コンピューターで電源供給ユニットのセルフ テストを実行する方法

Dell Inspiron、XPS、OptiPlex、Precision、Vostroデスクトップには、電源供給ユニット(PSU)の内蔵セルフテスト(BIST)が搭載されています。BISTをPSUのステータスLEDと組み合わせることで、PCの他の部分とは無関係に、PSU自体が電力を供給しているかどうかをユーザーがチェックできるようにします。PSUが十分な電力を供給できない場合、PCの電源は入りません。

電源装置障害の一般的な原因

• 電源ケーブルの故障または損傷
• 電源コンセントが機能していない
• 電源タップまたはサージ プロテクターの障害
• 障害のある電源供給ユニット

PSUにBISTボタンがあるかどうかを確認します

デスクトップの背面パネル、電源ケーブル コネクターの横を確認します(BISTボタンの位置の例については、 表1 を参照)。

• タワー/中型シャーシ: BISTボタンは通常、背面パネルの電源コネクターの横に直接表示されます。
• スモール フォーム ファクター シャーシ: PSUの側面にあるBISTボタンを確認するには、コンピューター カバーを取り外す必要がある場合があります。
• ボタンが存在しない: 一部の古いコンピューターのPSUには、BISTボタンがまったくありません。

内蔵セルフテスト ボタンを備えたPSUの例
説明	場所の例

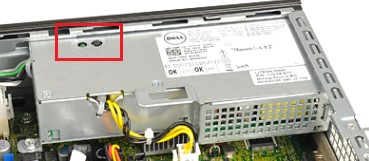

BISTボタン(デスクトップPSUの背面にあります)
デスクトップ電源供給ユニットのBISTボタンの拡大図
デスクトップPSUのBISTボタンの代替スタイル
デスクトップ電源供給ユニットのBISTボタンのその他のバリエーション
内蔵セルフテスト ボタンのないPSUの例
BISTボタン非搭載デスクトップ電源供給ユニット

表1: BISTボタンの位置の例

PSUバリアント

• コンピューターにBISTボタンがある場合: 「セルフテストを実行 - BISTボタン付きPSU 」セクションの手順に従います
• [No BIST]ボタンがある場合:「 セルフテストを実行 - BISTボタンのないPSU」 セクションの手順に従います

セルフテストを実行 - BISTボタン付きPSU

1. コンピューターの電源を切ります。
2. BISTボタンを押して、LEDを確認します。
3. 結果を評価します。
• 渡す： LEDが点灯し(フリッカリング/点滅ではない)、PSUファンが正常に回転している。これにより、PSUがPCに電力を供給していることを確認できます。
• 失敗： LEDが点灯しない、またはファンが正常に回転しない(LEDが点灯している場合でも)。LEDの状態に関係なく、回転しないファンはテストに失敗したものとして扱います。
4. テストが失敗した場合は、電源ケーブルを取り外して再接続し、テストを1回繰り返します。
5. それでも問題が解決しない場合は、修理オプションについて Dellテクニカル サポート にお問い合わせください。

セルフテストの実行 - BISTボタンのないPSU

1. コンピューターの電源を切ります。
2. 電源ケーブルをPSUから外します。
3. 15〜20秒待ちます。
4. 電源ケーブルをPCに再接続します。
5. 結果を評価します。
• 渡す： LEDが約3秒間点灯してから消灯します。これにより、PSUがPCに電力を供給していることを確認できます。
• 失敗： LEDが点灯しない、またはPSUファンが正常に回転しない。
6. テストが失敗した場合は、電源ケーブルを取り外して再接続し、テストを1回繰り返します。
7. それでも問題が解決しない場合は、修理オプションについて Dellテクニカル サポート にお問い合わせください。
