Staattinen Anycast-yhdyskäytävä
SAG MCLAG
:ssaKonfiguraation syntaksi
Näytteen määritys


Staattinen Anycast-yhdyskäytävä

Staattinen Anycast Gateway (SAG) mahdollistaa useiden kytkimien pakettien reitittämisen samanaikaisesti käyttämällä jaettua yhdyskäytäväosoitetta aktiivisessa/aktiivisessa reitittimen kokoonpanossa. Jokainen kytkin on määritetty anycast-virtuaalisella IP-osoitteella ja anycast-virtuaalisella MAC-osoitteella. Anycast-virtuaalinen MAC jaetaan kaikkien määritettyjen anycast-IP-osoitteiden kesken.
Selkärankalehtisessä EVPN-asetuksessa kaikilla yhdyskäytävän reitittämillä lehtikytkimillä on yhdenmukaiset anycast-kokoonpanot. Erityisesti jokainen kytkin on asetettu samalla anycast-virtuaalisella IP-osoitteella ja anycast-virtuaalisella MAC-osoitteella.


SAG MCLAG:ssa

Käytä VRRP:ssä staattista Anycast Gateway -yhdyskäytävää, kun Dell SONiC:ssä käytetään MCLAG (Multi-chassis link Aggregation) -tekniikkaa. Määritä sama anycast-IP-osoite ja anycast MAC -osoite molemmille MCLAG Peersille samassa VLAN-liitännässä.
Dell Enterprise SONiC:ssä MCLAG ei tällä hetkellä tue VRRP:tä. Uusimmasta versiosta (Dell SONiC 4.2) lähtien tämä lausunto pitää paikkansa. Lisätietoja tulevasta yhteensopivuudesta on oman versiosi käyttöoppaassa.

Esimerkiksi alla olevassa topologiassa käytämme samaa anycast-IP-osoitetta 10.0.0.254/24 vlan 100: lle molemmissa MCLAG-vertaisissa.

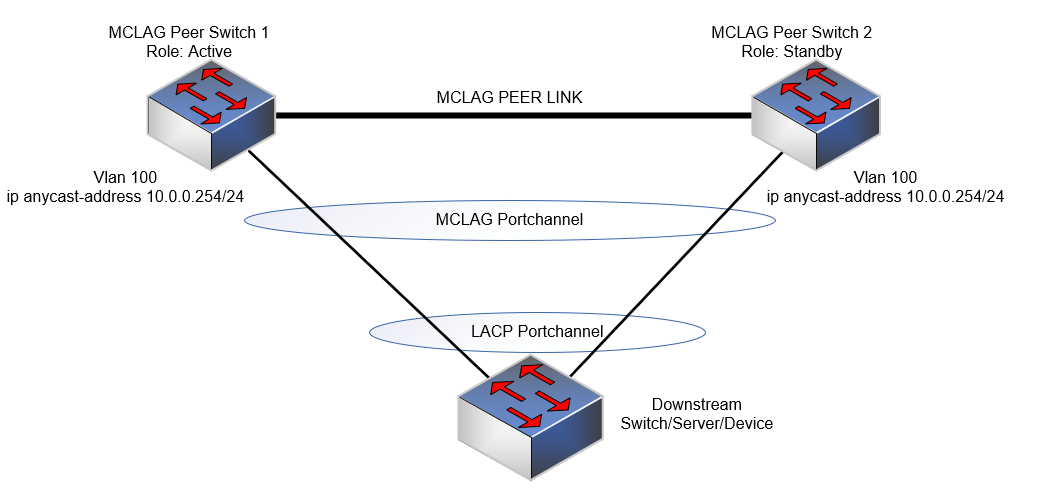

Esimerkki MCLAG anycastin IP-osoitteesta

HUOMAUTUS:
  • Anycastin IP-osoitetta ei voida käyttää hallintatarkoituksiin.
  • Anycast-virtuaalinen MAC-osoite ei voi olla monilähetys-MAC-osoite.



Konfiguraation syntaksi


Määritys Selitys
admin@DELLSONiC:~$ sonic-cli
 Anna Dell SONiC CLI
DELLSONiC# configure terminal
 Siirry määritystilaan.
DELLSONiC(config)# ip anycast-address enable
 Ota anycast-yhdyskäytävän osoite käyttöön
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 Määritä anycast MAC -osoite
DELLSONiC(config)# interface Vlan <vlan ID>
 Määritä VLAN
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 Määritä anycast-yhdyskäytävän osoite

Anycast Gatewayn poistaminen käytöstä:

Määritys Selitys
DELLSONiC(config)# ip anycast-address disable
 Poista Anycast-yhdyskäytävän osoite käytöstä

Vahvista käyttämällä bellow-komentoa:

Määritys Selitys
DELLSONiC# show ip static-anycast-gateway
 Näytä staattisen anycast-gatewayn tiedot




Esimerkkimääritys

IP anycast-osoitteen määrittäminen Vlan 100: ssa:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

VLAN 100:n IP-osoitteen tarkistaminen:

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

Voit tarkistaa staattiset Anycast-yhdyskäytävät seuraavasti:

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up
