Dell Networking SONiC Configuration de la passerelle Anycast statique (adresse Anycast)

Summary: Cet article explique comment configurer la passerelle Anycast statique (adresse anycast) dans Dell Networking Enterprise SONiC.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.
Check out other resources

Instructions



Configuration requise

Nous utilisons la dénomination d’interface standard pour illustrer les concepts. Voir l’article Dell Networking série S : Configuration de l’interface de base - SONiC 4.0 pour plus d’informations sur la dénomination des interfaces



Index

Passerelle
Anycast statiqueSAG dans MCLAG
Syntaxe
de configurationExemple de configuration


Passerelle Anycast statique

La passerelle Anycast statique (SAG) permet à plusieurs commutateurs d’acheminer des paquets simultanément à l’aide d’une adresse de passerelle partagée dans une configuration de routeur actif/actif. Chaque commutateur est configuré avec une adresse IP virtuelle et une adresse MAC virtuelle anycast. L’adresse MAC virtuelle anycast est partagée entre toutes les adresses IP anycast configurées.
Dans une configuration EVPN spine-Leaf, tous les commutateurs Leaf routés par la passerelle ont des configurations anycast cohérentes. Plus précisément, chaque commutateur est configuré avec la même adresse IP virtuelle anycast et la même adresse MAC virtuelle anycast.


SAG dans MCLAG

Utilisez plutôt la passerelle Anycast statique sur VRRP lorsque l’agrégation de liens multichâssis (MCLAG) est utilisée dans Dell SONiC. Configurez la même adresse IP anycast et la même adresse MAC anycast sur les deux homologues MCLAG sur la même interface VLAN.
Dans Dell Enterprise SONiC, MCLAG ne prend actuellement pas en charge VRRP. À partir de la dernière version (Dell SONiC 4.2), cette déclaration reste exacte. Pour une compatibilité future, reportez-vous au guide de l’utilisateur correspondant à votre version.

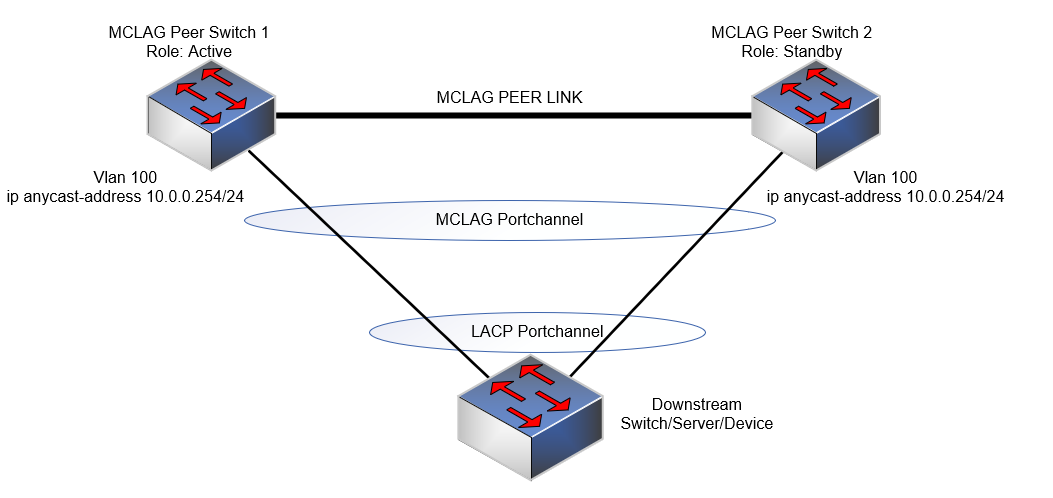

Par exemple, dans la topologie ci-dessous, nous utilisons la même adresse IP anycast 10.0.0.254/24 pour VLAN 100 dans les deux homologues MCLAG.


Exemple d’adresse IP Anycast MCLAG

Remarque :
  • L’adresse IP Anycast ne peut pas être utilisée à des fins de gestion.
  • L’adresse MAC virtuelle Anycast ne peut pas être une adresse MAC multidiffusion.



Syntaxe de configuration


Configuration Explication
admin@DELLSONiC:~$ sonic-cli
 Saisissez la CLI Dell SONiC
DELLSONiC# configure terminal
 Passez en mode de configuration.
DELLSONiC(config)# ip anycast-address enable
 Activer l’adresse de passerelle Anycast
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 Configurer l’adresse MAC anycast
DELLSONiC(config)# interface Vlan <vlan ID>
 Configurer le VLAN
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 Configurer l’adresse de la passerelle Anycast

Pour désactiver la passerelle anycast :

Configuration Explication
DELLSONiC(config)# ip anycast-address disable
 Désactiver l’adresse de passerelle Anycast

Pour vérifier, utilisez la commande ci-dessous :

Configuration Explication
DELLSONiC# show ip static-anycast-gateway
 Afficher les détails sur static-anycast-gateway




Exemple de configuration

Configuration de l’adresse IP anycast dans le VLAN 100 :
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

Pour vérifier l’adresse IP du VLAN 100 :

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

Pour vérifier les passerelles anycast statiques :

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up
