Statyczna bramka emisji dowolnej

Statyczna brama emisji dowolnej (SAG) umożliwia wielu przełącznikom jednoczesne kierowanie pakietów przy użyciu wspólnego adresu bramy w konfiguracji routera aktywny/aktywny. Każdy przełącznik jest skonfigurowany z wirtualnym adresem IP emisji dowolnej i wirtualnym adresem MAC emisji dowolnej. Wirtualny adres MAC emisji dowolnej jest współużytkowany przez wszystkie skonfigurowane adresy IP emisji dowolnej.
W konfiguracji EVPN typu leaf-spine wszystkie przełączniki leaf z routingiem bramy mają spójne konfiguracje emisji dowolnej. W szczególności każdy przełącznik jest skonfigurowany z tym samym wirtualnym adresem IP emisji dowolnej i wirtualnym adresem MAC emisji dowolnej.


SAG w MCLAG

Jeśli w systemie Dell SONiC jest używana funkcja Multi-chassis Link Aggregation (MCLAG), należy użyć bramki Static Anycast Gateway w VRRP. Skonfiguruj ten sam adres IP emisji dowolnej i adres MAC emisji dowolnej na obu elementach równorzędnych MCLAG w tym samym interfejsie VLAN.
W systemie Dell Enterprise SONiC funkcja MCLAG nie obsługuje obecnie VRRP. Od najnowszej wersji (Dell SONiC 4.2) stwierdzenie to pozostaje aktualne. Informacje na temat przyszłej zgodności można znaleźć w podręczniku użytkownika dla swojej wersji.

Na przykład w poniższej topologii używamy tego samego adresu IP emisji dowolnej 10.0.0.254/24 dla sieci VLAN 100 w obu elementach równorzędnych MCLAG.

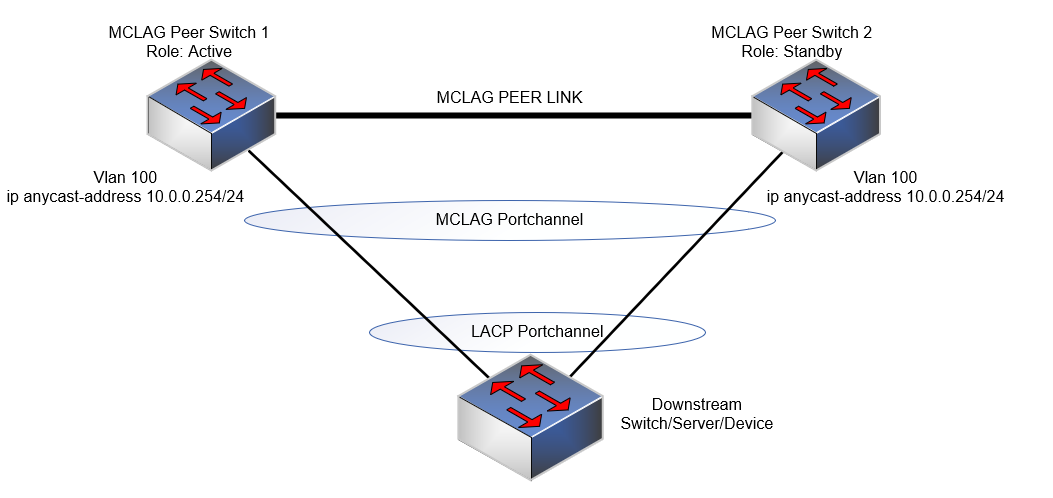

Przykładowy adres IP emisji dowolnej MCLAG

UWAGA:
  • Adres IP anycast nie może być używany do celów zarządzania.
  • Wirtualny adres MAC emisji dowolnej nie może być adresem MAC multiemisji.



Składnia konfiguracji


Konfiguracja Objaśnienie
admin@DELLSONiC:~$ sonic-cli
 Otwórz interfejs wiersza poleceń Dell SONiC
DELLSONiC# configure terminal
 Uruchom tryb konfiguracji.
DELLSONiC(config)# ip anycast-address enable
 Włącz adres bramy emisji dowolnej
DELLSONiC(config)# ip anycast-mac-address xx:xx:xx:xx:xx:xx
 Konfiguracja adresu MAC emisji dowolnej
DELLSONiC(config)# interface Vlan <vlan ID>
 Konfiguracja sieci VLAN
DELLSONiC(config-if-Vlan-<ID>)# ip anycast-address <A.B.C.D/mask>
 Konfiguracja adresu bramki emisji dowolnej

Aby wyłączyć bramę anycast:

Konfiguracja Objaśnienie
DELLSONiC(config)# ip anycast-address disable
 Wyłączanie adresu bramy emisji dowolnej

Aby zweryfikować, użyj polecenia poniżej:

Konfiguracja Objaśnienie
DELLSONiC# show ip static-anycast-gateway
 Wyświetl szczegóły na stronie static-anycast-gateway




Przykładowa konfiguracja

Konfigurowanie adresu IP anycast w sieci VLAN 100:
admin@DELLSONiC:~$ sonic-cli
DELLSONiC# configure terminal
DELLSONiC(config)# ip anycast-mac-address 00:11:22:33:44:55
DELLSONiC(config)# ip anycast-address enable

Lets configure anycast IP in interface vlan 100

DELLSONiC(config)# interface Vlan 100
DELLSONiC(config-if-Vlan100)# ip anycast-address 10.0.0.254/24
DELLSONiC(config-if-Vlan100)# end
DELLSONiC#

Aby sprawdzić adres IP sieci VLAN 100:

DELLSONiC# show ip interfaces
Flags: U-Unnumbered interface, A-Anycast IP
-----------------------------------------------------------------------------------------------------------------
Interface            IP address/mask                              VRF                 Admin/Oper     Flags
-----------------------------------------------------------------------------------------------------------------
Vlan100              10.0.0.254/24                                                    up/up          A

Aby zweryfikować statyczne bramki emisji dowolnej:

DELLSONiC# show ip static-anycast-gateway
Configured Anycast Gateway MAC address: 00:11:22:33:44:55
IPv4 Anycast Gateway MAC address: enable
Total number of gateway: 1
Total number of gateway admin UP: 1
Total number of gateway oper UP: 1
Interfaces           Gateway Address      Vrf             Admin/Oper
-------------------  ---------------      --------------- ----------
Vlan10               10.0.0.254/24                             up/up
