Dell PowerEdge: Como criar um disco virtual usando o iDRAC9?

Summary: Como criar um disco virtual usando o gerenciamento de interface Web do iDRAC9 em um controlador RAID (PERC 9 e 10) da Dell

Article Content


Symptoms

Este artigo explica como criar um disco virtual usando a interface de gerenciamento Web do iDRAC9 com um PERC 9 e um PERC 10. Como alternativa, o disco virtual também pode ser criado no menu System Settings.

Conexão com a interface da Web do iDRAC

Para começar, conecte-se à interface Web do iDRAC usando o endereço IP definido com as credenciais do administrador.
Se o iDRAC ainda não estiver configurado, este artigo explicará como proceder.

Criação de disco virtual

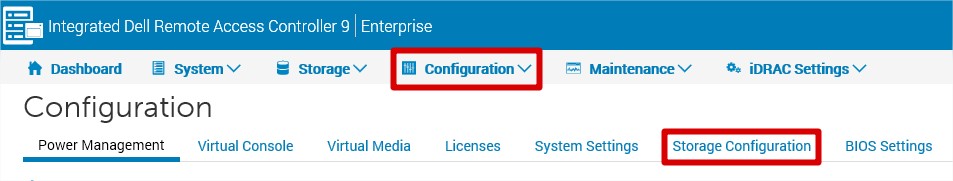

1) Na interface da Web do iDRAC, vá para Configuration > Storage Configuration (Configuração > Configuração de armazenamento).

SLN307276_en_US__2idrac 1


2) No menu suspenso Controller, selecione o controlador para o qual você deseja criar o disco virtual

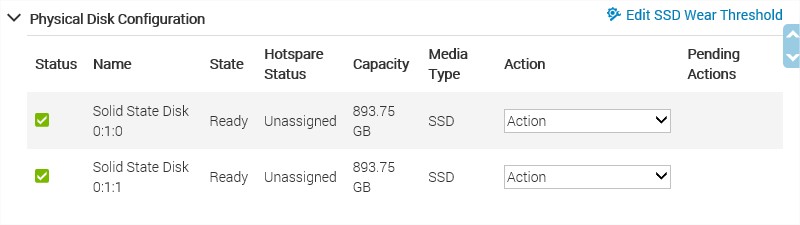

3) Verifique se os discos disponíveis estão listados na seção Physical Disk Configuration.

SLN307276_en_US__3idrac 3

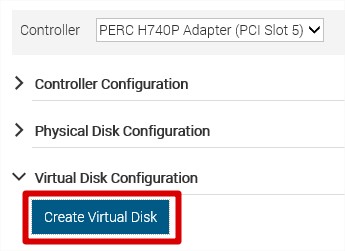

4) Abra o menu Virtual Disk Configuration (Configuração do disco virtual) e clique no botão Create Virtual Disk (Criar disco virtual)

SLN307276_en_US__4idrac 4

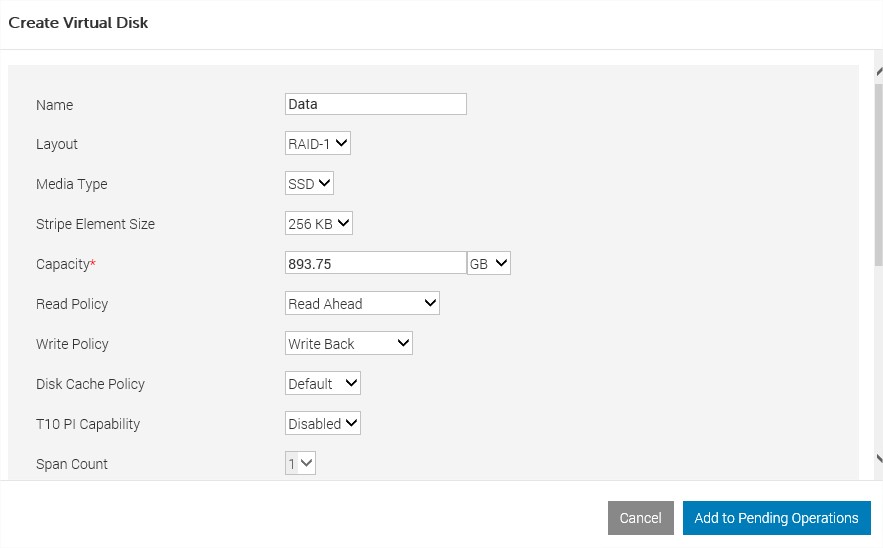

5) O assistente de criação será exibido para que você configure as propriedades do disco virtual.
No campo Capacity, especifique o tamanho do disco virtual. O tamanho máximo é exibido e, em seguida, atualizado conforme os discos são selecionados. Clique em Add to Pending Operations quando estiver pronto.



Você pode usar caracteres alfanuméricos, espaços, traços e sublinhados no nome do disco. Quaisquer outros caracteres especiais que você digite serão removidos durante a criação do disco virtual.



SLN307276_en_US__6idrac 5



6) A mensagem "RAC0685: A pending operation has been created for this Create Virtual Disk operation" será exibida para confirmar a criação da tarefa. (SEO)

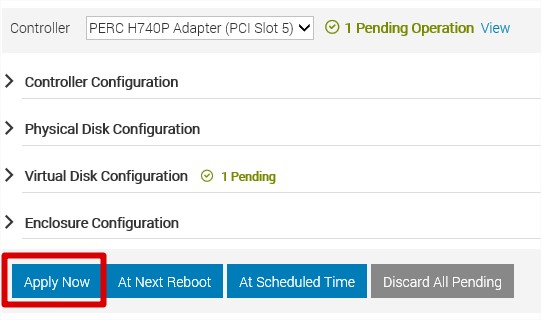

7) Para executar esta tarefa de criação, navegue até a parte inferior da página e selecione Apply Now. Se necessário, a tarefa poderá ser agendada.

SLN307276_en_US__7idrac 7



8) A tarefa de configuração de RAID será iniciada. É possível monitorar o status no menu Maintenance > Job Queue.

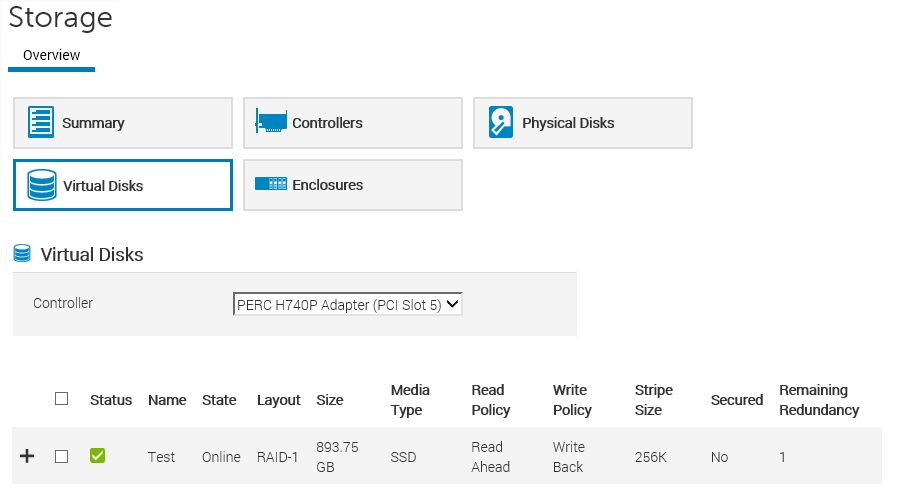

9) Quando a tarefa estiver concluída, o disco virtual será listado no menu Storage > Virtual Disks.

SLN307276_en_US__8idrac 9


O disco virtual agora está pronto para uso e precisará ser formatado pelo seu sistema operacional.


Para sistemas legados mais antigos com iDRAC6, iDRAC7 e iDRAC8, esta opção não está disponível. Crie um disco virtual no BIOS do RAID ou usando o Dell OpenManage Server Administrator.
Mais informações podem ser encontradas em Práticas recomendadas para configuração do RAID no servidor Dell PowerEdge usando o OpenManage Server Administrator.
Se o sistema estiver no BIOS ou no teste pré-POST, ele precisará ser reiniciado, passando pela tela do BIOS, para que o Life-Cycle Controller conclua a tarefa.
