PowerEdge: Virtuaalilevyn luominen iDRAC9:ssä

Summary: Tässä artikkelissa kerrotaan, miten voit luoda virtuaalilevyn iDRAC9-verkkokäyttöliittymässä PERC 9- ja PERC 10 -ohjaimella.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions

Virtuaalilevyn luominen iDRAC9:n avulla.

Kesto: 00:00:53
Tekstityksen kieliasetukset voidaan valita tämän videosoittimen CC-kuvakkeella.

Yhteys iDRAC-verkkokäyttöliittymään

Aloita muodostamalla yhteys iDRAC-verkkokäyttöliittymään määritetyllä IP-osoitteella ja järjestelmänvalvojan tunnistetiedoilla.
Huomautus: Jos iDRACia ei ole vielä määritetty, viittaa.  Integroidun Dell Remote Access Controller 9:n (iDRAC9) määrittäminen Lifecycle Controllerin verkkoasetusten kanssa Lisätietoja, miten edetä.

Virtuaalilevyn luominen:

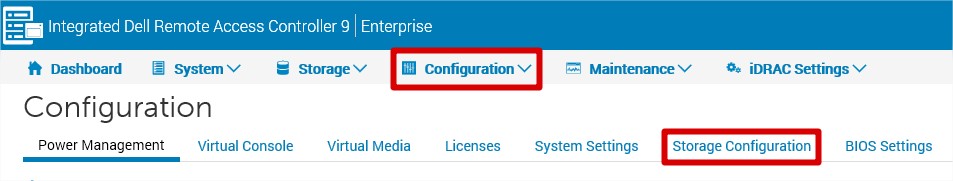

  1. Valitse iDRAC-verkkokäyttöliittymässä Configuration ja Storage Configuration.

Tallennustilan kokoonpano
Kuva 1: Tallennustilan kokoonpano


Storage Configuration -välilehti ei ole enää käytettävissä iDRAC:n laiteohjelmistoversiossa 5.10.00.00 ja sitä uudemmissa versioissa. Tee määritystoimet Storage-valikon kautta.

Valitse Storage (Tallennus) ja Physical Disks (Fyysiset levyt).
Fyysiset levyt
Kuva 2: Fyysiset levyt

  1. Valitse avattavasta Ohjain-valikosta RAID-ohjain, jolle haluat luoda virtuaalilevyn (vain versiota 5.10.00.00 vanhemmat versiot).
RAID-ohjaimen valitseminen
Kuva 3: RAID-ohjaimen valitseminen

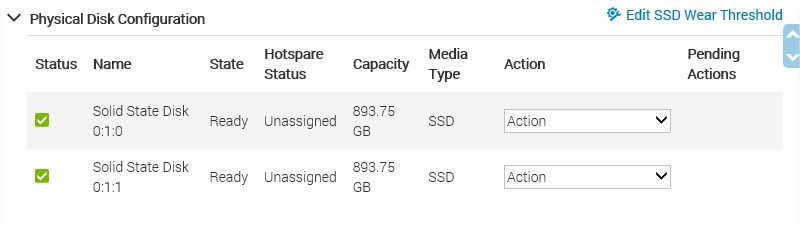

  1. Varmista, että käytettävissä olevat levyt on lueteltu Fyysisen levyn kokoonpano -osassa.

Ennen versiota 5.10.00.00 Fyysisen levyn kokoonpano
Kuva 4: Ennen versiota 5.10.00.00 Fyysisen levyn kokoonpano


5.10.00.00 ja uudemmat Fyysisen levyn valinta
Kuva 5: 5.10.00.00 ja uudemmat Fyysisen levyn valinta


  1. Avaa Virtual Disk Configuration -valikko ja napsauta painiketta Create Virtual Disk.

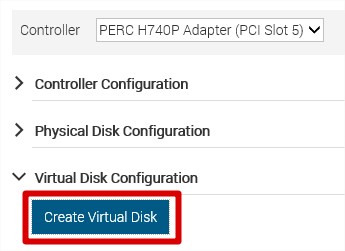

Ennen 5.10.00.00 Luo virtuaalilevy -painiketta
Kuva 6: Ennen 5.10.00.00 Luo virtuaalilevy -painiketta.


Jos versio on 5.10.00.00 tai uudempi, valitse Fyysisten levyjen valikosta Luo virtuaalilevy -painike.

5.10.00.00 ja uudemmat Luo virtuaalilevy -painike
Kuva 7: 5.10.00.00 ja uudemmat Luo virtuaalilevy -painike.


  1. Ohjattu luontitoiminto avautuu määrittämään virtuaalilevyn ominaisuudet.

Kirjoita Kapasiteetti-kenttään virtuaalilevyn koko. Näyttöön tulee enimmäiskoko, joka päivittyy, kun valitset levyjä. Valitse Lisää odottaviin toimintoihin , kun olet valmis.
Voit käyttää levyn nimessä aakkosnumeerisia merkkejä, välilyöntejä, viivoja ja alaviivoja. Mahdolliset muut erikoismerkit poistetaan virtuaalilevyn luonnin yhteydessä.

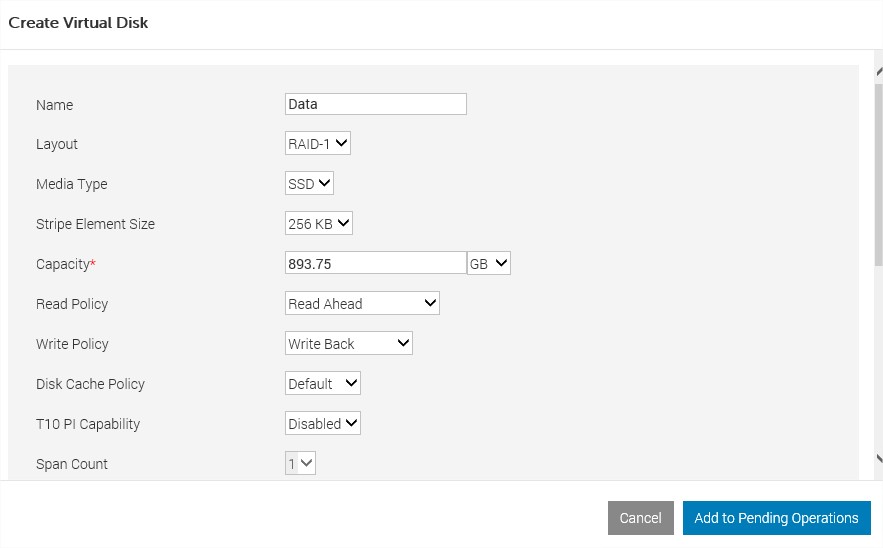

Ennen versiota 5.10.00.00 Luo virtuaalilevyn ominaisuudet
Kuva 8: Ennen versiota 5.10.00.00 Luo virtuaalilevyn ominaisuudet.


Jos ohjaimia on useita versiossa 5.10.00.00 tai uudemmassa, valitse ohjain , jossa lisättävä levy sijaitsee. Valitse fyysinen levy, johon haluat lisätä Nextin , ja suorita neljä vaihetta.

5.10.00.00 ja uudemmat versiot Virtuaalilevyn ominaisuuksien luominen
Kuva 9: 5.10.00.00 ja uudemmat versiot Luo virtuaalilevyn ominaisuudet.


  1. Viesti "RAC0685: Tätä Luo virtuaalilevy -toimintoa varten on luotu odottava toiminto", joka vahvistaa tehtävän luomisen.

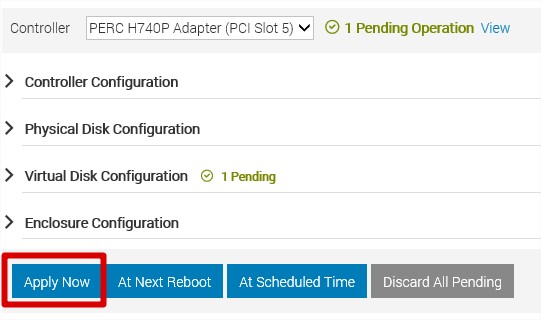

  1. Voit suorittaa tämän luontitehtävän siirtymällä sivun alareunaan ja valitsemalla Käytä nyt. Tehtävän voi tarvittaessa ajoittaa.

Ennen 5.10.00.00 Hae nyt -painiketta
Kuva 10: Ennen 5.10.00.00 Käytä nyt -painiketta.


5.10.00.00 ja uudemmat Hae heti -painike
Kuva 11: 5.10.00.00 ja uudemmat Hae heti -painike.


  1. RAID-määritystehtävä alkaa. Voit seurata tilaa valitsemalla valikon Ylläpito ja napsauttamalla sitten Työjono.

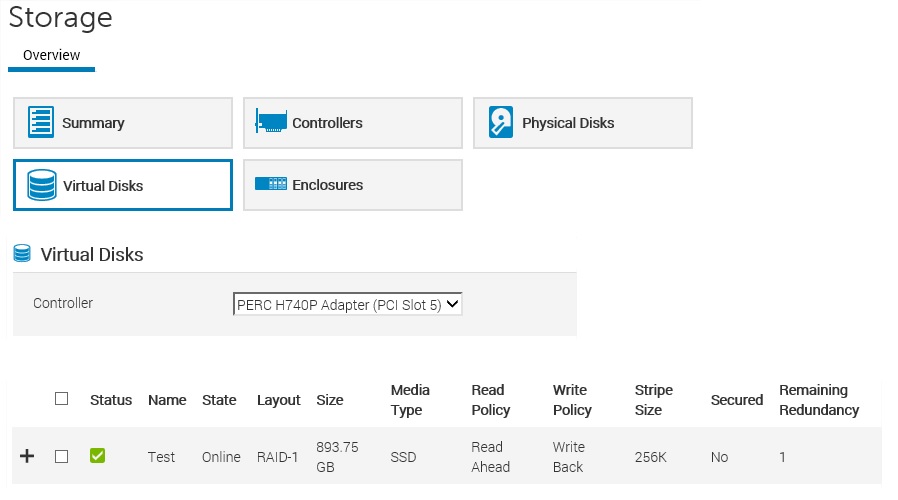

  1. Kun tehtävä on valmis, näet Virtual Disk -luettelon valitsemalla valikosta Storage ja valitsemalla sitten Virtual Disks.

Virtuaalilevyjen tallennus
Kuva 12: Virtuaalilevyjen tallennus


Virtuaalilevy on nyt käyttövalmis, ja se on alustettava käyttöjärjestelmässä.

Tämä vaihtoehto ei ole käytettävissä vanhemmissa vanhoissa järjestelmissä, joissa on iDRAC6, iDRAC7 tai iDRAC8. Luo virtuaalilevy RAID BIOSissa tai käyttämällä Dell Open Manage Server Administratoria.


Huomautus: Jos järjestelmä on BIOS- tai POST-pre-POST-tilassa, se on palautettava. Sen on läpäistävä BIOS-näyttö, jotta LifeCycle Controller voi suorittaa tehtävän.


Additional Information

Virtuaalilevyn voi luoda myös System Settings -valikossa. Lisätietoja on artikkelissa Virtuaalilevyn luominen Dell RAID Controller Series 10- ja 11-ohjaimissa.
