Dell PowerEdge:如何使用 iDRAC9 建立虛擬磁碟

Summary: 如何在 Dell Raid 控制器上使用 iDRAC9 Web 管理介面建立虛擬磁碟 (PERC 9 & 10)

Article Content


Symptoms

本文說明如何使用 iDRAC9 Web 管理介面,以 PERC 9PERC 10 建立虛擬磁碟。或者,也可以從系統設定功能表建立虛擬磁碟。

連接至 iDRAC Web 介面

若要開始,請使用經定義的 IP 位址與管理員認證,連線至 iDRAC 的 Web 介面。
如果尚未配置 iDRAC,這篇文章將說明如何繼續。

建立虛擬磁碟

1) 在 iDRAC Web 介面中,前往設定 > 儲存裝置組態

SLN307276_en_US__2idrac 1


2) 從「控制器」下拉式功能表中,選取您想要建立虛擬磁碟的控制器

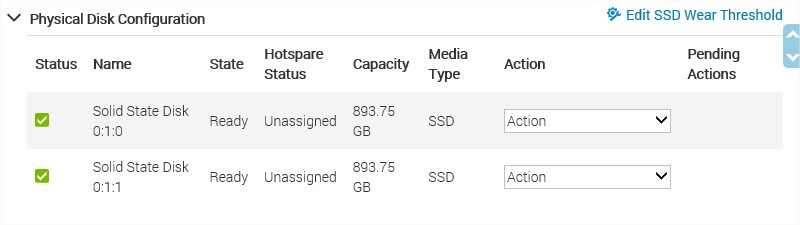

3) 檢查可用的磁碟是否列在實體磁片組態區段中。

SLN307276_en_US__3idrac 3

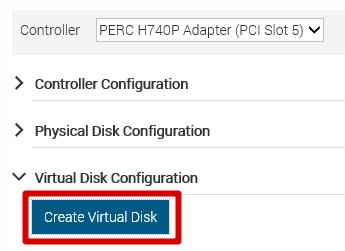

4) 開啟「虛擬磁碟組態」功能表,然後按一下建立虛擬磁碟按鈕

SLN307276_en_US__4idrac 4

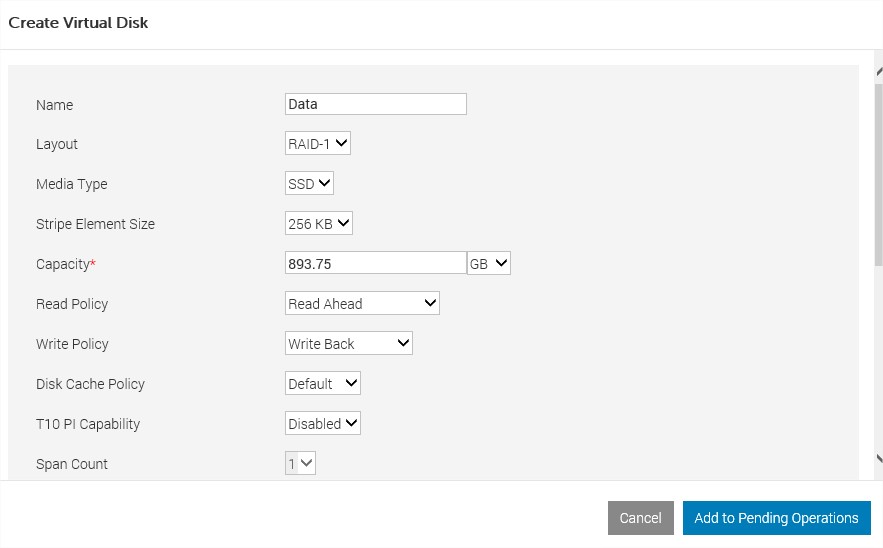

5) 建立精靈隨即出現,讓您設定虛擬磁碟屬性。
容量欄位中,輸入虛擬磁碟的大小。最大尺寸隨即顯示,然後隨著選取的磁碟更新。準備就緒後,按一下新增至擱置作業



您可以在磁碟名稱中使用英數字元、空格、短劃線和底線。在建立虛擬磁碟時,會移除您輸入的任何其他特殊字元。



SLN307276_en_US__6idrac 5



6) 隨即會顯示「RAC0685: A pending operation has been created for this Create Virtual Disk operation」訊息,以確認建立工作。(SEO)

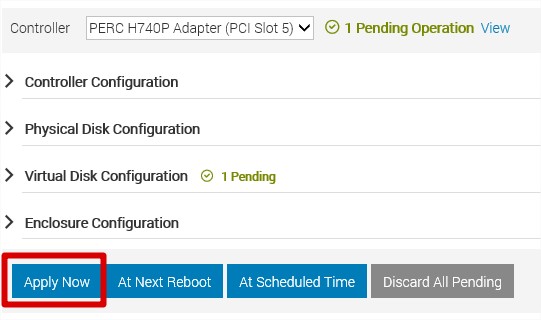

7) 若要執行建立工作,請瀏覽至頁面底部,並選取立即套用。如有需要,可排定工作。

SLN307276_en_US__7idrac 7



8) 隨即會啟動 raid 組態工作。您可以在維護 > 工作佇列功能表中監控狀態。

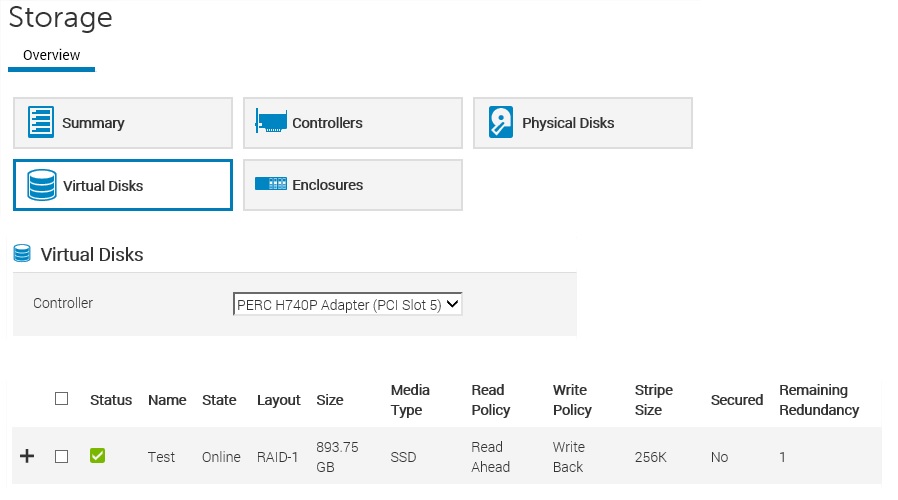

9) 工作完成時,虛擬磁碟會列在儲存>虛擬磁碟功能表中。

SLN307276_en_US__8idrac 9


現在虛擬磁碟已就緒並可使用,並需要您的作業系統進行格式化。


若為使用 iDRAC6、iDRAC7 和 iDRAC8 的較舊版本系統,則無法使用此選項。在 Raid BIOS 中建立虛擬磁碟,或使用 Dell OpenManage Server Administrator。
您可以於在 Dell PowerEdge 伺服器使用 OpenManage Server Administrator 設定 RAID 設定的最佳做法中找到更多詳細資訊。
如果您的系統處於 BIOS 或 POST 前,您必須重新開機系統並通過 BIOS 畫面,才能讓 Life-Cycle Controller 完成工作。
