PowerEdge. Создание виртуального диска с помощью iDRAC9

Summary: В этой статье рассказывается, как создать виртуальный диск с помощью веб-интерфейса управления iDRAC9 при использовании PERC 9 и PERC 10.

This article applies to This article does not apply to This article is not tied to any specific product. Not all product versions are identified in this article.

Instructions

Создайте виртуальный диск с помощью iDRAC9.

Продолжительность: 00:00:53
Языковые настройки субтитров можно выбрать с помощью значка CC в этом видеопроигрывателе.

Подключение к веб-интерфейсу iDRAC

Сначала необходимо подключиться к веб-интерфейсу iDRAC, используя указанный IP-адрес и учетные данные администратора.
Примечание. Если контроллер iDRAC еще не настроен, см. справку.  Как настроить iDRAC 9 (Integrated Dell Remote Access Controller 9) с сетевыми параметрами Lifecycle Controller? Для получения информации о дальнейших действиях.

Создание виртуального диска

  1. В веб-интерфейсе iDRAC перейдите в раздел Configuration и затем нажмите Storage Configuration.

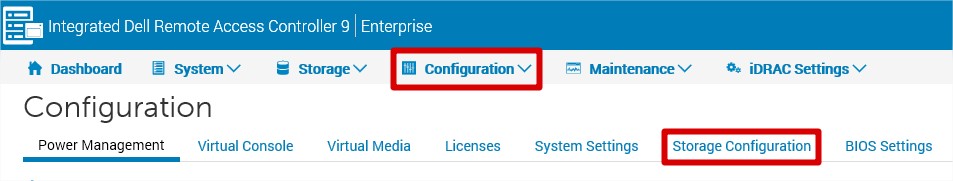

Конфигурация системы хранения
Рис. 1. Конфигурация системы хранения


Вкладка «Storage Configuration» больше не доступна в микропрограмме iDRAC версии 5.10.00.00 и более поздних. Для выполнения действий по настройке используйте меню «Storage».

Перейдите в Storage и нажмите Physical Disks.
Физические диски
Рис. 2. Физические диски

  1. Выберите RAID-контроллер, для которого необходимо создать виртуальный диск, в раскрывающемся меню «Controller» (только для версий, предшествующих 5.10.00.00).
Выбор RAID-контроллера
Рис. 3. Выбор RAID-контроллера

  1. Убедитесь, что доступные диски указаны в разделе Physical Disk Configuration.

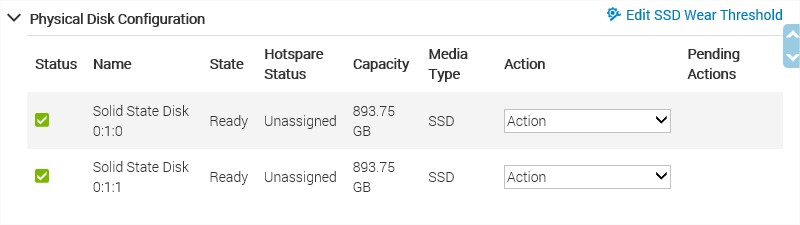

«Physical Disk Configuration» до версии 5.10.00.00
Рис. 4. «Physical Disk Configuration» до версии 5.10.00.00


Physical Disk Selection с версией 5.10.00.00 и более поздней
Рис. 5. Physical Disk Selection с версией 5.10.00.00 и более поздней


  1. Откройте меню «Virtual Disk Configuration» и нажмите кнопку Create Virtual Disk.

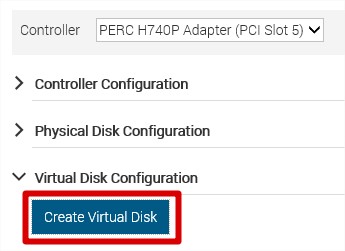

Кнопка «Create Virtual Disk» до версии 5.10.00.00
Рис. 6. Кнопка «Create Virtual Disk» до версии 5.10.00.00.


Только для версии 5.10.00.00 или более поздней: нажмите кнопку Create Virtual Disk в меню «Physical Disks».

Кнопка «Create Virtual Disk» с версией 5.10.00.00 и более поздней
Рис. 7. Кнопка «Create Virtual Disk» с версией 5.10.00.00 и более поздней.


  1. Откроется окно мастера создания дисков, где можно настроить свойства Virtual Disk properties.

В поле Capacity укажите размер виртуального диска. Отображается максимальный размер, который затем обновляется по мере выбора дисков. Нажмите Add to Pending Operations, когда будете готовы.
В названии диска можно использовать буквенно-цифровые символы, пробелы, тире и подчеркивание. Если вы введете другие специальные символы, они будут удалены при создании виртуального диска.

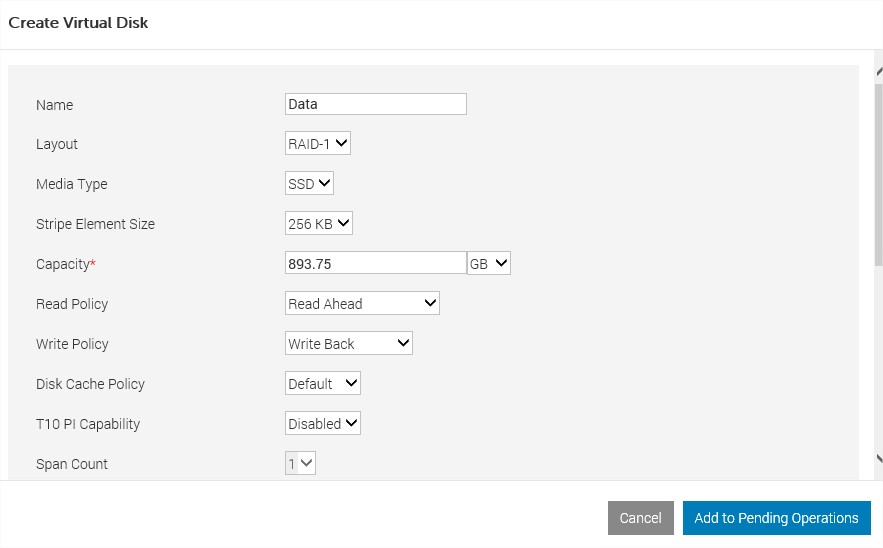

Создание свойств «Virtual Disk Properties» до версии 5.10.00.00
Рис. 8. Создание свойств виртуального диска до версии 5.10.00.00.


Только для версии 5.10.00.00 и более поздней: если есть несколько контроллеров, выберите контроллер, в котором находится добавляемый диск. Выберите физический диск, который необходимо добавить, нажав Next, и выполните четыре шага.

Создание свойств «Virtual Disk Properties» с версией 5.10.00.00 и более поздней
Рис. 9. Создание свойств виртуального диска с версией 5.10.00.00 и более поздней.


  1. Отображается сообщение «RAC0685: A pending operation has been created for this Create Virtual Disk operation», которое подтверждает создание задачи.
  1. Для выполнения этой задачи перейдите в нижнюю часть страницы и выберите Apply Now. При необходимости эту задачу можно запланировать.

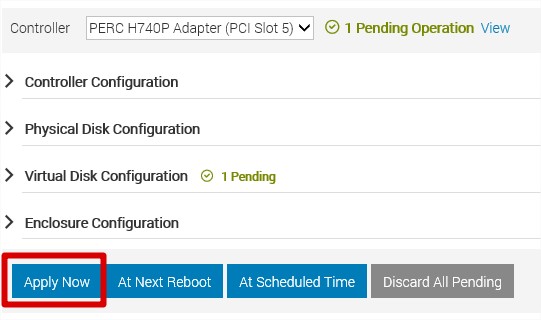

Кнопка «Apply Now» до версии 5.10.00.00
Рис. 10. Кнопка «Apply Now» до версии 5.10.00.00.


Кнопка «Apply Now» с версией 5.10.00.00 и более поздней
Рис. 11. Кнопка «Apply Now» с версией 5.10.00.00 и более поздней.


  1. Запускается задача конфигурации RAID. Можно контролировать ее состояние, выбрав меню Maintenance и затем нажав Job Queue.
  1. Когда задача будет выполнена, появится виртуальный диск. Выберите меню Storage и затем нажмите Virtual Disks.

«Storage» > «Virtual Disks»
Рис. 12. «Storage» > «Virtual Disks»


Теперь виртуальный диск готов к использованию. Его нужно отформатировать в вашей операционной системе.

Для устаревших систем с iDRAC6, iDRAC7 и iDRAC8 эта опция недоступна. Создайте виртуальный диск в RAID BIOS или с помощью Dell Open Manage Server Administrator.


Примечание. Если система находится в состоянии BIOS или в состоянии до POST, необходимо переопределить систему. Чтобы Lifecycle Controller выполнил задачу, необходимо пройти экран BIOS.


Additional Information

Виртуальный диск можно создать и другим способом, используя меню параметров системы. Для получения дополнительной информации см. Создание виртуального диска на RAID-контроллерах Dell серии 10 и 11.
