OptiPlex 9030 AIO (tout-en-un) : Visual Guide to your Computer (Guide de votre ordinateur en images)
Summary: Cet article constitue un guide visuel des ports externes et des fonctionnalités du système OptiPlex 9030 AIO (tout-en-un).
This article applies to
This article does not apply to
This article is not tied to any specific product.
Not all product versions are identified in this article.
Symptoms
Remarque : Pour obtenir une description détaillée de chaque emplacement, veuillez vous rendre sur la page des manuels système, sur le site www.dell.com/manuals
Guide visuel des ports et des fonctionnalités externes de votre système OptiPlex 9030 AIO (tout-en-un).
Sommaire :
- Vue avant (tactile)
- Vue avant (non tactile)
- Vue arrière
- Vue du côté gauche
- Vue de droite
- Emplacement du code de service express et du numéro de série
Cause
Vue avant (tactile)

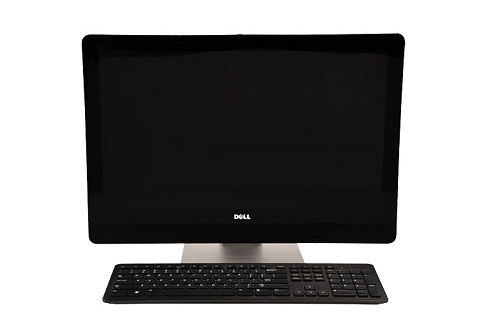

(Fig.1.1 Vue avant tactile)
Gros plan du module de caméra

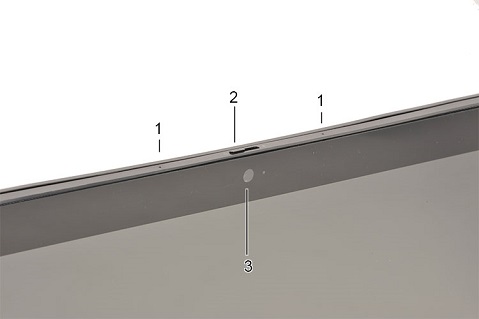

(Fig.1.2 Vue de la caméra)
| 1 | Microphone | 2 | Basculement du capot de la caméra |
| 3 | Caméra |
Vue avant (non tactile)

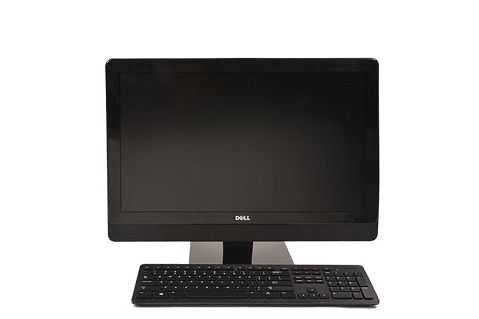

(Fig. 2 Vue avant non tactile)
Vue arrière

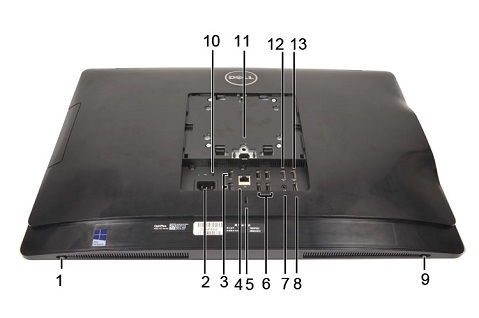

(Fig. 3 Vue arrière)
| 1 | Verrou du capot arrière | 2 | Connecteur d'alimentation |
| 3 | Connecteur USB 2.0 x2 | 4 | Connecteur réseau Ethernet (RJ45) |
| 5 | Logement pour système de sécurité Kensington | 6 | 4 connecteurs USB 3.0 |
| 7 | Connecteur de sortie de ligne/casque/haut-parleur | 8 | Connecteur DisplayPort |
| 9 | Verrou du capot arrière | 10 | Bouton d’auto-test intégré (BIST) du bloc d’alimentation et LED |
| 11 | Connecteur du socle VESA | 12 | Connecteur d’entrée HDMI |
| 13 | Connecteur de sortie HDMI |
Vue du côté gauche

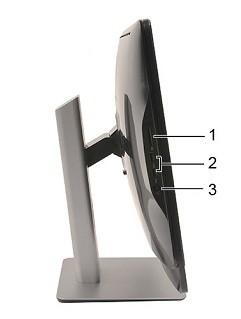

(Fig.4 Vue du côté gauche)
| 1 | Lecteur de carte mémoire 4-en-1 | 2 | 2 connecteurs USB 3.0 |
| 3 | Connecteur combi casque et microphone |
Vue de droite

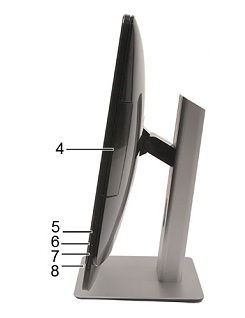

(Fig.5 Vue du côté droit)
| 4 | Bouton d’éjection du CD/DVD-ROM | 5 | Bouton d’augmentation du volume |
| 6 | Bouton de diminution du volume | 7 | Bouton du menu On-Screen Display |
| 8 | Bouton d'alimentation |
Resolution
Emplacement du code de service express et du numéro de série
Le code de service express et le numéro de série se trouvent sur un autocollant noir à l’arrière de l’ordinateur. (Le texte de l’autocollant est blanc.) Cet autocollant se trouve au centre du bord arrière inférieur de l’écran. Elle sera partiellement couverte par le socle arrière. Vous pouvez voir les détails du retrait du socle arrière dans l’article ci-dessous :
- Guide de démontage et de retrait des pièces remplaçables par l’utilisateur sur les systèmes OptiPlex 9030 tout-en-un (AIO)
- Manuels et documents du système OptiPlex 9030 AIO (tout-en-un)
